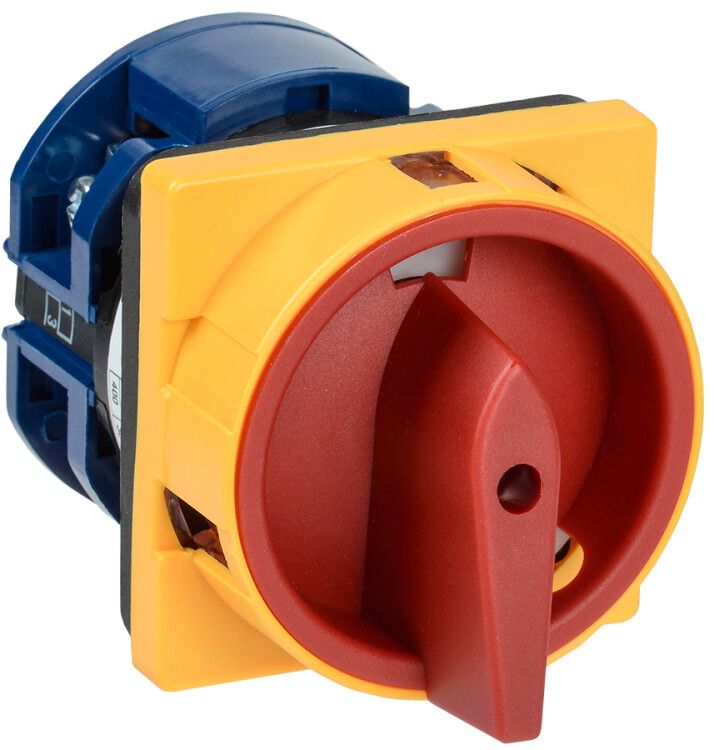

Переключатель кулачковый ПКП10-13/У 10А на 2 полож. откл. -вкл. 400В IEK BCS23-010-1

Переключатель кулачковый ПКП10-13/У 10А 3-полюсный 400В отключающе-включающий от бренда IEK - это механический коммутационный аппарат без потребления энергии, предназначенный для безопасного отключения и включения трёхфазных цепей. Артикул bcs23-010-1 используется там, где требуется надёжное управление питанием оборудования с возможностью сервисного обслуживания.

Назначение и область применения

Переключатель кулачковый ПКП10-13/У применяется как главный или сервисный выключатель в электрических цепях переменного тока до 400 В. Он обеспечивает ручное отключение питания для проведения техобслуживания, ремонта или аварийной остановки. Подходит для управления двигателями, системами автоматизации, контрольными и сигнальными цепями. Часто устанавливается на станках, конвейерах, насосных станциях и других промышленных объектах, где нужна физическая изоляция цепи.

Технические характеристики

• Количество полюсов: 3 - позволяет одновременно отключать все три фазы трёхфазной сети
• Номинальный ток: 10 А - максимальный рабочий ток без перегрева
• Номинальное напряжение: 400 В - рассчитан на использование в сетях до 400 В переменного тока
• Тип управления: поворотная ручка - простое и наглядное переключение между положениями
• Количество положений: 2 - «Вкл» и «Выкл»; есть нейтральное положение для точного позиционирования
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Способ монтажа: на монтажную плату - устанавливается в щиты через прямоугольное отверстие
• Размер передней панели: 48×48 мм - совместим со стандартными корпусами и панелями
• Максимальное сечение кабеля: 2,5 мм2 - допустимо подключение медных проводов до этого сечения
• Срок службы: 10 лет - гарантирует долгую работу при правильной эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в условиях повышенной влажности
• Нормативный документ: ГОСТ Р 5003.03 - соответствие российским стандартам безопасности

Совместимость и монтаж

Переключатель кулачковый ПКП10-13/У устанавливается в распределительные шкафы через отверстие 48×48 мм. Монтаж выполняется на металлическую или пластиковую монтажную плиту с помощью фиксирующих зажимов сзади. Кабель подключается к клеммам с помощью болтов - максимальное сечение жилы - 2,5 мм2. Для надёжного контакта рекомендуется использовать наконечники типа НШВИ. Перед установкой проверьте, что питание полностью отключено. После монтажа убедитесь, что ручка свободно перемещается между положениями без заклинивания.

Безопасность и стандарты

Переключатель кулачковый ПКП10-13/У соответствует ГОСТ Р 5003.03 и имеет сертификат соответствия РОСС CN.МЕ.95.В27365. Конструкция исключает самопроизвольное включение - ручка фиксируется в каждом положении. Отсутствие собственного потребления энергии снижает риск перегрева. Однако из-за степени защиты IP20 устройство нельзя применять во влажных помещениях или местах с высокой запылённостью без дополнительной защиты корпуса.

Преимущества

• Механическая надёжность - нет электроники, которая может выйти из строя
• Чёткая визуальная индикация состояния - положение ручки сразу показывает, включена ли цепь
• Нейтральное положение - удобно для точной настройки и предотвращения случайного включения
• Совместимость с типовыми щитами - стандартный размер 48×48 мм упрощает замену аналогичных моделей
• Долгий срок службы - 10 лет работы без необходимости регулярного обслуживания

Ограничения применения

• Не предназначен для частых операций включения/выключения - не рассчитан на интенсивную коммутацию (например, более 10–15 раз в час)
• IP20 не обеспечивает защиту от пыли и влаги - нельзя устанавливать вне помещений или в сырых зонах без кожуха
• Запрещено использовать в цепях постоянного тока - только для переменного тока AC
• Не поддерживает автоматическое управление - только ручное воздействие
• Максимальное сечение кабеля 2,5 мм2 - не подходит для мощных нагрузок выше 10 А

Примеры использования

• Главная кнопка отключения питания на станке с трёхфазным двигателем
• Сервисный выключатель для быстрого отключения группы оборудования при плановом ТО
• Переключатель в цепи управления конвейера для перевода системы в режим обслуживания
• Отключающее устройство в пульте управления насосной станцией

Практические советы

• Выбирая переключатель кулачковый ПКП10-13/У, убедитесь, что ваша нагрузка не превышает 10 А и использует переменный ток
• При монтаже в щите оставьте минимум 50 мм свободного места вокруг устройства для теплоотвода и доступа
• Для увеличения срока службы не допускайте попадания пыли и влаги на контактные группы - используйте герметичные крышки
• Проверяйте состояние контактов раз в год - особенно после длительной работы на пределе тока
• Если вам нужна защита выше IP20, выбирайте модели с внешним корпусом IP54 или выше
