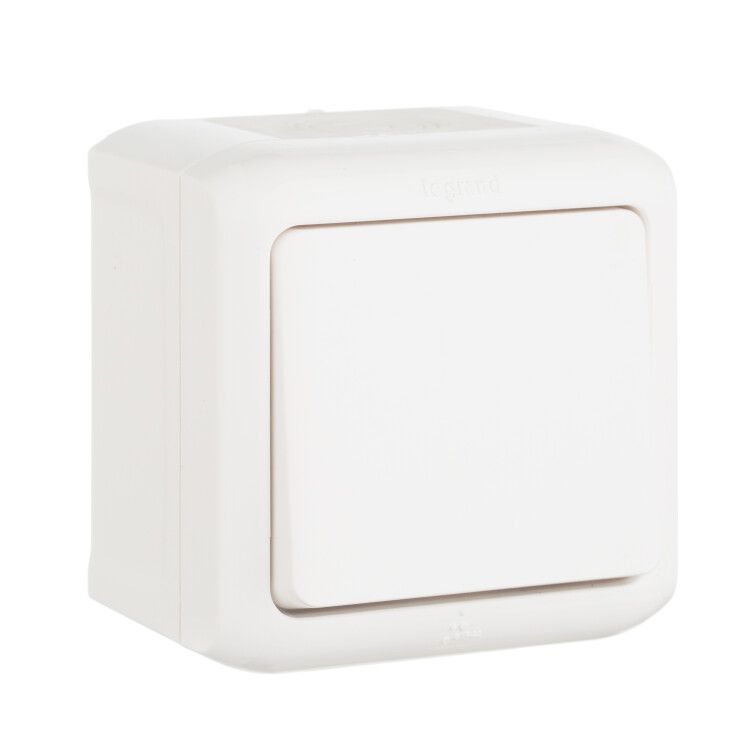

Переключатель проходной 1-кл. ОП Quteo 10А IP44 250В 10AX бел. Leg 782304 Legrand

Переключатель проходной 1-клавишный белый IP44 10А 250В от Legrand Euro - надёжное решение для управления освещением из двух мест, например, на лестнице или в длинном коридоре. Артикул 782304 входит в серию Quteo и сочетает простую конструкцию с защитой от брызг и пыли.

Назначение и область применения

Этот переключатель используется в схемах проходного управления - когда свет можно включить/выключить с двух разных точек. Подходит для жилых помещений, офисов, гостиниц, подъездов и других зон, где удобство управления освещением важно. Не предназначен для управления нагрузками выше 10 А или в цепях переменного тока свыше 250 В.

Технические характеристики

• Тип: проходной, одноклавишный
• Номинальный ток: 10 А
• Номинальное напряжение: 250 В AC
• Степень защиты: IP44 - защищён от брызг воды со всех сторон и от твёрдых частиц больше 1 мм
• Цвет корпуса: белый
• Материал: термопластик, устойчивый к нагреву
• Рабочая температура: от -25 C до +40 C

Совместимость и монтаж

Переключатель совместим с другими элементами серии Quteo и стандартными монтажными коробками глубиной не менее 40 мм. Устанавливается в штробу или на поверхность с помощью фиксирующих лапок. Для работы в схеме проходного управления требуется два таких устройства и третий провод между ними - так называемый “переброс”. Клеммы рассчитаны на провода сечением 0,75–2,5 мм2. Не используйте многожильные провода без наконечников - они могут плохо зажиматься.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50345 и IEC 60669-1. Конструкция обеспечивает безопасную работу при нормальных условиях эксплуатации. Наличие IP44 позволяет использовать устройство во влажных помещениях, кроме прямо в ванной комнате или душевой - там требуются более высокие классы защиты (IP65+).

Преимущества

• Удобная клавиша с чётким щелчком - легко управлять даже в темноте
• Белый цвет гармонирует с большинством интерьеров
• Качественные контакты обеспечивают долгий срок службы при частых переключениях
• Легко заменяется на старые модели того же типа

Ограничения применения

• Не применяется в качестве обычного выключателя - нужна обязательная парная установка
• Не подходит для управления мощностью выше 2,3 кВт (при 230 В)
• Запрещено использование в помещениях с постоянным воздействием струй воды (бассейны, баня, открытые площадки)
• Не работает в цепях постоянного тока

Примеры использования

• Управление светом в коридоре: один переключатель у входа, второй у выхода
• Освещение лестницы: включение снизу и выключение наверху
• Спальня: управление светом у двери и у кровати

Практические советы

• При монтаже проверьте, что все провода отключены от сети - даже если автомат выключен, возможна индукция
• Обязательно пометьте провода перед разборкой: L, L1, L2 - путаница в подключении сломает всю схему
• Если планируете заменить старый проходной выключатель - сравните тип подключения: некоторые модели имеют другую внутреннюю коммуникацию
• Для длительной работы в сыром месте рекомендовано дополнительно герметизировать место установки силиконовым составом
• Arтикул 782304 - единственный вариант в этой серии с таким набором параметров; аналоги от других брендов могут отличаться по форме и глубине монтажа
