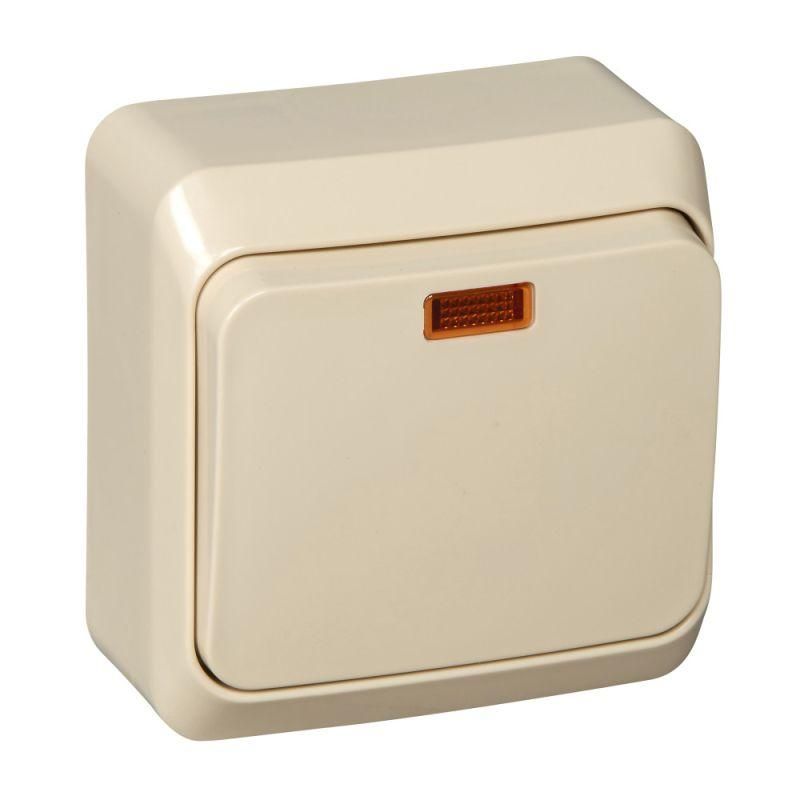

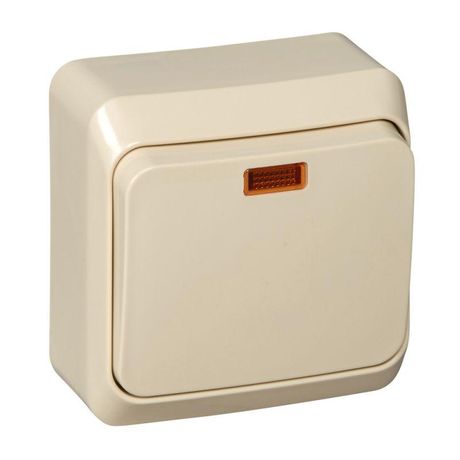

Переключатель проходной 1-кл. ОП Этюд 10А IP20 с подсветкой крем. SE BA10-007K APC

Переключатель одноклавишный наружный с подсветкой 10А кремовый от Systeme Electric (артикул ba10-007k) - это надёжный выключатель для открытой установки, предназначенный для управления освещением из двух мест. Благодаря подсветке и компактным размерам он удобен в использовании даже в темноте, особенно в бытовых и коммерческих помещениях.

Назначение и область применения

Этот переключатель используется для включения и выключения одного источника света из двух различных точек - например, в коридоре между двумя комнатами, на лестнице или в спальне у входа и у кровати. Подходит для жилых домов, офисов, гостиниц и других помещений с необходимостью удалённого управления освещением. Устройство рассчитано на работу в сетях переменного тока 220–250 В, максимальной мощностью нагрузки до 2300 Вт.

Технические характеристики

• Номинальный ток: 10 А
• Номинальное напряжение: 220–250 В
• Максимальная мощность нагрузки: 2300 Вт
• Количество клавиш: 1
• Тип управления: клавишный
• Способ монтажа: открытая установка
• Схема подключения: переключатель на два направления (проходной)
• Подсветка: есть - светодиодная, обеспечивает видимость в темноте
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли
• Тип подключения: винтовые зажимы
• Габариты: 61×61×35,5 мм
• Цвет: бежевый (кремовый)
• Материал корпуса: пластик, без галогенов
• Поверхность: глянцевая
• Комплектация: готов к установке - в сборе с корпусом
• Сигнальный контакт состояния: да - позволяет использовать в системах контроля
• Количество модулей: 0 - не требует DIN-рейки

Совместимость и монтаж

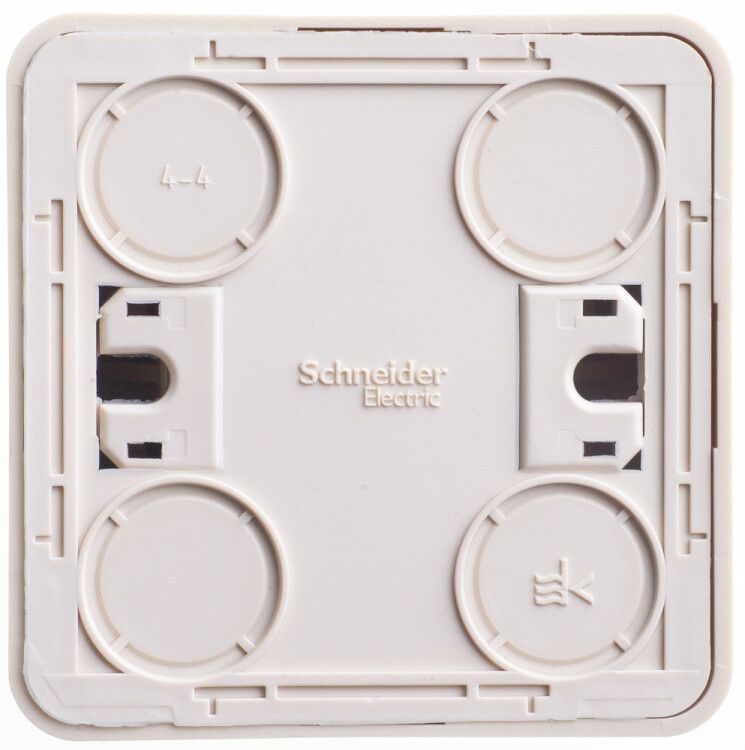

Устройство устанавливается на стену с помощью винтового крепления. Для монтажа требуется предварительно подготовить отверстие в стене под подрозетник или закрепить устройство прямо на поверхности - благодаря открытому типу установки не нужна внутренняя штроба. Кабели подключаются к винтовым клеммам: L (фаза), L1 и L2 (два проходных провода). Обязательно соблюдайте полярность при подключении. Устройство совместимо с любыми стандартными проводами сечением до 2,5 мм2. Не используйте с автоматическими выключателями или УЗО - это исключительно механический переключатель.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для бытового и аналогичного оборудования. Степень защиты IP20 означает, что устройство не предназначено для влажных помещений, улицы или мест с риском попадания воды. Глянцевая поверхность не имеет специального защитного покрытия - не рекомендуется применять в условиях высокой запылённости или агрессивной среды. Материал корпуса не содержит галогенов, что снижает токсичность при возможном возгорании.

Преимущества

• Подсветка клавиши - позволяет находить выключатель в темноте без дополнительного освещения
• Проходная схема - управление светом из двух точек без сложной wiring-логики
• Компактный размер - легко встраивается в ограниченные пространства
• Глянцевая поверхность - эстетично сочетается с современным интерьером
• Российское производство - гарантирует доступность запчастей и сервиса
• Сигнальный контакт - можно интегрировать в системы учёта или автоматизации

Ограничения применения

• Не применяется во влажных помещениях (ванная, баня, уличные объекты) - IP20 недостаточен
• Не подходит для управления двигателями, нагревателями выше 2300 Вт или индуктивными нагрузками без дополнительной защиты
• Не является автоматическим выключателем - не защищает от перегрузок и коротких замыканий
• Не совместим с системами dimmer (регулирование яркости) - работает только в режиме “вкл/выкл”
• Не предназначен для многократного частого включения/выключения (например, в лифтах или насосах) - срок службы ниже, чем у промышленных контакторов

Примеры использования

• Управление светом в длинном коридоре - один выключатель у входа, второй у выхода
• Освещение лестницы - включение снизу и выключение наверху
• Спальная комната - выключатель у двери и рядом с кроватью
• Частные дома - управление фонарём на крыльце изнутри и снаружи
• Офисные зоны - включение света в зоне отдыха из двух сторон

Практические советы

• При монтаже проверьте, чтобы винты были затянуты плотно - плохой контакт вызывает нагрев и повреждение
• Учитывайте посадочные размеры 61×61 мм - выбирайте подрозетники или рамки с подходящим отверстием
• Если планируете использовать сигнальный контакт - подключите его к контроллеру или индикационному устройству через реле
• Не используйте с LED-лентами, если они имеют импульсный драйвер - возможны помехи и сбои работы подсветки
• При замене старого выключателя - отключите питание, так как этот переключатель не имеет визуального разъединения
• Для долговечности избегайте воздействия химических моющих средств на глянцевую поверхность - достаточно протирания сухой тряпкой
