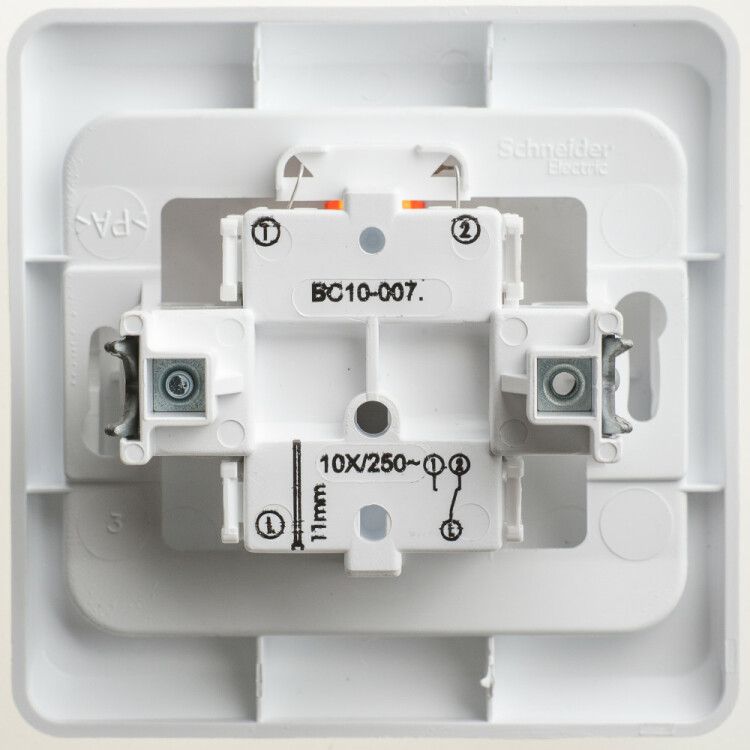

Переключатель проходной 1-кл. СП Этюд 10А IP20 с подсветкой бел. SE BC10-007B APC

Переключатель проходной 1-клавишный скрытый с подсветкой белый 10А IP20 от Systeme Electric (серия Этюд, артикул bc10-007b) - это надёжное устройство для управления освещением из двух мест, подходящее для внутренней скрытой проводки в жилых и общественных помещениях.

Назначение и область применения

Переключатель проходной используется для управления одним источником света из двух разных точек - например, на входе и выходе комнаты, в длинном коридоре или на лестнице. Подсветка клавиши помогает найти выключатель в темноте, что особенно удобно ночью. Устройство предназначено для постоянного использования в бытовых и коммерческих сетях с напряжением до 220 В и током до 10 А. Применяется в квартирах, домах, офисах, гостиницах и других зонах, где требуется удобное управление светом.

Технические характеристики

• Номинальный ток: 10 А (максимальная мощность нагрузки - до 2300 Вт при 220 В)
• Номинальное напряжение: 220 В
• Тип управления: одноклавишный механический переключатель
• Схема подключения: проходная (двухпозиционная, для работы в паре с другим аналогичным переключателем)
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Габариты: 81×81×47 мм
• Материал корпуса: пластик, белый цвет с глянцевой отделкой
• Подсветка: да (светодиодная, работает при отключенном свете)
• Сигнальный контакт состояния: есть (возможно использование в системах контроля состояния)
• Крепление: винтовое, внутри монтажной коробки
• Комплектация: готовый блок с рамкой и корпусом
• Серия: Этюд (ETUDE)

Совместимость и монтаж

Переключатель проходной bc10-007b совместим только с другими проходными переключателями той же серии и типа - он не заменяет обычный выключатель. Для работы системы необходимы два таких устройства, соединённых трёхжильным кабелем между собой. Монтаж выполняется в стандартную глубокую монтажную коробку (обычно 60–70 мм глубины). Клеммы рассчитаны на медные провода сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки. Габариты 81×81 мм соответствуют стандартным подрозетникам в России.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых электроустановок РФ. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - поэтому применение допускается только во внутренних помещениях с нормальной влажностью. Не рекомендовано для ванных комнат, бассейнов, улиц и сырых помещений.

Преимущества

• Подсветка клавиши повышает комфорт использования в темноте без необходимости включать основное освещение
• Глянцевая поверхность легко моется и сохраняет внешний вид долгое время
• Комплектация с рамкой исключает необходимость докупать декоративные элементы
• Производится в России - гарантирует соответствие местным условиям эксплуатации и срокам доставки
• Сигнальный контакт позволяет использовать переключатель в автоматических системах контроля состояния освещения

Ограничения применения

• Не подходит для цепей переменного тока выше 220 В или током более 10 А - возможен перегрев и выход из строя
• IP20 не обеспечивает защиту от влаги - запрещено устанавливать в ванных, банях, на улице или в неотапливаемых помещениях с конденсацией
• Работает только в составе двухпереключательной схемы - один экземпляр не сможет включить/выключить свет самостоятельно
• Не совместим с LED-драйверами или регуляторами яркости - только классические лампы накаливания, галогенные или совместимые LED-светильники без диммера

Примеры использования

• Управление светом в спальне: выключатель у двери и второй у кровати
• Освещение длинного коридора: один переключатель у входа, другой у выхода
• Лестница между этажами: кнопки внизу и вверху
• Зала с двумя входами: управление светом с любой стороны

Практические советы

• При монтаже проверьте, чтобы провода были правильно помечены - фаза, ноль и перемычка между переключателями должны быть подключены точно по схеме
• Избегайте перегрузки: если используете несколько мощных ламп, суммарная мощность не должна превышать 2300 Вт
• Для увеличения срока службы не затягивайте клеммы слишком сильно - можно повредить пластиковые контакты
• Если подсветка не горит после установки - проверьте целостность цепи и наличие напряжения на входе
• При замене старого выключателя убедитесь, что новый имеет такие же габариты - 81×81 мм - и тип крепления
