Переключатель BD21 2P c желтой подстветкой 230В NO PROxima | xb2-bk21-y-230 EKF

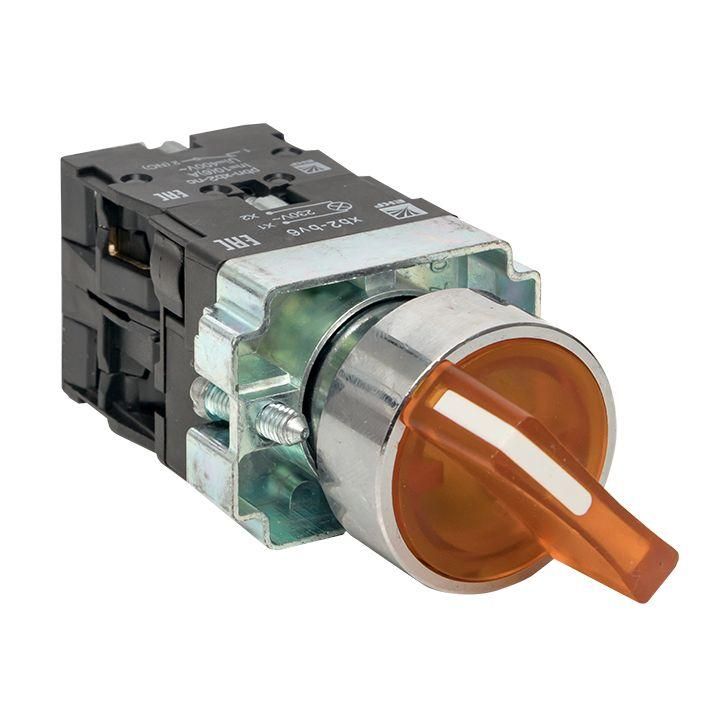

Переключатель EKF PROxima xb2-bk21-y-230 - двухполюсное коммутационное устройство с жёлтой подсветкой и поворотной рукояткой, предназначенное для управления цепями переменного тока 220–230 В. Подходит для установки на панели оборудования, где требуется визуальный контроль состояния включения.

Назначение и область применения

Этот переключатель используется для включения и выключения двух независимых электрических цепей одновременно. Жёлтая подсветка показывает, что устройство находится во включённом состоянии. Применяется в системах автоматизации, на пультах управления станков, конвейеров, вентиляционных установках и других устройствах, где важно видеть состояние переключателя в темноте или при плохом освещении.

Технические характеристики

• Напряжение питания: 220–230 В (переменный ток, 50/60 Гц)
• Количество полюсов: 2
• Тип контактов: нормально открытые (НО) - один контакт на полюс
• Подсветка: да, жёлтая, встроена в корпус
• Рукоятка: поворотная, с фиксацией в положении «вкл»
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 - защита от предметов больше 1 мм, но не от воды
• Диаметр отверстия для монтажа: 22 мм
• Высота наружной части: 5 мм
• Цвет кнопки: жёлтый
• Цвет переднего кольца: серый
• Лампа подсветки: в комплекте, не требует внешнего питания

Совместимость и монтаж

Устройство устанавливается в панель через круглое отверстие диаметром 22 мм. Передний серебристый обод обеспечивает плотную посадку и герметичность в месте крепления. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм и затягиваются отвёрткой. Убедитесь, что толщина панели позволяет надёжно закрепить переключатель; максимальная толщина панели не указана, но рекомендуется не более 5 мм. Лампа подсветки питается от сети через внутреннюю схему - внешнее питание не требуется.

Безопасность и стандарты

Степень защиты IP40 предотвращает попадание твёрдых предметов размером более 1 мм, но не обеспечивает защиту от брызг и влаги. Поэтому переключатель EKF PROxima xb2-bk21-y-230 нельзя использовать в условиях повышенной влажности, на улице или в помещениях с риском орошения. Соответствует требованиям к коммутационным устройствам для бытового и промышленного использования в сухих помещениях.

Преимущества

• Интегрированная жёлтая подсветка снижает вероятность ошибочного отключения - оператор сразу видит активное состояние
• Фиксированная поворотная рукоятка исключает случайное переключение
• Встроенная лампа в комплекте - не нужно докупать отдельно
• Винтовое подключение удобно для многожильных и одножильных проводов
• Серый обод и жёлтая кнопка обеспечивают контрастность и хорошую узнаваемость

Ограничения применения

• Не допускается использование в местах с высокой влажностью, пылью, агрессивными средами - IP40 недостаточно для таких условий
• Не предназначен для работы с напряжением выше 230 В - даже если заявлено до 660 В в описании серии, конкретная модель xb2-bk21-y-230 рассчитана только на 220–230 В
• Отсутствие переключающих контактов (0) означает, что он работает как обычный двухполюсный выключатель - не имеет функций перекидного типа
• Не совместим с системами аварийного отключения, требующими немедленного размыкания без фиксации

Примеры использования

• Управление двумя двигателями на конвейере - включение/выключение пары агрегатов одним действием
• Кнопка запуска системы вентиляции в помещении с низким освещением
• Пульт управления светодиодной подсветкой и вентилятором в оборудовании
• Аварийный отключатель в щите управления, где важна визуальная индикация

Практические советы

• При монтаже проверьте глубину отверстия - переключатель EKF PROxima xb2-bk21-y-230 имеет высоту 5 мм, поэтому панель должна быть достаточно тонкой, чтобы рукоятка свободно выходила наружу
• Затягивайте винты равномерно - избыточное усилие может повредить пластиковую клемму
• Если подсветка не горит после установки - проверьте целостность лампы и правильность подключения фазы
• Не используйте этот переключатель вместо рубильника - он не рассчитан на большие токи и не имеет дугогашения
• Для замены лампы подсветки - открутите заднюю крышку, доступ к лампе есть без демонтажа всего устройства
