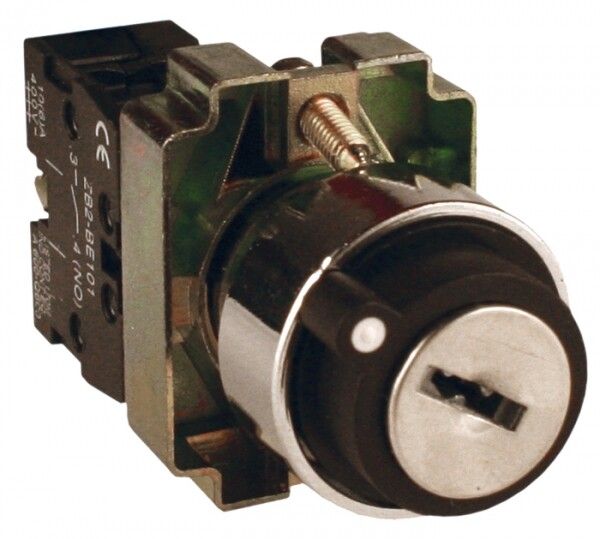

Переключатель BG61 2P с замком возвратный NO EKF PROxima | xb2-bg61

Переключатель EKF PROxima BG61 2P с замком возвратный NO - это надёжное коммутационное устройство с механической фиксацией и возвратом в исходное положение, предназначенное для управления цепями переменного тока в промышленном оборудовании. Артикул xb2-bg61 соответствует сериям, используемым в системах автоматизации.

Назначение и область применения

Переключатель BG61 2P с замком возвратный NO используется для включения и выключения двухполюсных цепей переменного тока с напряжением до 230 В и частотой 50 Гц. Механизм с замком позволяет зафиксировать рычаг в одном из двух положений - это удобно для операторского контроля, когда требуется удерживать состояние устройства без постоянного давления на ручку. После снятия усилия рычаг возвращается в начальное положение. Подходит для установки на панели оборудования: станков, конвейеров, систем вентиляции, автоматических линий.

Технические характеристики

• Номинальный ток: 16 А
• Напряжение питания: 220–230 В
• Частота: 50 Гц
• Количество полюсов: 2
• Тип контактов: 1 нормально открытый (НО)
• Диаметр отверстия для монтажа: 22 мм
• Тип элемента управления: поворотный рычаг
• Тип подключения: винтовые зажимы
• Степень защиты: IP40 (защита от предметов больше 1 мм, но не от воды)
• Материал корпуса: пластик
• Цвет: черный
• Диапазон рабочих температур: от –10 C до +40 C
• Климатическое исполнение: М3 (для помещений с умеренным климатом)
• Гарантийный срок: 84 месяца
• Соответствие стандарту: ГОСТ Р 50030.3-99

Совместимость и монтаж

Переключатель BG61 2P с замком возвратный NO монтируется через круглое отверстие диаметром 22 мм в панель или крышку оборудования. На задней части имеются винтовые клеммы для подключения проводов сечением до 2,5 мм2. Переднее кольцо обеспечивает плотную посадку и герметичность в месте установки. Устройство совместимо с другими компонентами серии PROxima, что упрощает сборку однотипных панелей. Для монтажа не требуются специальные инструменты - достаточно отвертки и сверла нужного диаметра.

Безопасность и стандарты

Переключатель соответствует требованиям ГОСТ Р 50030.3-99, который регламентирует безопасность аппаратов управления для электроустановок. Степень защиты IP40 предотвращает попадание твёрдых объектов размером более 1 мм, но не обеспечивает защиту от влаги - поэтому не применяется во влажных средах или на улице. Климатическое исполнение М3 указывает на использование внутри закрытых помещений с контролируемой температурой.

Преимущества

• Фиксация в положении снижает риск случайного отключения - особенно важно при длительной работе оборудования.
• Автоматический возврат в исходное положение после освобождения ручки обеспечивает безопасность при аварийных ситуациях.
• Унифицированный размер отверстия (22 мм) совпадает с большинством аналогов, что упрощает замену.
• Высокая долговечность: гарантия 84 месяца подтверждает надёжность механизма.
• Чёткая тактильная фиксация положений - оператор легко определяет текущее состояние без визуального контроля.

Ограничения применения

• Не допускается применение в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP40 недостаточна.
• Рабочая температура ограничена диапазоном от –10 C до +40 C - не подходит для холодных складов или жарких цехов без кондиционирования.
• Подходит только для цепей переменного тока 50 Гц; не рассчитан на постоянный ток выше 400 В или частоту 60 Гц, хотя указано в общем описании производителя - в данном варианте используется только 50 Гц.
• Отсутствуют вспомогательные контакты - нельзя использовать для сигнализации или блокировок, кроме основного НО контакта.

Примеры использования

• Запуск и остановка насоса на водопроводной станции - рычаг фиксируется в положении “включено”, после завершения работы возвращается в “выключено”.
• Ручной режим работы конвейера - оператор переводит переключатель в активное положение, чтобы запустить линию, затем отпускает - он сам возвращается в нейтральное состояние.
• Индикация состояния системы в щите управления - сочетается с индикаторными лампами для визуального контроля.

Практические советы

• При монтаже проверьте точность диаметра отверстия - 22 мм должны точно соответствовать габаритам переключателя, иначе возникнет люфт или трудности с фиксацией.
• Не затягивайте винты слишком сильно - это может повредить контактные площадки или трещины в пластиковом корпусе.
• Если требуется защита от брызг или пыли - используйте внешние крышки или рампы с классом защиты IP54+.
• Для многократного использования в аварийных сценариях рекомендуется периодически проверять свободу хода рычага - грязь или окисление могут увеличить усилие переключения.
• Артикул xb2-bg61 можно заменить на другие модели серии PROxima с аналогичными параметрами - например, с подсветкой или другой длиной ручки, если функционал остаётся прежним.
