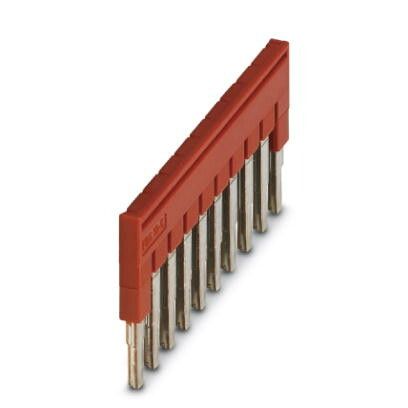

Перемычка FBS 10-5, размер шага 5,2 мм, 10 полюсов - 3030213 Phoenix Contact

Перемычка штекерная FBS 10-5 от Phoenix Contact и ОЩ СИСТЕМГРУПП ООО предназначена для быстрого электрического соединения нескольких клемм в одном ряду. Её компактный размер и изолированная конструкция делают её удобным решением для сборки распределительных щитов и автоматических систем управления.

Назначение и область применения

Перемычка штекерная FBS 10-5 используется для создания параллельного соединения между десятью соседними клеммами в DIN-рейке. Применяется в силовых и управляющих цепях, где требуется равномерное распределение тока - например, в реле, контакторах, автоматических выключателях и модульных устройствах защиты. Подходит для установки в промышленных щитах, на станках, конвейерах и системах автоматизации.

Технические характеристики

• Номинальный ток: 24 А - позволяет передавать значительную нагрузку без перегрева;
• Количество шунтированных клемм: 10 - обеспечивает соединение сразу десяти точек в одной перемычке;
• Размер модуля: 5,2 мм - соответствует стандартному шагу клеммных блоков серии FBS;
• Изоляция: да - корпус выполнен из изолирующего материала, исключающий риск замыкания на соседние фазы;
• Исполнение: поперечный соединитель - соединяет клеммы вдоль ряда, а не через боковые выводы;
• Цвет: красный - визуально отличает перемычку от других типов, упрощает диагностику;
• Способ монтажа: втычной - просто вставляется в клеммы без инструментов.

Совместимость и монтаж

Перемычка штекерная FBS 10-5 совместима только с клеммными блоками серии FBS от Phoenix Contact и аналогичными изделиями с шагом 5,2 мм. Для установки достаточно вставить её в нужные клеммы до характерного щелчка - фиксация происходит за счет пружинящих контактных пластин. Убедитесь, что все клеммы находятся в одном уровне и не имеют повреждений. Не используйте с клеммами другого типа - даже при совпадении размера возможна плохая проводимость или механическая несовместимость.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями безопасности для электрооборудования. Материалы изоляции устойчивы к нагреву и горению. Номинальный ток 24 А соответствует нормам IEC 60947-7-1 для коммутируемых элементов. Однако не предназначен для работы в условиях повышенной влажности или открытой среды - не имеет защиты IP.

Преимущества

• Быстрая установка - не требует пайки, болтов или инструментов;
• Высокая надежность контакта благодаря металлическим пластинам с пружинящими зажимами;
• Защита от случайного замыкания - изолированный корпус предотвращает доступ к токоведущим частям;
• Чёткая цветовая маркировка - красный цвет легко определяется в сложных схемах;
• Стандартный размер - идеально вписывается в существующую арматуру FBS.

Ограничения применения

• Не применяется в цепях переменного тока выше 24 А - превышение вызывает перегрев и выход из строя;
• Не подходит для внешней установки - отсутствует защита от пыли и влаги (IP00);
• Не рекомендуется использовать в вибрационных средах без дополнительной фиксации - возможен самопроизвольный отрыв;
• Подходит только для клемм с шагом 5,2 мм - не совместима с другими сериями (например, TB, STB, etc.).

Примеры использования

• Шунтирование входных клемм десяти реле в распределительном щите;
• Объединение нулевых проводников в группе автоматических выключателей;
• Создание общей точки питания для нескольких датчиков в контроллере;
• Замена многожильных перемычек в плотно укомплектованных щитах - экономит место и снижает риск путаницы.

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не имели следов окисления - грязные контакты снижают надежность соединения;
• Не вдавливайте перемычку слишком сильно - она должна войти до упора, но без усилия, которое может повредить клеммы;
• При необходимости замены - аккуратно вытягивайте за основание, а не за край, чтобы не деформировать контакты;
• Для больших массивов клемм используйте несколько перемычек вместо одной длинной - так проще обслуживать и менять участки;
• Артикул 3030213 - запомните его для заказа запасных экземпляров; перемычка FBS 10-5 часто расходуется при модификации схем.
