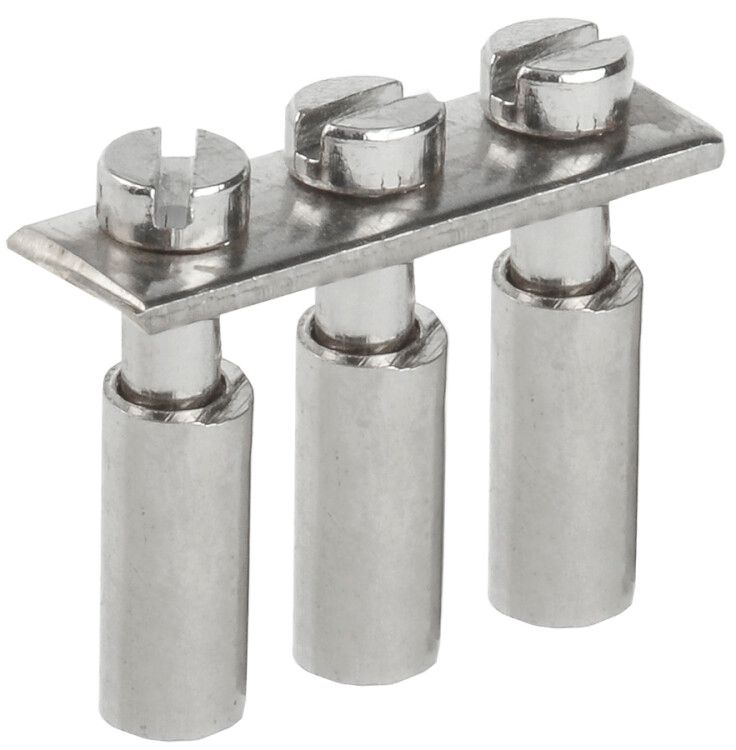

Перемычка центральная для КВИ-2,5мм2 3PIN | YZN30Q-002-3P IEK

Перемычка центральная для кабеля сечением 2,5 мм2 3-контактная от IEK (ИЭК), артикул yzn30q-002-3p, предназначена для надёжного электрического соединения трёх соседних клеммных сборок винтового типа, обеспечивая передачу тока между ними без дополнительной проводки.

Назначение и область применения

Перемычка центральная для кабеля сечением 2,5 мм2 3-контактная используется для создания параллельных электрических цепей внутри клеммных блоков, таких как клеммы КВИ. Применяется в щитах автоматического управления, распределительных устройствах, на производствах и объектах ЖКХ, где требуется компактное и безопасное соединение нескольких точек без прокладки отдельных проводов.

Технические характеристики

• Номинальный ток: 24 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 800 В - рассчитана на работу в сетях переменного и постоянного тока до 800 В;
• Количество контактов: 3 - позволяет соединить три последовательные клеммы;
• Сечение кабеля: 2,5 мм2 - оптимально для подключения проводов такого же сечения;
• Монтаж: винтовой - фиксируется через вворачивание винта в токоведущую шину клеммной сборки;
• Исполнение: поперечный соединитель - соединяет клеммы по горизонтали, вдоль ряда;
• Материал: стальные токоведущие пластины - обеспечивают прочность и хорошую проводимость.

Совместимость и монтаж

Перемычка центральная для кабеля сечением 2,5 мм2 3-контактная совместима исключительно с клеммными сборками винтового типа, имеющими стандартизированные пазы для установки гребёнок (например, серия КВИ). Для монтажа необходимо:

• Отключить питание и убедиться в отсутствии напряжения;
• Разместить перемычку yzn30q-002-3p в центральном положении между тремя клеммами;
• Завинтить каждый контакт до упора - проверить плотность фиксации рукой;
• Не затягивать слишком сильно - риск повреждения резьбы или деформации пластины.

Не применяйте с клеммами других типов (клипсовыми, push-in, DIN-рейкой без пазов).

Преимущества

• Уменьшает количество внешних проводов - снижает риск ошибок при монтаже и улучшает аккуратность сборки;
• Обеспечивает равномерную передачу тока между всеми тремя точками - минимизирует потери и нагрев;
• Стальной корпус - долговечен, устойчив к механическим воздействиям;
• Фиксация винтом - надёжнее, чем зажимы, особенно в условиях вибраций.

Ограничения применения

• Не предназначен для работы с кабелями сечением более 2,5 мм2 - возможен перегрев и потеря контакта;
• Не использовать в средах с высокой коррозийной активностью - материал не покрыт антикоррозийным слоем;
• Не применять в качестве замены основной шины - только для внутреннего соединения клемм;
• Не допускается использование в цепях с импульсными нагрузками выше 24 А - возможна дуговая эрозия контактов.

Примеры использования

• Подключение трёх однофазных потребителей к одной фазе в распределительном щите;
• Создание общей шины для трёх термореле в системе контроля температуры;
• Соединение выходов трёх автоматических выключателей в одном ряду для питания группы освещения;
• Сборка модульных щитов на заводах и в промышленных контроллерных системах.

Практические советы

• Проверьте соответствие шага клемм - перемычка yzn30q-002-3p рассчитана на стандартный интервал 9–10 мм между центрами клемм;
• При использовании в многоконтактных щитах - располагайте перемычки одного цвета/типа рядом для удобства диагностики;
• Не комбинируйте эту модель с другими гребёнками из другой серии - даже при одинаковом количестве контактов различается форма и глубина посадки;
• После монтажа проверьте все контакты тестером на целостность соединения - особенно после вибрационных испытаний или частых обслуживаний.
