Пластина соединительная h 80 | CLP1S-080 IEK

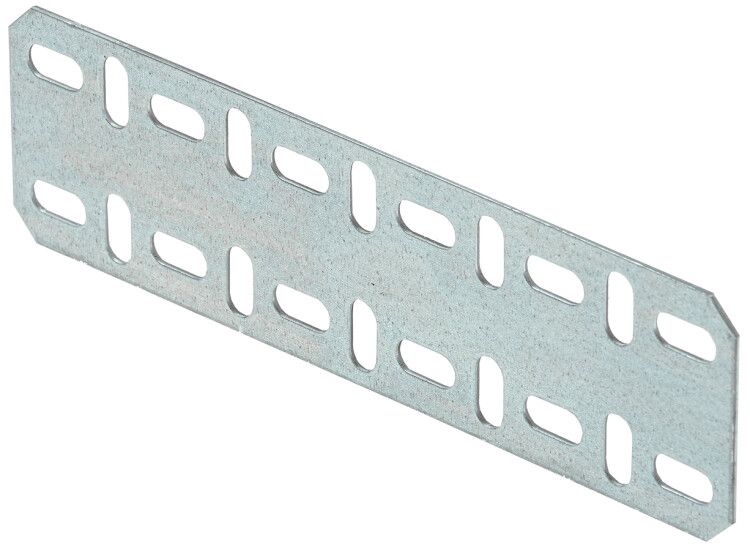

Пластина соединительная высота 80 мм от IEK (ИЭК), артикул clp1s-080, предназначена для надёжного болтового соединения лестничных кабельных лотков в системах прокладки кабелей. Продукт из оцинкованной стали соответствует ГОСТ 14918-80 и рассчитан на долгий срок эксплуатации в тяжёлых условиях.

Назначение и область применения

Пластина соединительная высота 80 мм используется для соединения секций лестничных кабельных лотков по длине, обеспечивая механическую целостность и электрическую проводимость всей трассы. Подходит для монтажа в промышленных объектах, энергообъектах, на заводах, в тоннелях и других местах, где применяются металлические кабельные системы. Также может использоваться для соединения лотков с другими элементами комплекта - например, с поворотами, переходниками или крышками, если они совпадают по высоте и типу крепления.

Технические характеристики

• Тип изделия: продольный соединитель
• Высота: 80 мм - точно соответствует стандартным лестничным лоткам этой габаритной серии
• Материал: сталь оцинкованная, покрытие по методу Сендзимира - равномерный слой цинка 10–20 мкм
• Толщина материала: 1,5 мм - достаточна для устойчивости к нагрузкам и деформациям
• Тип соединения: болтовое - требует установки болтов М8 или аналогичных (не входят в комплект)
• Диапазон рабочих температур: от -60 C до +60 C - работает в суровом климате, включая холодные регионы и жаркие помещения
• Срок службы: 20 лет - при соблюдении условий эксплуатации и отсутствии агрессивных химических сред
• Нормативный документ: ГОСТ 14918-80 - соответствие государственным требованиям к кабельным системам

Совместимость и монтаж

Пластина соединительная высота 80 мм совместима исключительно с лестничными кабельными лотками той же высоты (80 мм) и с таким же шагом отверстий для крепления. Установка выполняется путём выравнивания двух лотков, совмещения отверстий и фиксации болтами. Болты, гайки и шайбы необходимо приобретать отдельно - рекомендуется использовать болты класса прочности 8.8. Для обеспечения хорошего контакта перед монтажом следует зачистить поверхности лотков от возможных загрязнений. Соединение не требует сварки - что снижает время монтажа и риск повреждения покрытия.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который определяет требования к металлическим кабельным системам. Оцинкование по методу Сендзимира гарантирует антикоррозийную защиту даже при механическом воздействии - цинковый слой сохраняет целостность при резке, гибке и сборке. Это важно для безопасности эксплуатации: предотвращается возникновение точечной коррозии, которая может привести к потере прочности соединения.

Преимущества

• Усиленная прочность благодаря толщине 1,5 мм - выдерживает значительные механические нагрузки
• Защита от коррозии - оцинковка по Сендзимиру устойчива к влаге, перепадам температур и агрессивной среде
• Простота монтажа - не требуется специальное оборудование, достаточно обычного инструмента
• Долговечность - срок службы 20 лет снижает затраты на замену и обслуживание
• Совместимость с продукцией серии CLP от IEK - позволяет собирать единые, стандартизованные трассы

Ограничения применения

• Не подходит для лотков другой высоты - например, 100 мм или 150 мм
• Не предназначен для соединения с пластиковыми или алюминиевыми лотками - материал и способ крепления несовместимы
• Не рекомендуется для использования в средах с постоянным воздействием кислот, щелочей или морской воды - оцинковка имеет ограниченную устойчивость к этим веществам
• Требует наличия болтов - без них изделие невозможно смонтировать

Примеры использования

• Соединение участков кабельных лотков на производственной линии в металлургическом цехе
• Прокладка силовых кабелей в подземном тоннеле тепловой станции
• Обустройство трассы для управления автоматизированными системами на железнодорожной станции
• Монтаж кабельной системы в распределительной подстанции с высокой влажностью

Практические советы

• Перед монтажом проверьте, чтобы все лотки имели одинаковый шаг отверстий - иначе пластина не будет плотно прилегать
• Используйте болты с плоскими шайбами - это распределит нагрузку и предотвратит вдавливание в тонкий металл
• При монтаже в сыром помещении после установки можно дополнительно обработать места соединения противокоррозийной смазкой (например, WD-40 Specialist Corrosion Inhibitor)
• Пластина clp1s-080 от IEK совместима с другими элементами серии CLP - выбирайте всю систему из одной серии для гарантированной совместимости
• Не используйте пластины в качестве несущих элементов - они не рассчитаны на восприятие веса кабелей, только на соединение лотков
