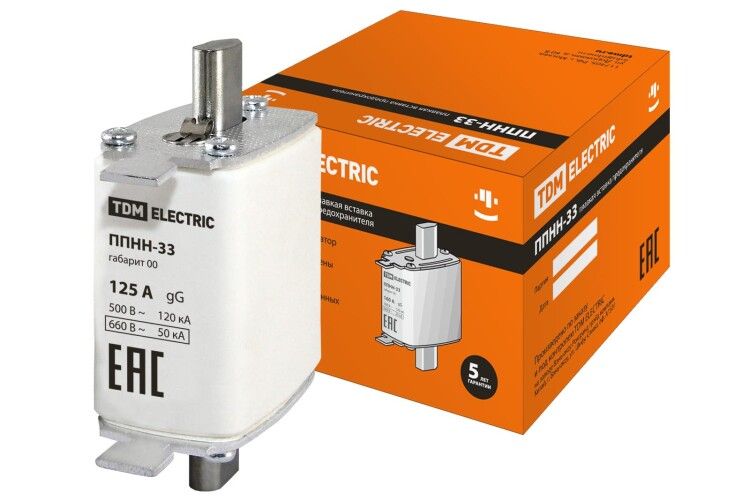

Предохранитель ППНН-33 габ.00, 125А | SQ0713-0009 TDM

Предохранитель ППНН-33, габарит 00, 125А, плавкая вставка от TDM ELECTRIC предназначен для защиты промышленного оборудования и кабельных линий от перегрузок и коротких замыканий. Его компактная конструкция и повышенная надежность делают его удобным решением для монтажа в шкафах и распределительных устройствах.

Назначение и область применения

Предохранитель ППНН-33, габарит 00, 125А, плавкая вставка используется для защиты цепей постоянного и переменного тока в условиях промышленной автоматизации. Применяется в:

• Вводно-распределительных устройствах (ВРУ);
• Шкафах и пунктах распределительных (ШРС, ШР, ПР);
• Оборудовании трансформаторных подстанций (КСО, ЩО);
• Ящиках и шкафах управления;
• Линиях питания двигателей, конвейеров, насосов и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 125 А
• Габарит: 00 (соответствует стандарту МЭК)
• Материал контактов: электротехническая медь с гальваническим покрытием олово-висмут
• Плавкий элемент: фосфористая бронза, точечная сварка с выводами
• Заполнение корпуса: сухой кварцевый песок высокой чистоты
• Рабочий температурный диапазон: от –45 C до +60 C
• Индикатор срабатывания: визуальный (выпадает или меняет цвет при перегорании)
• Форма контактов: ножевая, заостренная

Совместимость и монтаж

Предохранитель ППНН-33, габарит 00, 125А, плавкая вставка совместим с держателями, рассчитанными на габарит 00 по стандарту МЭК. Установка осуществляется вручную - заостренные ножевые контакты обеспечивают легкое вхождение в держатель без необходимости значительного усилия. Для правильной работы необходимо проверить соответствие посадочных размеров держателя и номинала тока. Не используйте держатели, предназначенные для других типов предохранителей (например, ПН-2), даже при совпадении номинала - они не гарантируют герметичность и контактное давление.

Безопасность и стандарты

Конструкция, габариты и испытательные параметры предохранителя ППНН-33 соответствуют требованиям международного стандарта МЭК. Кварцевый песок внутри корпуса обеспечивает быстрое гашение дуги, снижая риск возгорания. Гальваническое покрытие контактов повышает долговечность в условиях влажности и коррозии. Индикатор срабатывания позволяет оперативно выявить отказ без вскрытия держателя.

Преимущества

• На 10–20% меньше габариты по сравнению с предохранителями ПН-2 - экономия места в шкафах;
• Снижение тепловых потерь более чем на 30% - менее нагреваются контакты и держатели;
• Стабильная работа при экстремальных температурах - от –45 C до +60 C;
• Визуальный индикатор срабатывания - ускоряет диагностику и замену;
• Ножевой контакт с заострением - упрощает монтаж и снижает риск повреждения держателя.

Ограничения применения

• Не предназначен для защиты цепей с частыми импульсными нагрузками (например, частотные преобразователи без дополнительной фильтрации);
• Не рекомендован для использования в средах с высоким содержанием проводящей пыли (без дополнительной защиты IP выше IP54);
• Не следует применять в цепях с напряжением выше указанного в документации держателя - даже при совпадении тока;
• Плавкая вставка одноразовая - после срабатывания требует замены полностью.

Примеры использования

• Защита входного кабеля 125 А от трансформатора в щите КСО;
• Защита двигателя 90 кВт на конвейере в шкафу ШРС;
• Автоматическая линия с несколькими питаемыми устройствами, где требуется четкая координация защиты;
• Подключение кабелей в холодном цеху при температуре ниже –30 C - благодаря широкому диапазону рабочих температур.

Практические советы

• Перед заменой всегда отключайте питание и проверяйте отсутствие напряжения - даже при наличии индикатора.
• Проверяйте состояние держателя перед установкой нового предохранителя ППНН-33: окислы, деформация контактов или трещины снижают надежность.
• При использовании в многоканальных системах - запасайте визуальные индикаторы (запасные вставки) с пометкой “125 А” для быстрой замены.
• Не смешивайте предохранители ППНН-33 и ПН-2 в одном держателе - различается форма контактов и тепловые характеристики.
• При монтаже в шкафах с плотной компоновкой - учтите, что габарит 00 требует минимального зазора около 8 мм вокруг корпуса для теплоотвода.
