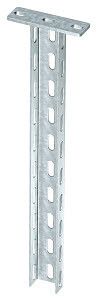

Подвесная стойка с траверсой 50x30x1200 (US 3 K 120 FT) | 6342372 OBO Bettermann

Стойка подвесная с траверсой 50x30x1200 мм горячий цинк, US 3, US 3 K 120 FT - это надёжный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Произведённая компанией OBO BETTERMANN, эта стойка сочетает высокую механическую прочность, устойчивость к коррозии и соответствие российским нормам, что делает её подходящим решением для сложных сред - от заводских помещений до прибрежных зон.

Назначение и область применения

Стойка подвесная с траверсой предназначена для крепления кабельных систем, трубопроводов, шинопроводов и другого оборудования на потолках и стенах. Подходит для установки в производственных цехах, химических объектах, на энергообъектах и в местах с повышенной влажностью. Благодаря огнестойкости и сейсмостойкости, используется в зданиях с особыми требованиями к безопасности. Применяется там, где требуется долговечная, не требующая замены система подвеса - например, в системах автоматизации, на конвейерах, в распределительных пунктах.

Технические характеристики

• Форма профиля: U-образный, с приваренной траверсой
• Габариты: 50×30 мм (высота × глубина), длина 1200 мм
• Материал: сталь оцинкованная, толщина стенки 2 мм
• Покрытие: горячий цинк по ГОСТ Р 9.307-89, толщина цинкового слоя 60–85 мкм
• Несущая способность: 2 кН (до 200 кг статической нагрузки; допускается до 300 кг при равномерном распределении)
• Перфорация: отверстия 11×30 мм для фиксации крепёжных элементов
• Анкерное крепление: двойное, рассчитано на болты до М10
• Температурный диапазон: от –70 C до +45 C (климатическое исполнение УХЛ-1 по ГОСТ 15150-69)
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки системы)
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Стойка подвесная с траверсой совместима с крепёжными элементами OBO Bettermann серии LKS, а также с аналогичными изделиями других производителей, соответствующими ГОСТ 52868-2007. Для монтажа используются анкерные болты M8–M10, закрепляемые через два отверстия в верхней части стойки. Траверса позволяет равномерно распределить нагрузку и обеспечивает жёсткую фиксацию. Рекомендуется использовать комплекты с гайками, шайбами и пластиковыми вставками для защиты от вибраций. Расстояние между точками крепления - не более 1,5 м при максимальной нагрузке. Нельзя применять сварку после монтажа - она повредит цинковое покрытие.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (требования к стойкам подвесным)
• Цинкование по ГОСТ Р 9.307-89
• Огнестойкость подтверждена по ГОСТ Р 53316-2009
• Сейсмостойкость сертифицирована по ГОСТ Р 17516.1-90
• Занесена в Реестр промышленной продукции РФ (№1367/24/2023)
• Производится в рамках системы менеджмента качества ISO 9001

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - не требует окраски и ремонта
• Увеличенный запас прочности за счёт толщины стали 2 мм и приваренной траверсы
• Поддерживает работу в экстремальных температурах - от Arctic до тропического климата
• Не теряет прочность при длительной эксплуатации - срок службы до 30 лет
• Соответствует российским нормам и рекомендован для государственных и коммерческих проектов

Ограничения применения

• Не предназначен для постоянного контакта с морской водой или высокосолевыми аэрозолями - риск локальной коррозии при длительном воздействии
• Не следует использовать в качестве основной опоры для тяжёлых технологических агрегатов массой выше 300 кг
• Запрещено перфорировать или сваривать поверхность после изготовления - это нарушает целостность цинкового слоя
• Не применяется в взрывоопасных зонах без дополнительной защиты и сертификации

Примеры использования

• Подвеска кабельных каналов в цехах пищевых предприятий
• Крепление шинопровода на электростанциях с высокой влажностью
• Фиксация трубопроводов в химических лабораториях
• Обустройство кабельных трасс в офисных зданиях с повышенными требованиями к пожарной безопасности
• Установка в прибрежных районах с умеренным уровнем соли в воздухе - например, на Куршской косе или в Калининградской области

Практические советы

• Выбирая стойку подвесную с траверсой 50x30x1200 мм горячий цинк, US 3, US 3 K 120 FT, проверьте посадочные отверстия - они должны точно совпадать с диаметром ваших анкеров (не более М10)
• При монтаже используйте изолирующие прокладки между стойкой и конструкцией, чтобы предотвратить электрохимическую коррозию
• Для длинных участков трассы (более 5 м) устанавливайте компенсационные элементы - стойка выдерживает нагрузку, но не компенсирует тепловое удлинение
• При работе в холодных регионах убедитесь, что все крепёжные детали тоже имеют антикоррозийное покрытие - особенно гайки и шайбы
• Этот продукт - часть серии LKS от OBO Bettermann, поэтому он легко интегрируется в существующие решения этой же серии
