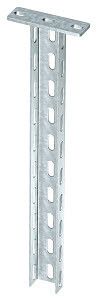

Подвесная стойка с траверсой 50x30x1100 (US 3 K 110 FT) | 6342370 OBO Bettermann

Стойка подвесная с траверсой 50x30x1100 мм горячий цинк, US 3 K 110 FT от OBO BETTERMANN - это надёжный элемент крепления для кабельных трасс и оборудования в промышленных условиях. Благодаря оцинкованному стальному профилю и высокой механической прочности, она предназначена для длительной эксплуатации в агрессивных средах.

Назначение и область применения

Стойка подвесная с траверсой 50x30x1100 мм горячий цинк, US 3 K 110 FT используется для подвесного монтажа кабельных систем, трубопроводов, шинопроводов и другого оборудования массой до 200 кг на одной точке крепления. Подходит для установки внутри производственных помещений, химических цехов, на объектах с повышенной влажностью и в прибрежных зонах с умеренной солевой нагрузкой. Применяется в энергетике, машиностроении, пищевой и фармацевтической промышленности.

Технические характеристики

• Форма: U-образный профиль с приваренной траверсой
• Габариты профиля: 50×30 мм
• Общая длина: 1100 мм
• Материал: сталь оцинкованная, толщиной 2 мм
• Покрытие: горячее цинкование по ГОСТ Р 9.307-89, толщина слоя 60–85 мкм
• Несущая способность: 2 кН (до 200 кг на одну точку крепления)
• Перфорация: отверстия 11×30 мм для регулируемого крепления
• Анкерное крепление: двойное, допускает болты до М10
• Огнестойкость: класс E45–E90 (зависит от типа кабеля и сборки)
• Климатическое исполнение: УХЛ-1 по ГОСТ 15150-69, рабочий температурный диапазон от –70 C до +45 C
• Сейсмостойкость: до 9 баллов по ГОСТ Р 17516.1-90
• Срок службы: не менее 30 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Стойка подвесная с траверсой 50x30x1100 мм горячий цинк, US 3 K 110 FT совместима с крепёжными элементами OBO Bettermann серии LKS, включая анкеры, болты М8–М10 и кабельные планки. Для монтажа требуется предварительно просверлить отверстия в основании (бетон, кирпич, железобетон) и закрепить стойку двумя анкерами через перфорацию. Расстояние между анкерами рекомендуется не более 800 мм. Траверса обеспечивает жёсткую базу для установки кронштейнов или направляющих. Не требует сварки после установки.

Безопасность и стандарты

• Соответствует ГОСТ 52868-2007 (стандарт для подвесных стоек)
• Огнестойкость проверена по ГОСТ Р 53316-2009
• Сейсмическая устойчивость соответствует ГОСТ Р 17516.1-90
• Цинкование выполнено по ГОСТ Р 9.307-89
• Занесена в Реестр промышленной продукции РФ №1367/24/2023

Преимущества

• Высокая коррозионная стойкость благодаря глубокому горячему цинкованию - покрытие защищает даже при повреждении поверхности
• Увеличенная несущая способность позволяет использовать вместо нескольких более тонких стоек
• Жёсткая приваренная траверса исключает прогиб и деформацию под нагрузкой
• Подходит для экстремальных температур - работает в холодных регионах и в печных зонах
• Сейсмостойкость и огнестойкость обеспечивают безопасность в аварийных ситуациях

Ограничения применения

• Не предназначен для постоянного контакта с морской водой или высокой солевой нагрузкой - риск локальной коррозии
• Не следует применять в средах с pH ниже 4 или выше 10 - возможна химическая агрессия к цинку
• Максимальная нагрузка 2 кН рассчитана на равномерное распределение; сосредоточенные нагрузки снижают запас прочности
• Не рекомендовано использование в качестве несущей конструкции для тяжёлых технологических агрегатов - только для кабельных систем и лёгкого оборудования

Примеры использования

• Подвес кабельных лотков в цехах химического производства
• Крепление шинопровода в распределительном пункте
• Монтаж воздуховодов малого диаметра в холодильных камерах
• Фиксация трубопроводов с теплоносителем в тепловых узлах
• Установка светильников и датчиков в подземных переходах с высокой влажностью

Практические советы

• При монтаже используйте анкеры с грузоподъёмностью не ниже 2 кН - например, M10 x 80 мм с пластиковым вкладышем
• Учитывайте посадочный диаметр отверстий в траверсе - они подходят под стандартные крепёжные планки 11×30 мм
• Проверьте целостность цинкового слоя перед установкой - при наличии крупных повреждений обработайте участок цинкосодержащим составом
• Для длинных трасс (более 5 м) устанавливайте компенсационные опоры каждые 3–4 метра
• При работе в условиях низких температур избегайте ударных воздействий - сталь становится хрупче
