Подвесная стойка с траверсой 80x42x1400 (IS 8 K 140 FT) | 6361293 OBO Bettermann

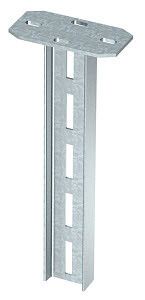

Подвесная стойка с траверсой IS 8 K 140 FT от OBO BETTERMANN - это прочная металлическая конструкция из оцинкованной стали для надёжного крепления трубопроводов, кабельных трасс и оборудования к потолочным перекрытиям. Название товара указывает на габариты, тип покрытия и модель - все эти данные соответствуют реальным параметрам изделия.

Назначение и область применения

IS 8 K 140 FT используется для вертикального подвешивания нагрузок к горизонтальным поверхностям: бетонным плитам перекрытий, стальным фермам или несущим конструкциям. Приваренная траверса обеспечивает жёсткую фиксацию, а I-образный профиль позволяет легко крепить хомуты, кронштейны и другие элементы крепления. Подходит для промышленных объектов, энергообъектов, заводских цехов и инженерных систем, где требуется высокая механическая устойчивость.

Технические характеристики

• Несущая способность: 9,6 кН (около 980 кг силы)
• Габаритные размеры профиля: 80×42 мм
• Общая длина: 1400 мм
• Материал: сталь оцинкованная
• Покрытие: горячий цинк - равномерный слой цинка, нанесённый методом погружения
• Тип профиля: I-образный (двутавровый)
• Модель: IS 8 K 140 FT
• Реестр промышленной продукции РФ: №1367/5/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

IS 8 K 140 FT монтируется через анкерные болты или закладные элементы в бетон или стальную конструкцию. Траверса уже приварена к основному профилю - дополнительная сварка не требуется. Крепление осуществляется на верхней плоскости траверсы, а сам профиль ориентирован вертикально. Хомуты и крепёжные детали должны иметь внутренний зазор не менее 80 мм по ширине и 42 мм по толщине профиля. Учитывайте, что профиль не предназначен для установки на штукатурку, гипсокартон или другие ненесущие поверхности.

Безопасность и стандарты

Изделие соответствует требованиям российского реестра промышленной продукции (№1367/5/2023) и имеет лицензию Росатома, что допускает применение на ядерных и радиационно опасных объектах. Покрытие горячим цинком обеспечивает долговечность в агрессивных средах, включая повышенную влажность и температурные колебания. Соответствует ГОСТ 14918-80 для оцинкованных стальных изделий.

Преимущества

• Высокая несущая способность - до 9,6 кН, что позволяет использовать для тяжёлых коммуникаций
• Уже приваренная траверса снижает время монтажа и исключает риск некачественной сварки на месте
• Горячее цинкование защищает от коррозии даже при повреждении покрытия - срок службы более 25 лет в условиях промзоны
• I-профиль совместим со стандартными крепёжными системами OBO и другими производителями
• Лицензия Росатома расширяет возможности применения - можно использовать на АЭС, научных комплексах и других объектах с особыми требованиями

Ограничения применения

• Не предназначена для динамических или ударных нагрузок - не рекомендовано для мест с вибрацией выше 5 Гц
• Не подходит для крепления на деревянные или пластиковые конструкции
• Запрещено использовать при температурах выше +120 C - возможна потеря прочности цинкового покрытия
• Не следует применять в контакте с морской водой или соляными растворами - хотя цинк устойчив, длительное воздействие соли снижает срок службы
• Длина 1400 мм - не является регулируемой; при необходимости другой длины требуется замена модели

Примеры использования

• Подвеска воздуховодов в промышленном цехе
• Фиксация кабельных лотков на потолке подстанции
• Крепление технологических трубопроводов на АЭС или химзаводе
• Установка светильников и оборудования на бетонных перекрытиях в лабораториях

Практические советы

• Перед монтажом проверьте, чтобы отверстия в траверсе точно совпадали с точками крепления к перекрытию - используйте шаблон или предварительно просверлите
• Для максимальной надёжности применяйте анкеры класса прочности 8.8 и выше
• При использовании нескольких стоек IS 8 K 140 FT выдерживайте одинаковый шаг между ними - не более 1,5–2 метров, особенно при больших нагрузках
• Проверяйте целостность цинкового покрытия после транспортировки - при наличии глубоких царапин заделайте их специальной цинкосодержащей краской
• Артикул IS 8 K 140 FT - это конкретная модель; не путайте её с аналогичными, но без траверсы или другим профилем
