Подвесная стойка с траверсой 80x42x1800 (IS 8 K 180 FT) | 6361382 OBO Bettermann

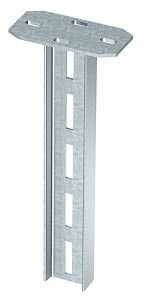

Стойка подвесная с траверсой IS 8 K 180 FT от OBO BETTERMANN - это металлическая несущая конструкция из оцинкованной стали, предназначенная для надёжного крепления трубопроводов, кабельных трасс и оборудования к потолочным и стеновым конструкциям. Приваренная траверса обеспечивает устойчивую фиксацию, а покрытие горячим цинком гарантирует долговечность даже в агрессивных средах.

Назначение и область применения

Стойка подвесная IS 8 K 180 FT используется для вертикального крепления грузов к горизонтальным поверхностям: бетонным перекрытиям, стальным балкам, фермам и другим несущим элементам зданий. Подходит для систем HVAC, технологических трубопроводов, кабельных лотков, шинопроводов и других инженерных коммуникаций. Часто применяется в промышленных объектах, энергообъектах, транспортной инфраструктуре и объектах с повышенными требованиями к надёжности.

Технические характеристики

• Габаритные размеры: 80×42 мм - ширина и высота I-образного профиля;
• Длина: 1800 мм - позволяет компенсировать перепады высот и обеспечивать нужную точность установки;
• Материал: сталь оцинкованная - повышает коррозионную стойкость без необходимости дополнительной защиты;
• Покрытие: горячий цинк - равномерный слой цинка, нанесённый методом погружения, обеспечивающий длительную защиту от ржавчины;
• Несущая способность: 9,6 кН - эквивалент нагрузки до 960 кг при равномерном распределении веса;
• Исполнение: I-профиль - жёсткая форма с высокой устойчивостью к изгибу и деформациям;
• Реестр промышленной продукции РФ: №1367/5/2023 - соответствует требованиям законодательства РФ;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущена к применению на ядерных и радиационно опасных объектах.

Совместимость и монтаж

Стойка подвесная IS 8 K 180 FT совместима со всеми типами крепёжных элементов OBO BETTERMANN, подходящих для I-профилей: анкерными болтами, хомутами, кронштейнами и переходниками. Монтаж выполняется через предварительно просверленные отверстия в траверсе. Установка возможна на:

• бетонные плиты - с использованием анкеров M10–M12;
• стальные конструкции - с помощью сварки или болтовых соединений;
• металлоконструкции с толщиной более 3 мм - для надёжного захвата.

Не требует специального инструмента - достаточно обычного сверла, гаечного ключа и уровня. Траверса уже приварена, что исключает необходимость дополнительной сборки на объекте.

Безопасность и стандарты

IS 8 K 180 FT соответствует требованиям ГОСТ Р 55812-2013 (системы крепления для инженерных сетей) и имеет официальное разрешение Росатома на использование на объектах атомной энергетики. Сертификат реестра РФ подтверждает соответствие нормам безопасности и качества. Покрытие горячим цинком снижает риск возникновения электрохимической коррозии при контакте с другими металлами.

Преимущества

• Высокая несущая способность - 9,6 кН позволяет использовать стойку для тяжёлых систем без риска прогиба;
• Уже собранная конструкция - траверса приварена, экономит время монтажа и исключает ошибки сборки;
• Защита от коррозии - горячее цинкование служит минимум 25 лет в условиях промышленной среды;
• Сертифицирована для атомной отрасли - единственный вариант среди аналогичных стоек с таким уровнем допуска;
• Стандартные размеры - легко интегрируется в существующие проекты и системы крепления OBO BETTERMANN.

Ограничения применения

• Не предназначена для вертикального крепления к стенам - требуется дополнительный кронштейн;
• Не рекомендовано применение в условиях постоянного воздействия открытого пламени или температур выше +200 C - может произойти деградация цинкового покрытия;
• Запрещено использовать в качестве опоры для динамически нагруженных механизмов без демпферов или амортизаторов;
• Не подходит для монтажа в морской или химически агрессивной среде без дополнительной герметизации.

Примеры использования

• Крепление воздуховодов в промышленных вентиляционных системах;
• Фиксация кабельных лотков в подземных тоннелях метрополитена;
• Поддержка технологических трубопроводов на АЭС и тепловых электростанциях;
• Установка шинопровода в распределительных пунктах крупных заводов;
• Монтаж светильников и оборудования на высоких потолках в производственных цехах.

Практические советы

• Перед монтажом проверьте, чтобы диаметр анкерного болта соответствовал отверстию в траверсе - обычно требуется M10 или M12;
• При установке на бетон используйте анкеры с увеличенной глубиной заделки - минимум 60 мм;
• Если стойка будет работать в условиях вибрации, закрепите её дополнительно с помощью виброизоляторов;
• Не перегружайте стойку - максимальная нагрузка 9,6 кН рассчитана на равномерное распределение; сосредоточенные нагрузки снижают безопасность;
• При замене старых стоек - IS 8 K 180 FT полностью заменяет аналоги с такими же габаритами и классом прочности.
