Подвесная стойка с траверсой 80x42x200 (IS 8 K 20 FT) | 6361021 OBO Bettermann

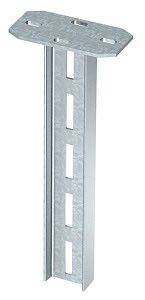

Стойка с траверсой OBO BETTERMANN артикула IS 8 K 20 FT предназначена для надёжного крепления оборудования на горизонтальных поверхностях - бетонных перекрытиях и стальных конструкциях. Конструкция из стали с горячим цинком обеспечивает долговечность даже в агрессивных средах.

Назначение и область применения

Стойка с траверсой IS 8 K 20 FT используется для подвесного монтажа трубопроводов, кабельных трасс, шинопроводов, вентиляционных каналов и другого технологического оборудования. Подходит для установки в промышленных зонах, энергообъектах, объектах атомной отрасли и других местах с высокими требованиями к прочности и устойчивости к коррозии.

Технические характеристики

• Тип профиля: I-профиль - обеспечивает высокую жёсткость при минимальном весе;
• Материал: сталь - гарантирует механическую прочность и совместимость со сварными соединениями;
• Габаритные размеры: 80×42 мм - оптимальный размер для компактного монтажа без потери нагрузочной способности;
• Несущая способность: 9,6 кН - позволяет выдерживать значительные статические и динамические нагрузки;
• Покрытие: горячее цинкование - защищает от коррозии в условиях повышенной влажности, химических воздействий и температурных колебаний;
• Длина: 200 мм - стандартная длина для типовых решений крепления;
• Реестр промышленной продукции РФ: 1367\5\2023 - соответствует требованиям законодательства Российской Федерации;
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023 - допущено к применению на объектах атомной энергетики.

Совместимость и монтаж

Стойка IS 8 K 20 FT имеет приваренную траверсу - её можно фиксировать к бетонным плитам через анкерные болты или к металлическим конструкциям методом сварки. Установка выполняется на предварительно подготовленную поверхность. Диаметр отверстий под крепёж рассчитан под стандартные анкеры M10–M12. Приваренная траверса исключает необходимость дополнительных элементов крепления, снижает время сборки и повышает надёжность соединения.

Безопасность и стандарты

• Соответствует реестру промышленной продукции РФ №1367\5\2023;
• Имеет лицензию Росатома - допущена к использованию на ядерных объектах;
• Горячее цинкование соответствует ГОСТ 1759.4-87 (защита класса Zn 60);
• Произведён в соответствии с международными стандартами качества OBO BETTERMANN.

Преимущества

• Высокая несущая способность - до 9,6 кН - позволяет использовать вместо нескольких более слабых креплений;
• Цинковое покрытие увеличивает срок службы до 25+ лет в закрытых помещениях и до 15 лет во внешних условиях;
• Приваренная траверса исключает люфт и самопроизвольное ослабление крепления;
• Универсальная форма I-профиля легко сочетается с другими элементами системы крепления OBO BETTERMANN;
• Сертификат Росатома открывает доступ к крупнейшим проектам в энергетике и тяжёлом машиностроении.

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в жидкость - хотя цинк защищает от коррозии, длительное воздействие воды требует дополнительной защиты;
• Не рекомендован для монтажа на деревянных или пластиковых основаниях - требуется жёсткая база (бетон/металл);
• Температурный диапазон ограничен рабочими условиями стали и цинка - не следует применять выше +150 C или ниже −40 C без проверки спецификаций;
• Сварка должна проводиться квалифицированным персоналом - некорректная сварка может нарушить целостность покрытия и несущую способность.

Примеры использования

• Крепление шинопровода на потолке производственного цеха;
• Подвеска воздуховодов в системе вентиляции АЭС;
• Фиксация кабельных лотков на стальной раме технологической площадки;
• Установка трубопроводов холодного водоснабжения в подземных коммуникациях с высокой влажностью.

Практические советы

• Перед монтажом проверьте соответствие диаметра анкеров и типа крепёжа - для бетона используйте анкера M10/M12, для стали - болты с гайками;
• При сварке траверсы к стальным конструкциям соблюдайте режимы сварки, чтобы не прожечь цинковый слой - после сварки обработайте швы антикоррозийным составом;
• IS 8 K 20 FT совместим с кронштейнами и хомутиками серии OBO Bettermann - используйте оригинальные комплектующие для сохранения сертифицированной несущей способности;
• При заказе нескольких единиц учтите, что артикул IS 8 K 20 FT идентичен номеру 6361021 - это один и тот же продукт в разных системах каталогизации.
