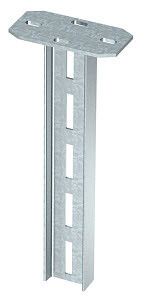

Подвесная стойка с траверсой 80x42x1700 (IS 8 K 170 FT) | 6361366 OBO Bettermann

Стойка подвесная с траверсой OBO BETTERMANN IS 8 K 170 FT - это прочная металлическая конструкция из оцинкованной стали для надёжного крепления трубопроводов, кабельных трасс и оборудования к потолочным и стеновым конструкциям. Габариты 80×42×1700 мм и покрытие горячим цинком обеспечивают долговечность даже в агрессивных средах.

Назначение и область применения

Стойка подвесная с траверсой OBO BETTERMANN IS 8 K 170 FT предназначена для вертикального крепления к горизонтальным поверхностям: бетонным перекрытиям, стальным фермам, несущим балкам. Приваренная траверса позволяет равномерно распределить нагрузку и устанавливать крепёжные элементы вдоль всей её длины. Подходит для систем HVAC, кабельных лотков, трубопроводов, технологических коммуникаций в промышленных зонах, энергообъектах, транспортных терминалах и объектах с повышенными требованиями к надёжности.

Технические характеристики

• Габаритные размеры: 80 × 42 мм (сечение профиля) × 1700 мм (длина)
• Тип профиля: I-образный, односторонний
• Материал: сталь оцинкованная методом горячего цинкования
• Покрытие: горячий цинк - обеспечивает высокую коррозионную стойкость
• Несущая способность: 9,6 кН (при правильном монтаже и фиксации)
• Реестр промышленной продукции РФ: №1367/5/2023
• Лицензия Росатома: ЦО-12-101-13253 от 12.04.2023

Совместимость и монтаж

Стойка подвесная OBO BETTERMANN IS 8 K 170 FT совместима со всеми типами крепёжных элементов, подходящих к I-профилю шириной 80 мм: болтовые хомуты, анкерные системы, кронштейны с гайками M10–M16. Монтаж выполняется через предварительно просверленные отверстия в траверсе. Крепление к бетону требует анкеров типа HDA или аналогичных, рассчитанных на нагрузку до 9,6 кН. На стальные конструкции - сварка или болты с гайками. Установка должна проводиться с учётом посадочного диаметра 60 мм для крепёжных деталей, соответствующих стандарту ISO 1090.

Безопасность и стандарты

Стойка подвесная IS 8 K 170 FT сертифицирована в соответствии с реестром промышленной продукции РФ (№1367/5/2023) и имеет лицензию Росатома, что допускает её применение на ядерных и других объектах с особыми требованиями к безопасности. Покрытие горячим цинком соответствует DIN EN ISO 1461. Конструкция выдерживает механические нагрузки в условиях вибрации и температурных колебаний.

Преимущества

• Высокая несущая способность - 9,6 кН - позволяет использовать вместо нескольких более слабых стоек
• Горячее цинкование защищает от коррозии в течение 20+ лет, даже во влажных и агрессивных средах
• Приваренная траверса исключает риск смещения креплений и снижает время установки
• I-профиль стандартизирован - легко сочетается с комплектующими OBO и другими производителями
• Сертификаты позволяют применять на объектах с повышенными требованиями к надёжности

Ограничения применения

• Не предназначен для вертикального крепления к стенам - требуется жёсткая опора снизу
• Запрещено использование в условиях постоянного погружения в жидкости (не IP67, не герметична)
• Не рекомендуется для монтажа на легкосбываемых или несущих конструкциях с недостаточной жёсткостью
• Длина 1700 мм - не подходит для коротких пролётов менее 800 мм без дополнительной фиксации

Примеры использования

• Крепление воздуховодов в промышленных цехах
• Фиксация кабельных лотков в подземных тоннелях и на АЭС
• Установка трубопроводов холодного и горячего водоснабжения в больницах
• Подвеска технологического оборудования на заводах с высокой влажностью

Практические советы

• Перед монтажом проверьте соответствие диаметра крепёжных отверстий в траверсе (80 мм) и используемых хомутов
• При использовании на бетоне применяйте анкеры класса прочности не ниже 8.8
• Не перегружайте стойку - максимальная нагрузка 9,6 кН - это суммарная масса всех смонтированных элементов
• При необходимости удлинения - используйте только специализированные соединители OBO, не сваривайте самостоятельно
• Для длительной службы регулярно проверяйте состояние цинкового покрытия - особенно после воздействия химикатов
