Поворот на 45 град. вертикальный внутренний 50х50 | CLP3V-050-050 IEK

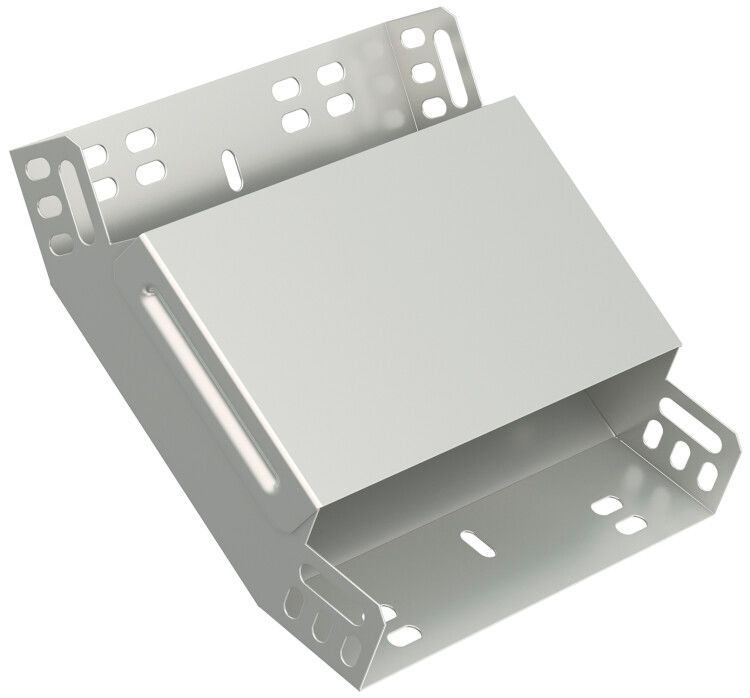

Поворот вертикальный внутренний 45 градусов 50х50 мм от IEK (ИЭК), артикул clp3v-050-050, предназначен для изменения направления кабельной трассы внутри помещения под углом 45°. Изделие выполнено из оцинкованной стали и совместимо с лотками серии ESCA.

Назначение и область применения

Поворот вертикальный внутренний 45 градусов 50х50 мм используется для плавного перехода кабельной трассы между вертикальными участками с изменением направления на 45°. Применяется в системах кабельного хозяйства зданий: офисах, производственных цехах, серверных, энергообъектах. Подходит для прокладки силовых, управляющих и слаботочных кабелей в металлических лотках.

Технические характеристики

• Угол поворота: 45° - обеспечивает плавный изгиб трассы без резких перегибов
• Размеры: 50×50 мм - соответствует стандартным лоткам этого сечения
• Материал: сталь оцинкованная толщиной 1 мм - прочная, устойчивая к деформациям
• Покрытие: оцинковано по методу Сендзимира - равномерный слой цинка 10–20 мкм, защищает от коррозии
• Внутренний радиус: 300 мм - позволяет безопасно прокладывать кабели без повреждения изоляции
• Исполнение: с интегрированным соединителем - упрощает сборку без дополнительных фланцев
• Наличие крышки: да - закрывается герметично, предотвращает попадание пыли и посторонних предметов
• Цвет: серый - соответствует цветовой гамме лотков серии ESCA
• Диапазон рабочих температур: от –60 C до +60 C - работает в условиях холодных помещений и жарких цехов
• Срок службы: 20 лет - долговечность при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ 14918-80 - соответствие требованиям к металлическим кабельным лоткам

Совместимость и монтаж

Поворот вертикальный внутренний 45 градусов 50х50 мм совместим с лотками серии ESCA от IEK и другими изделиями того же сечения (50×50 мм), выполненными по ГОСТ 14918-80. Монтаж осуществляется болтовым способом: элемент крепится к смежным прямым секциям через отверстия в соединителе. Крышка фиксируется на месте без инструментов - просто защёлкивается. Для точного выравнивания рекомендуется использовать уровень при установке.

Безопасность и стандарты

Изделие соответствует ГОСТ 14918-80, который регламентирует требования к металлическим кабельным лоткам. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии. Температурный диапазон –60…+60 C гарантирует сохранение механической целостности даже в неотапливаемых помещениях зимой. Наличие крышки исключает случайный доступ к кабелям, что повышает безопасность обслуживания.

Преимущества

• Интегрированный соединитель экономит время при сборке - не требует дополнительных деталей
• Оцинковка по методу Сендзимира обеспечивает лучшую адгезию и долговечность против ржавчины
• Крышка легко снимается и возвращается - удобство при осмотре и модификации трассы
• Чёткая геометрия и точные размеры обеспечивают плотную стыковку без щелей
• Срок службы 20 лет снижает затраты на замену и техобслуживание

Ограничения применения

• Не предназначена для наружной установки без защиты от атмосферных воздействий - хотя материал устойчив к коррозии, открытый монтаж вне зданий не рекомендуется
• Подходит только для кабелей, допускающих радиус изгиба ≤300 мм - крупногабаритные кабели с малым радиусом изгиба могут повредиться
• Не применяется в средах с постоянным контактом с агрессивными химическими веществами - цинк не устойчив к кислотам и щелочам
• Требуется совпадение сечения с остальной трассой - нельзя использовать с лотками 40×40 или 100×100 мм

Примеры использования

• Переход кабельной трассы от потолочного лотка к стеновому в серверной комнате
• Обход колонны или трубопровода в производственном цеху
• Смена направления в шахте лифта или элеваторной площадке
• Сборка вертикальной трассы в многоэтажном здании с чередованием прямых участков и поворотов

Практические советы

• При проектировании трассы учтите, что внутренний радиус 300 мм определяет минимальный радиус изгиба кабелей - проверьте паспорт кабеля перед монтажом
• Закручивайте болты равномерно, чтобы не перекосить корпус - особенно важно при длинных участках
• Если трасса проходит в сыром помещении, дополнительно обработайте места стыков герметиком на основе силикона
• При необходимости можно комбинировать несколько поворотов - например, два по 45° = 90°, если требуется более резкий поворот
• Артикул clp3v-050-050 всегда заказывайте в паре с аналогичными прямыми секциями и крышками - так проще планировать запас
