Поворот плавный 45 градусов тип Г01 ESCA 80х400 мм - CPG01-0-45-080-400 IEK

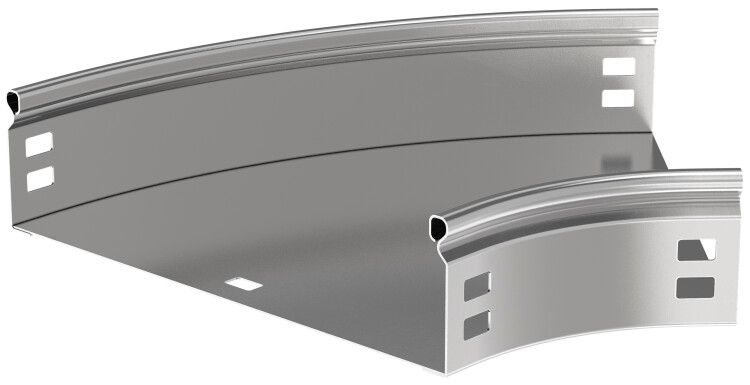

Поворот плавный 45 градусов тип Г01 ESCA 80×400 мм - элемент кабельного канала, обеспечивающий плавный переход трассы под углом 45°. Произведён из оцинкованной стали по технологии Сендзимира, соответствует ГОСТ Р 52868-2007. Артикул cpg01-0-45-080-400 используется в системах IEK (ИЭК) серии ESCA.

Назначение и область применения

Поворот плавный 45 градусов тип Г01 ESCA 80×400 мм применяется для изменения направления кабельной трассы в горизонтальной плоскости без резких изгибов. Подходит для укладки силовых, контрольных и слаботочных кабелей в промышленных условиях: на заводах, в распределительных пунктах, на транспорте, в зданиях с высокой механической нагрузкой. Устанавливается внутри кабельных каналов системы ESCA.

Технические характеристики

• Угол поворота: 45 градусов
• Размеры: высота 80 мм, ширина 400 мм
• Внутренний радиус: 100 мм - обеспечивает минимальную деформацию кабеля при прокладке
• Материал: сталь оцинкованная по методу Сендзимира
• Толщина стенки: 0,8 мм
• Покрытие: оцинкованное, защитный слой цинка ≥10 мкм
• Цвет: серый
• Степень защиты: IP00 - не защищён от попадания воды и пыли; требует установки в закрытых каналах
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - умеренный, холодный и влажный климат
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Нормативный документ: ГОСТ Р 52868-2007
• Исполнение: с соединительным разъёмом - совместим с другими элементами серии ESCA

Совместимость и монтаж

Поворот плавный 45 градусов тип Г01 ESCA 80×400 мм совместим с прямыми участками, уголками и крышками серии ESCA. Соединение осуществляется через фиксирующие замки - без болтов и сварки. Монтаж выполняется после сборки основного канала. Для герметичности требуется использовать крышки (не входят в комплект). Нельзя применять в открытых местах без корпуса - степень защиты IP00 исключает использование вне кабельного канала.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007 - норматива для металлических кабельных каналов. Применение оцинкованной стали снижает риск коррозии, что важно для долговечности в помещениях с повышенной влажностью. Температурный диапазон позволяет использовать в неотапливаемых зонах, например, на эстакадах или в подземных коммуникациях.

Преимущества

• Плавный внутренний радиус 100 мм предотвращает перегиб кабелей, особенно важен для чувствительных жил (например, оптоволокно или многожильные провода)
• Оцинкование по Сендзимиру даёт равномерное покрытие, устойчивое к механическому воздействию и химической среде
• Фиксация без крепёжа ускоряет монтаж и снижает трудозатраты
• Совместимость с всей серией ESCA позволяет легко масштабировать трассу
• Долгий срок службы - 20 лет - минимизирует необходимость замены

Ограничения применения

• Не предназначена для внешней установки - отсутствие степени защиты IP выше 00 делает её уязвимой к влаге и пыли
• Требуется обязательное использование крышек - без них возможен доступ к кабелям, нарушаются правила безопасности
• Не рекомендуется для кабелей с большим наружным диаметром - проверьте соответствие проходному сечению канала
• Запрещено применять в средах с постоянными ударными нагрузками - материал имеет толщину всего 0,8 мм

Примеры использования

• Переход кабельной трассы вокруг колонны в производственном цехе
• Обвод препятствия на технологическом этаже в офисном здании
• Смена направления вентиляционного короба с кабелями управления
• Подключение оборудования в помещении с ограниченным пространством

Практические советы

• Перед монтажом убедитесь, что внутреннее сечение канала достаточное для всех прокладываемых кабелей - учтите запас на свободное перемещение
• При использовании в холодных регионах (климат УХЛ2) контролируйте наличие конденсата - он не влияет на металл, но может повредить изоляцию кабелей
• Не используйте этот поворот как самостоятельный элемент - всегда сочетайте с прямым участком и крышкой
• Проверяйте целостность оцинкованного слоя перед установкой - царапины увеличивают риск коррозии
• Для удобства прокладки больших пучков кабелей можно заранее смазать внутреннюю поверхность специальным составом (например, графитовой смазкой)
