Поворот плавн. 90град тип Г01 ESCA 80х400мм IEK | CPG01-0-90-080-400

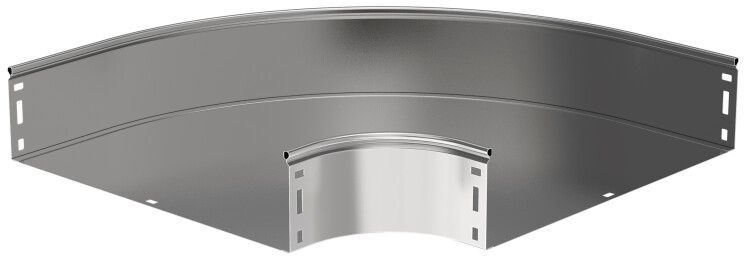

Поворот плавный 90 градусов тип Г01 ESCA 80х400мм от IEK - элемент кабельного лотка, обеспечивающий плавный горизонтальный поворот трассы под углом 90°. Применяется в системах прокладки кабелей в промышленных и коммерческих объектах, совместим с лотками серии ESCA.

Назначение и область применения

Поворот плавный 90 градусов тип Г01 ESCA 80х400мм используется для изменения направления кабельной трассы в горизонтальной плоскости без острых изгибов. Обеспечивает безопасную прокладку кабелей, снижает механическую нагрузку на жилы и предотвращает перегибы. Подходит для установки в производственных помещениях, на заводах, в распределительных пунктах, где требуется организовать маршруты кабелей вокруг препятствий или изменить траекторию трассы.

Технические характеристики

• Угол поворота: 90 градусов
• Размеры: высота 80 мм, ширина 400 мм
• Внутренний радиус: 100 мм - обеспечивает плавный переход без заломов кабеля
• Материал: сталь оцинкованная по методу Сендзимира - защитный слой цинка ≥10 мкм
• Толщина стенки: 0,8 мм
• Цвет: светло-серый
• Степень защиты: IP00 - не защищен от попадания воды и пыли; применяется только внутри закрытых помещений
• Климатическое исполнение: У2 / ХЛ2 / УХЛ2 / ОМ2 - допускает работу в условиях умеренного, холодного и влажного климата
• Диапазон рабочих температур: от –50 C до +40 C
• Срок службы: 20 лет при соблюдении условий эксплуатации
• Исполнение: с соединительным разъёмом - позволяет легко крепить к прямым участкам лотка
• Нормативный документ: ГОСТ Р 52868-2007

Совместимость и монтаж

Поворот плавный 90 градусов тип Г01 ESCA 80х400мм совместим с другими элементами системы ESCA того же типа и размера. Соединение осуществляется через фланцевые разъёмы - необходимо использовать болтовые крепления (не входят в комплект). Монтаж выполняется на уровне пола, потолка или стены с использованием кронштейнов или опорных конструкций. Учитывайте посадочные размеры: внутренняя ширина 400 мм требует соответствия ширине смежных прямых участков лотка. Крышка в комплект не входит - её следует заказывать отдельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 52868-2007, регламентирующим конструкцию и параметры кабельных лотков. Наличие оцинкованного покрытия по методу Сендзимира гарантирует долговременную коррозионную стойкость. Отсутствие степени защиты (IP00) означает, что применение возможно только в сухих, закрытых помещениях без доступа влаги, пыли и внешних воздействий.

Преимущества

• Плавный радиус 100 мм исключает повреждение изоляции кабелей при прокладке
• Оцинкование по методу Сендзимира обеспечивает равномерное и прочное антикоррозийное покрытие
• Фланцевое соединение ускоряет сборку и снижает риск деформаций при монтаже
• Широкий температурный диапазон (-50…+40 C) позволяет использовать в неотапливаемых зонах
• Срок службы 20 лет - экономически выгодное решение для постоянных трасс

Ограничения применения

• Не предназначена для открытых площадок, улиц, сырых или влажных сред - степень защиты IP00 не защищает от влаги и пыли
• Требуется обязательная установка крышки (продается отдельно) для защиты кабелей от механических повреждений и пыли
• Не рекомендуется для использования в местах с частыми вибрациями без дополнительной фиксации
• Подходит только для кабелей, которые выдерживают минимальный радиус изгиба ≤100 мм

Примеры использования

• Переход кабельной трассы вдоль колонны в цехе
• Обход оборудования на конвейере с изменением направления на 90°
• Соединение вертикального и горизонтального участков лотка в распределительном щите
• Прокладка силовых и сигнальных кабелей в административных зданиях с ограниченным пространством

Практические советы

• Перед монтажом проверьте соответствие ширины 400 мм лотка и других элементов системы ESCA - несовпадение вызовет зазоры и потерю жесткости
• Для увеличения надёжности крепления используйте антивибрационные прокладки между фланцами
• Закупайте крышку отдельно - она необходима для выполнения норм безопасности и защиты от внешнего воздействия
• При работе в условиях повышенной влажности дополнительно обработайте места соединений герметиком, несмотря на оцинковку
• Не используйте этот поворот в качестве основного несущего элемента - он рассчитан только на вес кабелей, а не на внешние нагрузки
