Поворот плавн. 90град тип В10 ESCA 100х100мм HDZ | CPV51-0-90-100-100-HDZ IEK

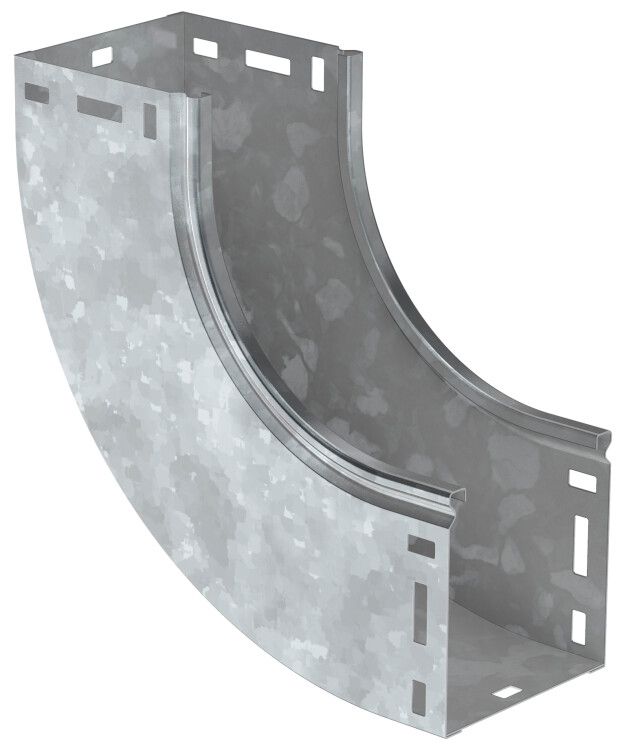

Поворот плавный 90 градусов тип В10 ESCA 100×100 мм HDZ от IEK - элемент кабельной трассы для плавного изменения направления проводов и кабелей внутри вертикальных каналов. Артикул cpv51-0-90-100-100-hdz рассчитан на длительную эксплуатацию в условиях промышленных объектов с высокими требованиями к надежности.

Назначение и область применения

Поворот плавный 90 градусов тип В10 ESCA 100×100 мм HDZ используется для организации вертикального поворота кабельной трассы под углом 90° без острых изгибов. Применяется в системах кабельных лотков, где важно сохранить целостность изоляции кабелей и обеспечить легкий проход жестких или многожильных проводов. Подходит для установки в производственных помещениях, на транспорте, в энергообъектах и других местах с повышенными механическими нагрузками.

Технические характеристики

• Угол поворота: 90 градусов - позволяет изменить направление трассы без резких перегибов
• Внутренний радиус: 100 мм - обеспечивает безопасный изгиб кабелей, соответствует нормам ГОСТ Р 52868-2007
• Размеры: 100 × 100 мм - совместим с лотками того же сечения
• Толщина стенки: 0,8 мм - достаточна для устойчивости при монтаже и эксплуатации
• Материал: сталь оцинкованная - защищена от коррозии методом горячего цинкования (слой цинка ≥55 мкм)
• Покрытие: горячий цинк - светло-серый цвет, долговечный, не требует окраски
• Степень защиты: IP00 - не имеет герметичной защиты, применяется только во внутренних, защищённых от внешней среды помещениях
• Диапазон температур: от –50 C до +40 C - работает в холодных и умеренно теплых климатических зонах
• Исполнение: с соединительным разъемом - легко фиксируется с другими элементами трассы без дополнительных креплений
• Срок службы: 20 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: У1 / ХЛ1 / УХЛ1 / УХЛ5 / ОМ1 - допущено к использованию в различных климатических регионах России

Совместимость и монтаж

Поворот плавный 90 градусов тип В10 ESCA 100×100 мм HDZ совместим с лотками и уголками серии ESCA от IEK, имеющими аналогичные габариты 100×100 мм. Монтаж осуществляется путём вставки в смежные участки трассы через соединительный разъем - фиксация происходит самозажимом. Для сборки требуется минимум инструментов: плоскогубцы и отвертка. Крышка в комплект не входит - её необходимо приобрести отдельно, если требуется закрытие канала.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 52868-2007 - нормативу для кабельных лотков и аксессуаров. Отсутствие степени защиты IP00 означает, что использование вне помещений или в сырых зонах запрещено. Наличие оцинкованного покрытия снижает риск возникновения электрохимической коррозии при контакте с металлическими конструкциями.

Преимущества

• Плавный радиус 100 мм предотвращает повреждение кабелей при прокладке
• Горячее цинкование гарантирует долгую службу даже в агрессивных средах
• Фиксация через разъем исключает необходимость сварки или болтовых соединений
• Совместимость с сериями ESCA от IEK упрощает замену и модернизацию существующих трасс
• Не требует обслуживания в течение всего срока службы

Ограничения применения

• Не предназначена для открытых площадок, улиц, колодцев - отсутствует защита от воды и пыли (IP00)
• Не рекомендуется использовать в помещениях с постоянным воздействием химически активных паров или агрессивных жидкостей
• Толщина 0,8 мм не подходит для мест с высокими ударными нагрузками - например, рядом с движущимися механизмами
• Крышка не входит в комплект - обязательна ее покупка для полноценного закрытия трассы

Примеры использования

• Переход кабельной трассы между этажами в промышленном здании
• Обход колонн и трубопроводов в цехах с плотной компоновкой оборудования
• Прокладка силовых кабелей в распределительных пунктах
• Системы автоматизации на конвейерах и станках с ограниченным пространством

Практические советы

• При выборе проверьте внутренние размеры лотков - они должны точно совпадать с 100×100 мм, иначе возможен люфт или деформация
• Для кабелей с большим наружным диаметром (более 30–40 мм) убедитесь, что радиус 100 мм соответствует минимальному допустимому радиусу изгиба указанному производителем кабеля
• Если трасса будет находиться в месте с частым доступом персонала - обязательно используйте крышку, чтобы избежать травм и попадания сторонних предметов
• При монтаже в многоэтажных зданиях - ориентируйте поворот так, чтобы вход и выход были направлены вдоль основного маршрута трассы - это уменьшает усилия при протяжке кабелей
• Запасайте несколько единиц - этот элемент часто теряется при переоборудовании, а точная замена по артикулу cpv51-0-90-100-100-hdz может потребовать времени
