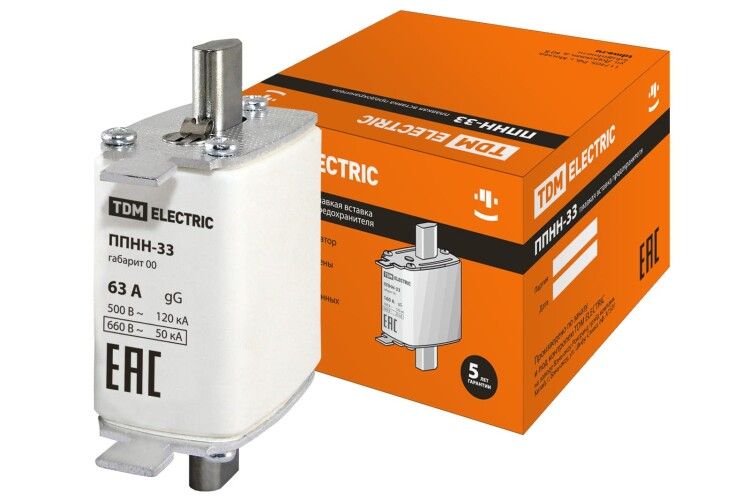

Предохранитель ППНН-33 габ.00, 63А | SQ0713-0006 TDM

Предохранитель ППНН-33, габарит 00, 63 А от TDM ELECTRIC предназначен для защиты промышленного оборудования и кабельных линий от перегрузок и коротких замыканий. Его компактная конструкция и повышенная надежность делают его удобным решением для монтажа в шкафах распределительных устройств.

Назначение и область применения

Предохранитель ППНН-33, габарит 00, 63 А используется для защиты цепей постоянного и переменного тока в условиях промышленной автоматизации. Он применяется в:

• Вводно-распределительных устройствах (ВРУ);
• Щитах и пунктах распределительных (ШРС, ШР, ПР);
• Оборудовании трансформаторных подстанций (КСО, ЩО);
• Шкафах и ящиках управления;
• Линиях питания двигателей, конвейеров, насосов и другого промышленного оборудования.

Технические характеристики

• Номинальный ток: 63 А
• Габарит: 00 (соответствует стандарту МЭК)
• Материал контактов: электротехническая медь с гальваническим покрытием олово-висмут
• Плавкий элемент: фосфористая бронза с точечной сваркой выводов
• Заполнение корпуса: сухой кварцевый песок высокой химической очистки
• Рабочий температурный диапазон: от –45 C до +60 C
• Индикатор срабатывания: визуальный (выброс пластиковой вставки при перегорании)
• Форма контактов: ножевая, заостренная

Совместимость и монтаж

Предохранитель ППНН-33, габарит 00, 63 А совместим с держателями, рассчитанными на габарит 00 по стандарту МЭК. Установка осуществляется вручную - заостренные ножевые контакты обеспечивают легкое вхождение в держатель без необходимости значительного усилия. Для правильной работы важно проверить соответствие типоразмера держателя и плотность контакта после монтажа. Не используйте держатели, предназначенные для других серий (например, ПН-2), так как они могут иметь отличные механические параметры.

Безопасность и стандарты

Конструкция, габариты и испытательные параметры предохранителя ППНН-33 соответствуют требованиям международных стандартов МЭК. Кварцевый песок внутри корпуса обеспечивает эффективное гашение дуги при коротком замыкании, снижает риск возгорания и повышает безопасность обслуживания. Индикатор срабатывания позволяет оперативно выявить отказ без вскрытия держателя.

Преимущества

• На 10–20% меньше габариты по сравнению с предохранителями ПН-2 - экономия места в щитах;
• Снижение тепловых потерь более чем на 30% - менее нагреваются контакты и держатели;
• Стабильная работа при экстремальных температурах - от –45 C до +60 C;
• Надежное соединение плавкого элемента методом точечной сварки - исключает контактные потери;
• Визуальный индикатор срабатывания - ускоряет диагностику и замену;
• Высокая степень защиты от внешних воздействий благодаря герметичному заполнению кварцем.

Ограничения применения

• Не предназначен для защиты цепей с частыми импульсными нагрузками (например, частотные преобразователи без дополнительной фильтрации);
• Не рекомендован для использования в средах с высокой конденсацией влаги без дополнительной герметизации держателя;
• Не следует применять в сетях с напряжением выше указанного в документации производителя - данные по максимальному напряжению в предоставленных данных отсутствуют;
• Запрещено использовать с держателями, не соответствующими габариту 00 - возможен плохой контакт и перегрев.

Примеры использования

• Защита входного кабеля 63 А от трансформатора в КСО;
• Аварийное отключение двигателя насоса в ШРС при перегрузке;
• Защита цепи управления конвейера в холодном цеху при температуре –30 C;
• Установка в ВРУ здания с высокой плотностью оборудования - благодаря малому размеру освобождается место для других модулей.

Практические советы

• Перед заменой всегда отключите питание и убедитесь, что предохранитель действительно сработал - индикатор может быть невидим при плохом освещении;
• При монтаже не допускайте перекоса ножевых контактов - это вызывает локальное нагревание и преждевременный выход из строя;
• Проверьте чистоту контактов держателя перед установкой нового предохранителя ППНН-33 - оксидация снижает проводимость;
• При использовании в условиях низких температур (ниже –20 C) убедитесь, что держатель изготовлен из материала, сохраняющего эластичность;
• Запасные предохранители ППНН-33, габарит 00, 63 А от TDM ELECTRIC храните в сухом месте - влага может повлиять на качество контактов даже при неработающем состоянии.
