Преобразователь частоты NVF2G-2.2/TS4, 2.2кВт, 380В 3Ф, перегрузка 150% | 639029 CHINT

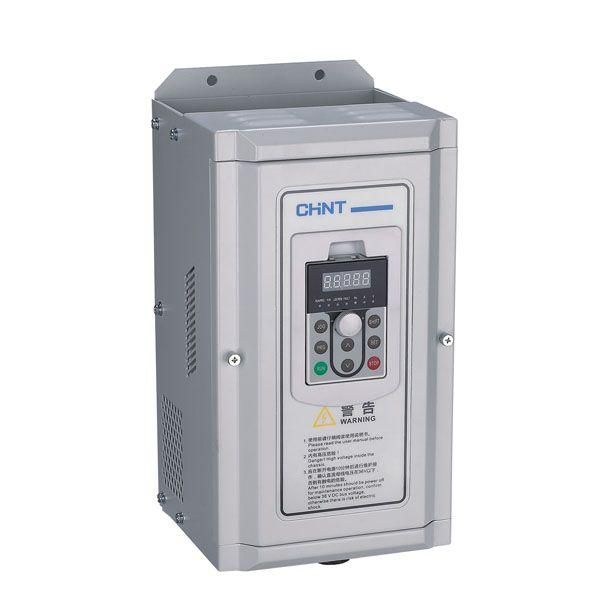

Преобразователь частоты NVF2G-2.2/TS4 от CHINT - компактное устройство для точного регулирования скорости трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Подходит для промышленного оборудования и коммерческих систем, обеспечивает стабильную работу при перегрузках до 150%, имеет встроенный тормозной модуль и поддержку Modbus.

Назначение и область применения

Преобразователь частоты NVF2G-2.2/TS4 управляет скоростью вращения электродвигателей, позволяя плавно запускать, останавливать и изменять обороты. Это снижает механический износ, экономит энергию и повышает точность процессов. Устройство применяется в системах с постоянным или переменным моментом: конвейерах, насосах, вентиляторах, дробилках, пилорамах, ПТО и других установках. Также подходит для жилых и коммерческих объектов - например, для систем вентиляции, водоснабжения или лифтов.

Технические характеристики

• Напряжение питания: 380 В +-15%
• Количество фаз: три
• Выходная мощность: 2,2 кВт
• Номинальный выходной ток: 5 А
• Максимальная выходная частота: 400 Гц
• Частота сети: 50/60 Гц
• Перегрузочная способность: 150% в течение 60 секунд
• Пусковой крутящий момент: до 150% от номинального при 0,5 Гц
• Степень защиты: IP21 - защищён от крупных частиц пыли и капель воды сверху
• Управление: четырёхквадрантное - позволяет работать в режимах движения и торможения в обоих направлениях
• Аналоговые входы: 2 (например, для сигналов 0–10 В или 4–20 мА)
• Цифровые входы: 6 (для команд старта, останова, переключения скоростей)
• Аналоговые выходы: 2 (для передачи информации о скорости, температуре, токе)
• Цифровые выходы: 4 (сигналы аварии, готовности, состояния)
• Интерфейсы: один порт RS-485 с поддержкой Modbus RTU
• Встроенное тормозное сопротивление: да - позволяет эффективно тормозить двигатель без внешних элементов
• ПИД-регулятор: встроен - для замкнутого контроля давления, уровня, температуры и других параметров

Совместимость и монтаж

Преобразователь частоты NVF2G-2.2/TS4 совместим с большинством трёхфазных асинхронных двигателей мощностью до 2,2 кВт. Для подключения требуется трёхфазная сеть 380 В. Монтаж выполняется на вертикальной поверхности с соблюдением зазора минимум 10 см вокруг корпуса для теплоотвода. Клеммы для силовой цепи и управления расположены снизу - доступны после снятия крышки. Обязательно использовать медные провода сечением не менее 4 мм2 для фаз и нуля. Нулевой провод не подключается к клемме PE - он соединяется отдельно с шиной заземления. Встроенный тормозной резистор требует подключения только при активном торможении; если не используется - клеммы остаются свободными.

Безопасность и стандарты

Преобразователь соответствует требованиям IEC 61800-5-1 и EN 61800-3. Защита IP21 предотвращает попадание крупных предметов и капель воды, но не рассчитана на влажные среды или прямое брызгание. Работает при температуре от –10C до +50C. Не допускается установка в местах с повышенной влажностью, конденсацией или химически агрессивной средой. Автоматическая защита от перегрева, перегрузки, короткого замыкания и потери фазы встроена.

Преимущества

• Высокий пусковой момент - двигатель развивает нужное усилие даже на низких частотах, что важно для тяжёлых нагрузок
• Встроенное тормозное сопротивление - исключает необходимость внешнего резистора в большинстве случаев
• ПИД-регулятор - позволяет реализовать замкнутый контур управления без внешнего контроллера
• Modbus RTU - легко интегрируется в системы автоматизации через PLC или SCADA
• Гибкое программирование - множество параметров настраивается через кнопки на панели
• Автономное энергосбережение - оптимизирует потребление при неполной нагрузке

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, пыли или агрессивных паров - степень защиты IP21 недостаточна для таких сред
• Не подходит для однофазных сетей - требует именно трёхфазное питание 380 В
• Максимальная частота 400 Гц ограничивает использование с высокоскоростными шпинделями (более 24 000 об/мин)
• Работает только с асинхронными двигателями - несовместим с синхронными, шаговыми или коллекторными моторами
• При длительной работе на максимальной перегрузке (150%) необходимо обеспечивать принудительное охлаждение

Примеры использования

• Конвейерная линия в пищевом производстве - плавный запуск и остановка, снижение ударных нагрузок
• Насосная станция водоснабжения - автоматическое поддержание давления с помощью ПИД-регулятора
• Вентиляционная система в торговом центре - энергосберегающий режим при малом числе посетителей
• Дробилка сырья - высокий пусковой момент позволяет уверенно запускать оборудование под нагрузкой
• Лифтовой механизм - четырёхквадрантное управление обеспечивает точное позиционирование

Практические советы

• При использовании ПИД-регулятора начните с коэффициентов P=1, I=0, D=0 и настраивайте по реакции системы
• Для долгой службы не закрывайте корпус - даже при наличии вентилятора важен свободный воздухообмен
• Если тормозной резистор не используется - отключите его от клемм, чтобы избежать лишнего нагрева
• Настройте параметры сети: допуск 15% позволяет работать при просадках, но при частых скачках используйте стабилизатор
• При подключении к Modbus - проверьте адрес устройства (по умолчанию 1) и скорость передачи (обычно 9600 бод)
• Загрузите прошивку с сайта CHINT - иногда обновления улучшают стабильность и расширяют возможности
