Приставка контактная лицевой установки 1НО+1НЗ ПКЛ-02 | 22170DEK DEKraft APC

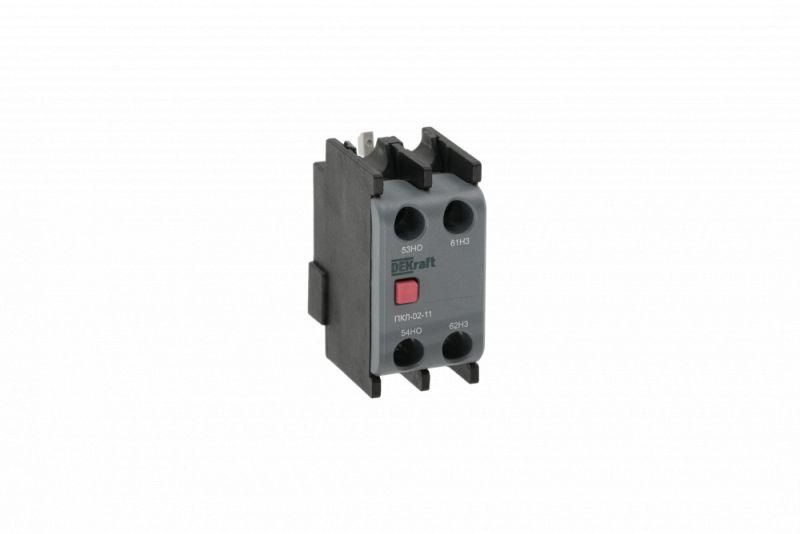

Приставка контактная лицевой установки 1 нормально открытый + 1 нормально закрытый контакт ПКЛ-02 от DEKraft - компактное устройство для расширения функционала контакторов за счёт добавления двух вспомогательных контактов. Подходит для монтажа на контакторы серий ПКЛ-02 и аналогичные модели других производителей.

Назначение и область применения

Приставка контактная ПКЛ-02 используется для увеличения числа вспомогательных контактов у контакторов, когда штатных контактов недостаточно для управления цепями сигнализации, блокировок или автоматизации. Устанавливается на контакторы для передачи состояния включения/выключения в другие устройства - например, в PLC, реле времени, индикационные лампы или системы контроля.

Подходит для применения в системах автоматизации: станках, конвейерах, насосных станциях, системах вентиляции и другом промышленном оборудовании, где требуется надёжная коммутация слабых токов.

Технические характеристики

• Тип контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ)
• Номинальный рабочий ток: 10 А
• Номинальное напряжение: до 690 В
• Степень защиты: IP20 - защита от доступа пальцами и крупными предметами, но не от пыли и воды
• Способ монтажа: фронтальная установка (лицевой монтаж)
• Тип подключения: винтовые зажимы
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Приставка ПКЛ-02 механически совместима с контакторами DEKRAFT серии КМ-102 и другими моделями, имеющими одинаковый интерфейс крепления. Для установки приставка плотно прижимается к корпусу контактора до щелчка - фиксация происходит за счёт встроенной защёлки. Монтаж выполняется с лицевой стороны контактора, без необходимости разборки или сверления.

Подключение проводов осуществляется через винтовые клеммы. Сечение жил: рекомендуется 0,5–2,5 мм2. Перед подключением убедитесь, что питание отключено.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электрооборудования низкого напряжения. Степень защиты IP20 обеспечивает безопасную работу в помещениях с контролируемой средой - не предназначен для установки во влажных, пыльных или наружных условиях.

Преимущества

• Увеличивает количество доступных контактов без замены всего контактора
• Простая и быстрая установка - фиксация защёлкой, не требует инструментов
• Высокая надёжность коммутации при токах до 10 А
• Широкая совместимость - работает с контактными аппаратами различных производителей
• Долгий срок службы благодаря качественным материалам и механической прочности

Ограничения применения

• Не применяется в условиях повышенной запылённости, влажности или воздействия брызг - из-за степени защиты IP20
• Не рассчитана на частые перегрузки выше 10 А - возможен выход из строя контактов
• Не подходит для работы с переменным током высокой частоты (>400 Гц) - не указано соответствие таким условиям
• Требует наличия подходящего по габаритам и типу крепления контактора - не универсальна для всех моделей

Примеры использования

• Добавление сигнала “контактор включен” в пульт управления станка
• Блокировка запуска второго двигателя при работающем первом
• Передача состояния в PLC для логического управления
• Индикация работы насоса через световой сигнал
• Работа с реле времени для последовательного включения оборудования

Практические советы

• Проверьте посадочные размеры контактора перед покупкой - даже если он другой марки, важно совпадение механизма крепления
• При использовании с мощными нагрузками - следите за температурой контактов; при нагреве более 60 C проверьте правильность подбора сечения провода
• Не используйте приставку ПКЛ-02 в качестве основного выключающего элемента - она предназначена только для вспомогательных цепей
• При сборке схемы учтите, что НО и НЗ работают противофазно - при включении контактора НО замыкается, а НЗ размыкается
• Артикул 22170dek - это точный идентификатор для заказа; при замене ищите именно ПКЛ-02 от DEKraft или SE (Dekraft)
