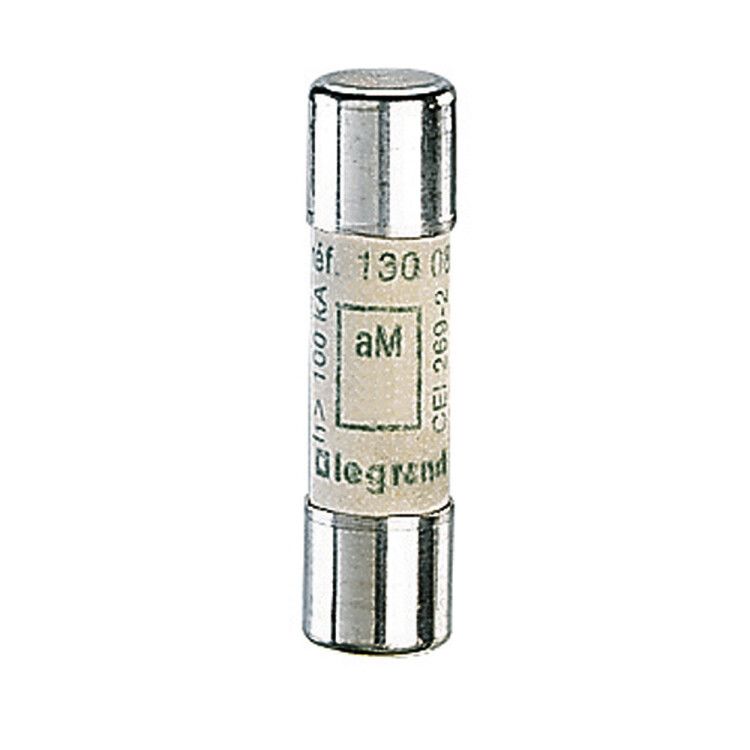

Предохранитель промышленный цилиндрический аМ 10x38 1а 500В без индикатора | 013001 Legrand

Вставка плавкая цилиндрическая тип аМ 10x38 1А 500В от Legrand Euro - это надёжный элемент защиты для цепей с высокими токами короткого замыкания, особенно в системах с электродвигателями. Артикул 013001 соответствует стандартным габаритам и применяется в промышленном оборудовании и распределительных щитах.

Назначение и область применения

Вставка плавкая цилиндрическая тип аМ 10x38 1А 500В защищает электрические цепи от повреждений при коротком замыкании. Она используется в комплектных аппаратах - автоматических выключателях, рубильниках, контакторах - где требуется быстрое отключение при аварийных токах. Подходит для установки на промышленных станках, конвейерах, насосах, вентиляционных системах, а также в распределительных щитах жилых и общественных зданий.

Технические характеристики

• Номинальный ток: 1 А - максимальный постоянный ток, который вставка выдерживает без перегорания;
• Номинальное напряжение: 500 В - максимальное рабочее напряжение переменного тока;
• Габариты: 10×38 мм - стандартный размер для совместимости с большинством держателей предохранителей;
• Отключающая способность: 100 кА - способность безопасно прервать ток короткого замыкания до этого значения;
• Категория применения: аМ - предназначена исключительно для защиты от коротких замыканий, не рассчитана на длительную перегрузку;
• Характеристика срабатывания: T - медленная, с задержкой, чтобы избежать ложных срабатываний при пусковых токах двигателей;
• Тип тока: переменный (AC);
• Рабочая частота: 42–62 Гц - оптимальна для сетей 50 Гц, допускает колебания +-10%

Совместимость и монтаж

Вставка плавкая цилиндрическая тип аМ 10x38 1А 500В устанавливается в держатели типа “на аппарат” - то есть в специальные гнёзда, расположенные на корпусе коммутационного устройства. Монтаж осуществляется вручную: вставка вводится в контактные пластины до фиксации. Убедитесь, что держатель соответствует размеру 10×38 мм и имеет номинальное напряжение не ниже 500 В. Не используйте адаптеры или самодельные крепления - это нарушает безопасность.

Безопасность и стандарты

Вставка соответствует требованиям международного стандарта IEC 60269-1/2 для предохранителей категории аМ. Применение в соответствии с нормами снижает риск возгорания и поражения током. После срабатывания вставка подлежит обязательной замене - восстановление невозможно.

Преимущества

• Высокая отключающая способность (100 кА) обеспечивает защиту даже при серьёзных КЗ;
• Характеристика T позволяет работать в цепях с высокими пусковыми токами (например, у электродвигателей), не вызывая ложных срабатываний;
• Стандартные габариты 10×38 мм обеспечивают широкую совместимость с продукцией Legrand и других производителей;
• Надёжная конструкция с металлическими концевыми контактами минимизирует нагрев и окисление.

Ограничения применения

• Не предназначен для защиты от длительных перегрузок - для этого требуются тепловые реле или автоматы с характеристикой B/C/D;
• Работает только в цепях переменного тока - нельзя использовать в постоянном токе (DC);
• Не рекомендуется применять в условиях повышенной вибрации без дополнительной фиксации держателя;
• Не подходит для цепей с частотой ниже 42 Гц или выше 62 Гц - возможны изменения времени срабатывания.

Примеры использования

• Защита питающей цепи двигателя мощностью до 0,75 кВт в станке с ЧПУ;
• Фазовая защита в распределительном щите жилого дома для группы розеток;
• Автоматический выключатель Legrand с встроенным держателем для вставки 1А - как часть модульной системы защиты;
• Щит управления конвейерной линией с несколькими асинхронными двигателями.

Практические советы

• Выбирая вставку, проверьте, что её номинальный ток (1 А) соответствует расчетному току нагрузки + запас на пуск; не ставьте более мощную - это лишит защиту эффективности;
• При замене всегда используйте оригинальную вставку того же типа и класса - аМ, T, 1А, 500 В - аналоги могут иметь другую характеристику срабатывания;
• Обязательно отключите питание перед заменой - даже малый ток может быть опасен при поврежденной изоляции;
• Если вставка срабатывает часто - проверьте цепь на КЗ, перегрузку или неисправность оборудования, а не просто меняйте вставку;
• Для удобства обслуживания выбирайте держатели с индикатором сработавшей вставки - это экономит время диагностики.
