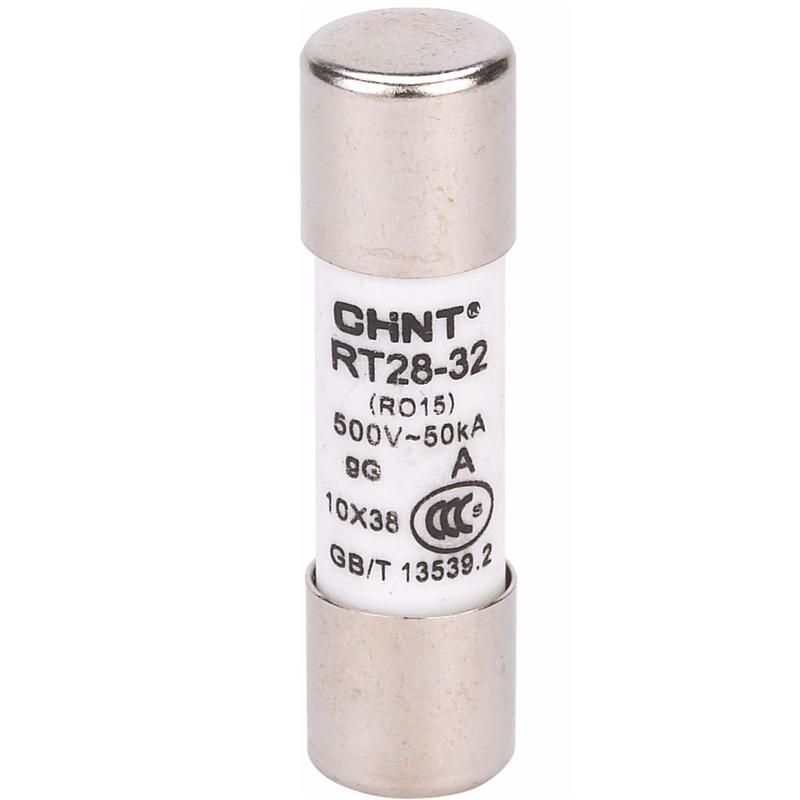

Плавкая вставка цилиндрическая RT28-32 4A 10х38 | 520250 CHINT

Плавкая вставка цилиндрическая RT28-32 4А 10х38 от бренда CHINT предназначена для защиты электрооборудования от перегрузок и коротких замыканий. Эта модель используется в сетях переменного тока с частотой 50 Гц и напряжением до 500 В, особенно там, где требуется надёжная отключающая способность - например, в щитах управления, силовых шкафах и распределительных устройствах.

Назначение и область применения

Плавкая вставка цилиндрическая RT28-32 4А 10х38 защищает оборудование от повреждений при аварийных режимах: длительных перегрузках и коротких замыканиях. Она соответствует категории применения gL/gG - значит, обеспечивает полную отключающую способность и подходит для широкого круга задач. Применяется в системах с номинальным током до 63 А, включая силовые цепи, преобразователи частоты, контакторы и другие компоненты распределительных устройств. Для защиты конденсаторных установок рекомендуются вставки другой серии - RT36-00.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который вставка выдерживает без ;
• Номинальное напряжение: 500 В AC - допустимый уровень напряжения сети переменного тока;
• Габариты: 10×38 мм - стандартный размер для совместимости с большинством держателей серии RT28;
• Отключающая способность: 50 кА - максимальный ток короткого замыкания, который вставка безопасно прерывает;
• Тип напряжения: AC - работает только в сетях переменного тока;
• Частота: 50 Гц - оптимальна для промышленных и бытовых сетей России и стран СНГ;
• Категория: gL/gG - полная отключающая способность, универсальное использование;
• Индикация: наличие сигнального элемента (обозначение Х) - неоновая лампа показывает состояние вставки (перегорела/рабочая).

Совместимость и монтаж

Плавкая вставка цилиндрическая RT28-32 4А 10х38 устанавливается в держатели серии RT28, которые имеют соответствующую форму гнезд и контактные площадки. Размер 10×38 мм гарантирует точную посадку без люфтов. Перед установкой проверьте соответствие класса вставки (gG) требованиям оборудования. Убедитесь, что держатель рассчитан на ток 4 А и напряжение 500 В. Отключение питания обязательно перед заменой - даже при наличии индикатора нельзя полагаться исключительно на него.

Безопасность и стандарты

Плавкая вставка RT28-32 соответствует международному стандарту IEC 60269-1 и IEC 60269-2 для предохранителей категории gG. Индикатор на корпусе выполнен по принципу безопасности: он не влияет на коммутирующие свойства вставки и служит лишь информационным сигналом. Наличие сертификатов производителя CHINT подтверждает соответствие требованиям безопасности ЕЭК и ГОСТ Р МЭК 60269.

Преимущества

• Высокая отключающая способность - 50 кА позволяет использовать в местах с высокими токами КЗ;
• Удобная индикация состояния через неоновую лампу - снижает время диагностики отказов;
• Стандартные размеры - легко заменить на аналогичные модели других брендов;
• Материалы и технология изготовления обеспечивают долгий срок службы при нормальных условиях эксплуатации;
• Подходит для автоматизированных систем благодаря четко выраженной характеристике времени–тока.

Ограничения применения

• Не постоянному току DC - только для переменного тока 50 Гц;
• Не предназначен для защиты двигателей - для этого используйте вставки типа aM или специальные предохранители RT36-00 для конденсаторов;
• Не следует использовать в средах с повышенной запылённостью без дополнительной герметизации держателя - хотя сама вставка имеет IP20, внешняя защита зависит от корпуса;
• Не рекомендуется многократная замена при частых срабатываниях - указывает на проблемы в цепи, требующие ремонта.

Примеры использования

• Защита входных цепей частотных преобразователей на заводах;
• Щитовое оборудование в жилых комплексах и административных зданиях;
• Цепи управления насосными станциями и воздушными компрессорами;
• Распределительные пункты на объектах с мощностями до 40 кВт;
• Автоматические системы освещения и HVAC.

Практические советы

• Выбирая вставку, всегда сверьте её номинальный ток (4 А) с расчетным током нагрузки - лучше иметь запас 10–20%, чтобы избежать ложных срабатываний;
• Проверяйте целостность индикатора после каждого срабатывания; если лампочка не светится - вставка перегорела;
• При замене используйте оригинальные держатели от CHINT или совместимые по форме и материалу - некачественные держатели вызывают нагрев и выход из строя;
• Не закручивайте фиксирующий механизм слишком сильно - можно повредить керамический корпус вставки RT28-32;
• Храните запасные вставки в сухом месте, избегая механических воздействий - хрупкий корпус восприимчив к трещинам.
