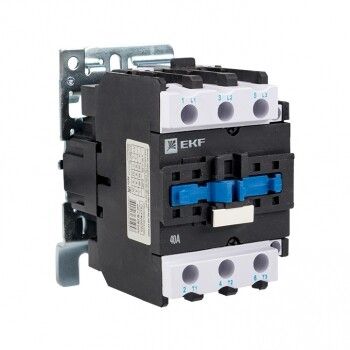

Пускатель электромагнитный серии ПМЛ-3160М 40А 230В Basic | pml-s-40-230-basic EKF

Пускатель электромагнитный ПМЛ-3160М 40А 230В AC Basic от EKF предназначен для дистанционного включения и отключения электродвигателей мощностью до 18 кВт. Устройство устанавливается на DIN-рейку и подходит для частых операций в шкафах автоматизации. Артикул pml-s-40-230-basic соответствует базовой серии EKF Basic.

Назначение и область применения

Пускатель электромагнитный ПМЛ-3160М 40А 230В AC Basic используется для управления трёхфазными асинхронными двигателями. Он обеспечивает безопасное включение и отключение нагрузки через управление катушкой, что исключает необходимость ручного воздействия на силовые цепи. Применяется в системах автоматизации: насосах, вентиляторах, компрессорах, конвейерах, станках с малой и средней нагрузкой. Подходит для установки в распределительных щитах с доступом персонала.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 40 А
• Напряжение катушки управления: 230 В AC
• Количество главных контактов: 3 замыкающих, 0 размыкающих
• Количество вспомогательных контактов: 1 нормально открытый (НО), 1 нормально закрытый (НЗ)
• Номинальная мощность двигателя: 18 кВт
• Способ монтажа: крепление на DIN-рейку 35 мм
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям и от крупных предметов, но не от пыли и воды
• Подключение силовых цепей: винтовые зажимы
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный ПМЛ-3160М 40А 230В AC Basic совместим с медными и алюминиевыми проводами сечением до 16 мм2. Для надёжного соединения используйте подходящие наконечники. Монтаж выполняется на стандартную DIN-рейку - устройство фиксируется защёлкой без инструментов. Катушка управления рассчитана на 230 В AC - не допускается подключение к сети 110 В или постоянному току. Вспомогательные контакты можно использовать для сигнализации состояния или блокировок в цепях управления.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 предотвращает случайное прикосновение к токоведущим элементам, но не обеспечивает герметичность. Устройство предназначено для внутреннего монтажа в закрытых щитах. Не применяйте в условиях повышенной запылённости, влажности или на открытом воздухе.

Преимущества

• Устойчивая работа при частых включениях - оптимально для задач с циклической нагрузкой
• Простая установка благодаря креплению на DIN-рейку
• Чёткая визуальная индикация положения контактов (по положению рычага)
• Поддержка двух типов проводов - медь и алюминий
• Наличие вспомогательных контактов позволяет реализовать логические функции без внешних реле

Ограничения применения

• Не подходит для частого включения/выключения более 600 раз в час - для таких режимов рекомендованы модели серии EKF PROxima
• IP20 не защищает от пыли и влаги - нельзя использовать вне щита
• Нет встроенной тепловой защиты - необходимо дополнительно устанавливать тепловое реле при защите двигателей
• Катушка работает только от 230 В AC - несовместима с другими напряжениями

Примеры использования

• Управление насосом в системе водоснабжения
• Включение вентилятора в HVAC-системе
• Автоматический пуск компрессора в воздушной линии
• Контроль движения конвейера на сборочном участке
• Циклический запуск станка с ЧПУ при работе по программе

Практические советы

• Проверьте соответствие напряжения катушки (230 В AC) перед подключением - неверное питание приведёт к выходу из строя
• Используйте наконечники на алюминиевых проводах - это снижает риск окисления и плохого контакта
• При проектировании учтите, что вспомогательные контакты имеют ограниченную коммутационную способность - они не предназначены для управления основной нагрузкой
• Для защиты двигателя от перегрузки обязательно подключите тепловое реле (например, LR2) последовательно с контактами пускателя
• При замене старого пускателя сверьте габариты - ПМЛ-3160М имеет стандартные размеры, но проверьте свободное место на рейке
