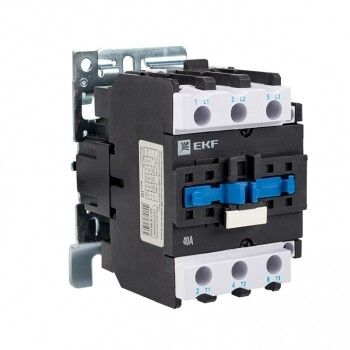

Пускатель электромагнитный серии ПМЛ-3160М 40А 400В Basic - это надёжный магнитный пускатель от EKF, предназначенный для удалённого включения и отключения электродвигателей мощностью до 18 кВт. Устройство смонтировано на DIN-рейку, подходит для промышленных автоматизированных систем и легко интегрируется в существующую аппаратуру.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-3160М 40А 400В Basic используется для дистанционного запуска и остановки трёхфазных асинхронных двигателей. Подходит для оборудования с частым, но не интенсивным включением: насосы, вентиляторы, компрессоры, конвейеры, малые станки. Не предназначен для частых пусков более 60 раз в час - для таких задач рекомендуются модели серии KМЭ EKF PROxima.

Технические характеристики

• Номинальный ток: 40 А - способен выдерживать нагрузку до 18 кВт при переменном токе
• Напряжение катушки управления: 340–440 В AC - работает в широком диапазоне сетевого напряжения
• Род тока: переменный (AC) - совместим с трёхфазными сетями 380–400 В
• Количество контактов: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - позволяет реализовать базовые схемы управления
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и влаги
• Способ подключения: винтовые зажимы - удобны для медных и алюминиевых проводов
• Гарантийный срок: 12 месяцев

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-3160М 40А 400В Basic устанавливается на стандартную DIN-рейку 35 мм. Монтаж не требует специальных инструментов - устройство фиксируется защёлкой. Для подключения силовых проводов используйте винтовые клеммы: допускаются медные и алюминиевые жилы сечением до 16 мм2. Управляющая катушка подключается через отдельные клеммы на передней панели - соблюдайте полярность и напряжение 340–440 В.

Безопасность и стандарты

Пускатель соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Конструкция исключает самопроизвольное включение при отсутствии питания. Отключение происходит за счёт механического возврата пружины - безопасно даже при отказе электроники. Однако IP20 не обеспечивает защиту от пыли и влаги - не применяйте в сырых, пыльных или наружных условиях без дополнительной защиты.

Преимущества

• Универсальная совместимость с типичными промышленными сетями 380–400 В
• Поддержка алюминиевых и медных проводов - снижает затраты на монтаж
• Простая установка на DIN-рейку - экономит время при сборке щитов
• Чёткая визуализация положения контактов - можно определить состояние включения без тестера

Ограничения применения

• Не подходит для частых пусков (более 60 раз/час) - быстрый износ контактов
• IP20 - нельзя использовать во влажных помещениях, на улице или в местах с высокой запылённостью
• Отсутствие тепловой защиты - требуется внешний тепловое реле при защите двигателя от перегрузки
• Ограниченное количество вспомогательных контактов - для сложных схем потребуется дополнительный модуль

Примеры использования

• Автоматизация насосной станции - управление подачей воды по сигналу от датчика уровня
• Конвейерная линия - включение/выключение транспортера по команде PLC
• Вентиляционная система - пуск вентилятора при достижении температурного порога
• Малогабаритный металлорежущий станок - ручное или кнопочное управление

Практические советы

• Проверьте напряжение катушки перед подключением - выход из строя возможен при превышении 440 В
• Затягивайте винты клемм равномерно - переусиливать нельзя, чтобы не повредить контактную группу
• Для длительной работы с нагрузкой близкой к 40 А - обеспечьте хорошую вентиляцию вокруг пускателя
• Если нужна защита от перегрузки - установите термореле серии TEP или аналогичное рядом на DIN-рейке
• При замене старого пускателя - сверьте габариты и расположение клемм: ПМЛ-3160М 40А 400В Basic имеет стандартную форму, но отличается от некоторых импортных аналогов
