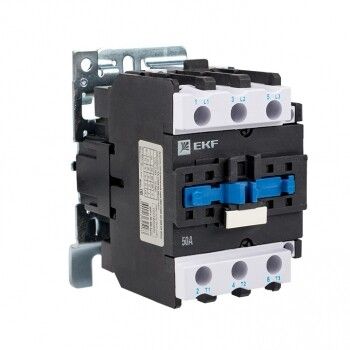

Пускатель электромагнитный серии ПМЛ-3160М 50А 400В Basic | pml-s-50-400-basic EKF

Пускатель электромагнитный серии ПМЛ-3160М 50А 400В от EKF предназначен для удалённого включения и отключения трёхфазных электродвигателей мощностью до 22 кВт. Модель выполнена в исполнении DIN-рейка, что упрощает установку в распределительных щитах. Артикул pml-s-50-400-basic соответствует базовой версии серии Basic - оптимальному решению для типичных промышленных задач с умеренной нагрузкой.

Назначение и область применения

Пускатель электромагнитный серии ПМЛ-3160М 50А 400В используется для безопасного запуска и остановки асинхронных двигателей переменного тока. Подходит для автоматизации оборудования: насосов, вентиляторов, компрессоров, конвейеров и других устройств с постоянной или редко меняющейся нагрузкой. Применяется в промышленных щитах, на производствах, в объектах ЖКХ и торговле. Не рекомендован для частых пусков более 60 раз в час - для таких режимов лучше выбрать серию KME PROxima.

Технические характеристики

• Номинальный ток: 50 А - способен выдерживать длительную работу с током до этого значения;
• Напряжение катушки управления: 340–440 В AC - работает только при таком уровне напряжения; важно проверить соответствие сети перед подключением;
• Номинальная мощность двигателя: 22 кВт - рассчитан на управление именно этими двигателями;
• Количество главных контактов: 3 замыкающих, 0 размыкающих - обеспечивает полное включение/выключение всех трёх фаз;
• Вспомогательные контакты: 1 нормально открытый (НО) + 1 нормально закрытый (НЗ) - используются для сигнализации, блокировок и управления другими цепями;
• Род тока: переменный (AC) - не постоянный ток;
• Степень защиты IP20 - защищён от доступа пальцами и крупными предметами, но не от пыли и воды - требует установки внутри закрытого шкафа;
• Способ подключения: винтовые зажимы - совместим с медными и алюминиевыми проводами;
• Способ монтажа: на DIN-рейку 35 мм - легко фиксируется в любом стандартизированном щите;
• Гарантия: 12 месяцев - действует при соблюдении условий эксплуатации.

Совместимость и монтаж

Пускатель электромагнитный серии ПМЛ-3160М 50А 400В устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения силовых цепей используйте провода сечением до 16 мм2 (медные) или до 25 мм2 (алюминиевые). Убедитесь, что винтовые зажимы плотно затянуты - слабый контакт вызывает перегрев. Вспомогательные контакты подключаются через клеммы на лицевой стороне устройства. Обязательно подключайте катушку управления к контроллеру или кнопкам старта/стопа с напряжением 340–440 В AC - другие уровни не работают.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Защита IP20 исключает случайный доступ к токоведущим частям, но не защищает от внешней среды - поэтому монтировать ПМЛ-3160М можно только во внутренних помещениях, в герметичных щитах. Отсутствуют функции тепловой защиты - для защиты двигателя требуется отдельный тепловое реле.

Преимущества

• Простая и надёжная механическая конструкция - минимум отказов при правильной эксплуатации;
• Поддержка алюминиевых и медных проводов - гибкость при модернизации существующих сетей;
• Фиксация на DIN-рейке - быстрый монтаж и демонтаж без сверления;
• Чёткий визуальный индикационный статус - положение рычага показывает состояние контактов;
• Цены ниже аналогов с тем же классом тока - выгодное решение для массового внедрения.

Ограничения применения

• Не предназначено для частых включений (более 60 раз/час) - высокий риск износа контактов;
• Не имеет встроенной тепловой защиты - обязательно использовать с термореле при работе с двигателями;
• IP20 - нельзя устанавливать в сырых, пыльных или наружных условиях;
• Только переменный ток - несовместим с источниками постоянного тока;
• Нет возможности увеличить число вспомогательных контактов - ограниченный набор (1НО+1НЗ);
• Не подходит для регулирования скорости или мягкого пуска - только ON/OFF-функционал.

Примеры использования

• Автоматический запуск водоотводящего насоса в канализационной станции;
• Управление вентиляцией в офисном помещении через PLC;
• Включение конвейера на пищевом производстве после срабатывания датчика наличия продукта;
• Контроль работы воздушного компрессора в мастерской - с использованием кнопочного пункта и световой индикации через НО-контакт.

Практические советы

• Выбирая пускатель электромагнитный серии ПМЛ-3160М 50А 400В, всегда сравнивайте рабочую нагрузку двигателя с его номиналом - допускается 80–90 % от максимума для долгой службы;
• Проверьте напряжение катушки перед первым включением - неверное питание выводит устройство из строя;
• При подключении алюминиевых проводов используйте переходники или специальные смазки - предотвращает оксидацию;
• Обеспечьте свободный доступ к устройству для обслуживания - даже при хорошей защите контакты периодически осматривают;
• Если двигатель часто запускают - выбирайте модель КМЭ PROxima вместо этой - она рассчитана на повышенную износостойкость.
