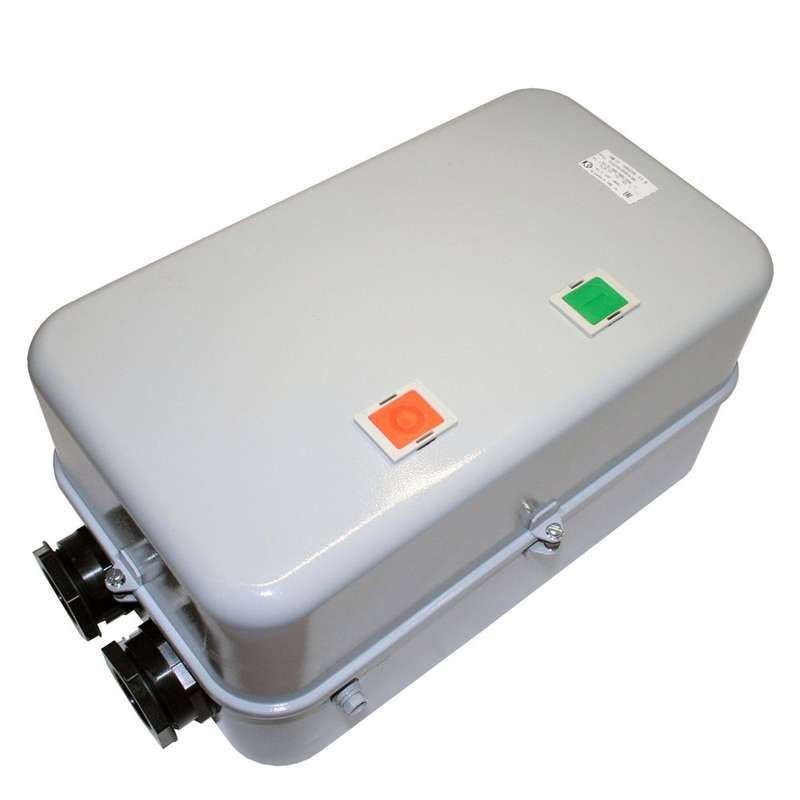

Пускатель электромагнитный ПМ12-100220 У2 В 220В 1002 - 068220221ВВ220000320 КашинЗЭА

Пускатель электромагнитный У2 В 220В 95А категория 220В AC - устройство для дистанционного запуска, остановки и защиты трёхфазных двигателей от перегрузок и обрыва фаз. Произведён компанией КЗЭА, артикулы пм12-100220 и 068220221вв220000320 подходят для стационарной установки в системах управления электроприводами.

Назначение и область применения

Пускатель электромагнитный У2 В 220В 95А категория 220В AC предназначен для коммутирования трёхфазных асинхронных с короткозамкнутым ротором. Он обеспечивает удалённое включение и выключение двигателя, а также защищает его от длительных перегрузок и потери одной из фаз. Применяется в стационарных установках: насосах, вентиляторах, конвейерах, станках и других механизмах с постоянной нагрузкой. Подходит для сетей переменного тока частотой 50–60 Гц и напряжением до 660 В.

Технические характеристики

• Номинальный ток: 100 А - максимальный рабочий ток через силовые контакты;
• Номинальная мощность: 45 кВт - рекомендованная мощность двигателя при напряжении 380 В;
• Напряжение катушки управления: 220 В AC - требует питания именно этой величины для срабатывания;
• Тепловое реле: да - встроено, с диапазоном настройки защиты от перегрузки 74 А;
• Степень защиты: IP54 - защищён от пыли и брызг воды с любого направления;
• Климатическое исполнение: У2 - работает при температуре от −25 C до +55 C, допустима повышенная влажность;
• Количество контактов: 3 нормально открытых (НО) силовых + 2 нормально закрытых (НЗ) + 2 нормально открытых (НО) вспомогательных - позволяет реализовать базовые схемы управления;
• Способ монтажа: на монтажную плату - крепится болтами к металлической поверхности, не имеет DIN-рейки;
• Тип электрического соединения: винтовые зажимы - надёжное, но требует периодической проверки затяжки;
• Класс выпуска: Class 10 - тепловое реле отключает двигатель при перегрузке в течение 10 секунд при токе в 7,2×Iном;
• Индикация: есть - наличие светодиода указывает на состояние включения; однако световых сигнализаторов нет - индикация внутренняя, без внешнего вывода.

Совместимость и монтаж

Пускатель электромагнитный У2 В 220В 95А категория 220В AC совместим с любыми трёхфазными двигателями мощностью до 45 кВт при питании 380/400 В. Монтаж выполняется исключительно на жесткую металлическую плиту - нельзя использовать на пластиковых или деформируемых поверхностях. Соединение проводов - только винтовое, требуется момент затяжки согласно документации производителя. Напряжение катушки 220 В AC должно соответствовать сети управления - использование 380 В повредит катушку. Тепловое реле предварительно настраивается на ток 74 А - можно изменить в рамках указанного диапазона, но не ниже минимального значения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.4.1 и международному IEC 60947-4-1. Защита IP54 снижает риск поражения током при случайном попадании жидкости или пыли. Отдельно следует отметить необходимость установки ограничителя перенапряжения (ОПН) параллельно катушке - он продлевает срок службы устройства, особенно при частых включениях. Без него возможны пробои изоляции катушки вследствие самоиндукции при отключении.

Преимущества

• Встроенное тепловое реле eliminates потребность во внешнем термореле - экономит место и время сборки;
• Высокая степень защиты IP54 делает его пригодным для помещений с высокой влажностью или наличием пыли;
• Чёткая индикация состояния включения помогает оператору контролировать работу без дополнительных приборов;
• Готовый набор вспомогательных контактов (4 НО+2 НЗ) позволяет собирать простые схемы самоблокировки и реверса без модификаций;
• Производитель КЗЭА гарантирует долговечность механических элементов при работе до 1 млн циклов.

Ограничения применения

• Не частотным преобразователям - рассчитан только на прямой пуск;
• Максимальная температура окружающей среды - +55 C - выше этого значения возможны отказы теплового реле;
• Отсутствуют внешние световые индикаторы - невозможно подключить сигнал на пульт управления без дополнительных реле;
• Монтаж только на плату - несовместим с DIN-рейкой, что усложняет замену в уже смонтированных щитах;
• Не предназначен для работы в условиях взрывоопасной среды или химически активных газов.

Примеры использования

• Автоматическая система подачи воды - пускатель управляет насосом 45 кВт с защитой от сухого хода;
• Лента конвейера на пищевом предприятии - регулярный пуск/остановка с учётом перегрузки при забивании;
• Воздуходувка в системе вентиляции - работа в режиме круглосуточного функционирования с автоматическим отключением при перегреве;
• Циркуляционный насос в системе отопления - сочетание с кнопочной станцией и тепловым реле для безопасности.

Практические советы

• Перед первым включением обязательно проверьте затяжку винтовых зажимов - слабый контакт вызывает нагрев и выход из строя;
• Настройте тепловое реле точно на ток двигателя - лучше немного меньше, чем больше, чтобы избежать ложных срабатываний;
• Обязательно установите ОПН параллельно катушке - даже если производитель не указывает его обязательность, это снижает риск аварии;
• Проверяйте температуру корпуса после нескольких часов работы - если она превышает 50 C, возможно, нарушен теплоотвод или завышена нагрузка;
• Для частых включений (>10 раз/час) используйте пускатель только с ОПН и следите за износом контактов каждые 6 месяцев.
