Пускатель ПМ12-040200 УХЛ4 В, 380В, (2з+2р), РТТ-121, (30-40А)| 312443 | КЭАЗ

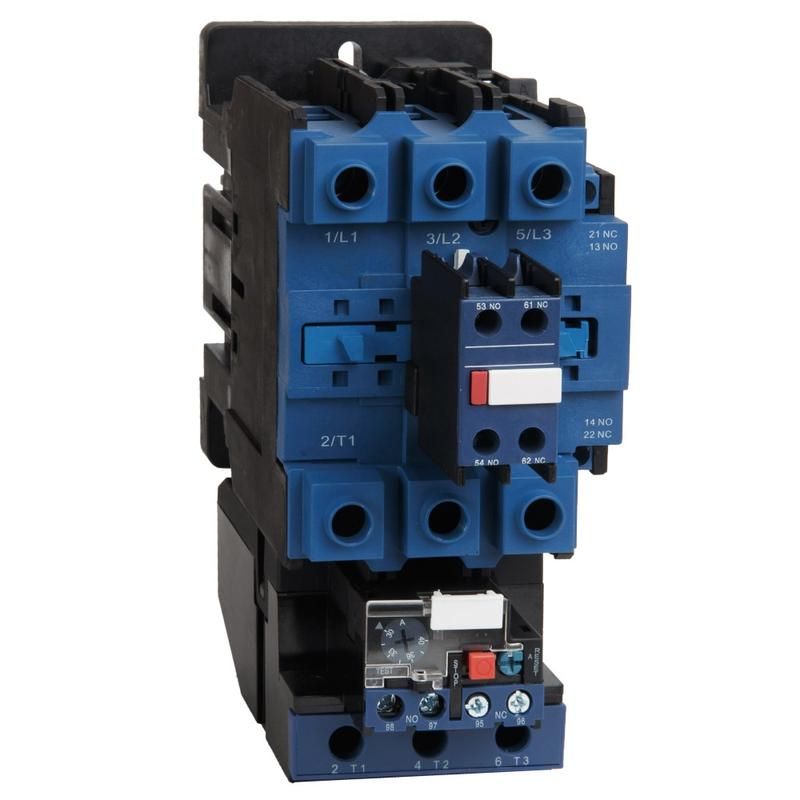

Пускатель ПМ12-040200 УХЛ4 В - это контактный аппарат прямого пуска с тепловой защитой, предназначенный для коммутации трёхфазных электродвигателей мощностью до 18,5 кВт. Бренд КЭАЗ обеспечивает надёжность в условиях промышленного использования, а артикул 312443 соответствует сериям ПМЛ и РТЛ.

Назначение и область применения

Пускатель ПМ12-040200 УХЛ4 В используется для включения и выключения трёхфазных асинхронных двигателей прямым пуском. Подходит для автоматизации оборудования, где требуется частое включение/выключение: насосы, вентиляторы, компрессоры, конвейеры, станки с малой инерцией нагрузки. Тепловое реле защищает двигатель от перегрузки по току, предотвращая перегрев обмоток.

Технические характеристики

• Напряжение питания катушки управления: 380 В переменного тока (AC)
• Номинальный рабочий ток главной цепи: 40 А
• Номинальная мощность двигателя: 18,5 кВт
• Количество нормально открытых (НО) контактов: 2
• Количество нормально закрытых (НЗ) контактов: 2
• Тепловое реле защиты: да, с регулируемым порогом срабатывания (диапазон 30–40 А)
• Условный ток короткого замыкания: 3 кА - способен выдерживать кратковременные аварийные токи без повреждений
• Класс срабатывания теплового реле: Class 10A - время отключения при перегрузке 10×Iн составляет 10–20 секунд
• Степень защиты корпуса: IP00 - нет защиты от внешних воздействий, требует установки в щите или защищённом месте
• Максимальная температура окружающей среды: +40 C
• Тип тока: переменный (AC)
• Способ присоединения: винтовые зажимы для главной и управляющей цепи
• Световая индикация: отсутствует

Совместимость и монтаж

Пускатель ПМ12-040200 УХЛ4 В монтируется на DIN-рейку или жестко к панели с помощью винтов. Главные силовые контакты и контакты управления подключаются через винтовые зажимы - необходимо использовать провода сечением, соответствующим току 40 А (обычно 6–10 мм2 медный). Для работы с тепловым реле РТТ-121 важно соблюдать соответствие токового диапазона (30–40 А) и типа двигателя. Катушка управления рассчитана исключительно на 380 В AC - применение другого напряжения вызовет выход из строя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.4.1 и международному стандарту IEC 60947-4-1. Класс защиты IP00 требует обязательного размещения внутри распределительного шкафа. Применение вне герметичной или защищённой среды недопустимо - риск попадания пыли, влаги или сторонних предметов в механизм контактов.

Преимущества

• Высокая механическая износостойкость благодаря исполнению КЭАЗ - срок службы до 1 млн операций
• Встроенный термореле РТТ-121 снижает необходимость в отдельных устройствах защиты
• Чёткое разделение функций: 2 НО и 2 НЗ контакта позволяют реализовать сложную логику управления без дополнительных реле
• Поддержка высоких токов короткого замыкания (3 кА) повышает безопасность сети

Ограничения применения

• Не предназначен для работы в условиях повышенной запылённости, влажности или агрессивной среды - степень защиты IP00 не допускает открытую установку
• Не работает при напряжении ниже 340 В или выше 420 В на катушке - возможны отказы включения или подгорание обмотки
• Не рекомендован для частого пуска более 60 раз в час - превышение сокращает срок службы контактов
• Тепловое реле не защищает от однофазного режима - требуется дополнительная защита (например, фазовый контроль)
• Отсутствие индикации затрудняет диагностику состояния - необходимо подключить внешние индикаторы

Примеры использования

• Автоматический пуск насосной станции в системе водоснабжения
• Управление вентилятором охлаждения в технологическом оборудовании
• Коммутирование конвейера на пищевом производстве
• Включение компрессора в воздушной системе с давлением до 8 бар

Практические советы

• При монтаже проверьте плотность затяжки винтов - слабый контакт вызывает нагрев и выход из строя
• Выбирайте провода с запасом по сечению: для 40 А используйте минимум 10 мм2 меди
• Настройте тепловое реле точно по току двигателя - не доверяйте максимальному значению 40 А, если двигатель потребляет 32 А
• Обязательно устанавливайте Пускатель ПМ12-040200 УХЛ4 В в закрытом щите с уровнем защиты IP54 и выше
• Для удалённого управления подключите кнопочные посты к катушке через экранированный кабель - это снизит помехи
• Проверяйте состояние контактов каждые 6 месяцев при интенсивной эксплуатации - окисление и подгар снижают надёжность
