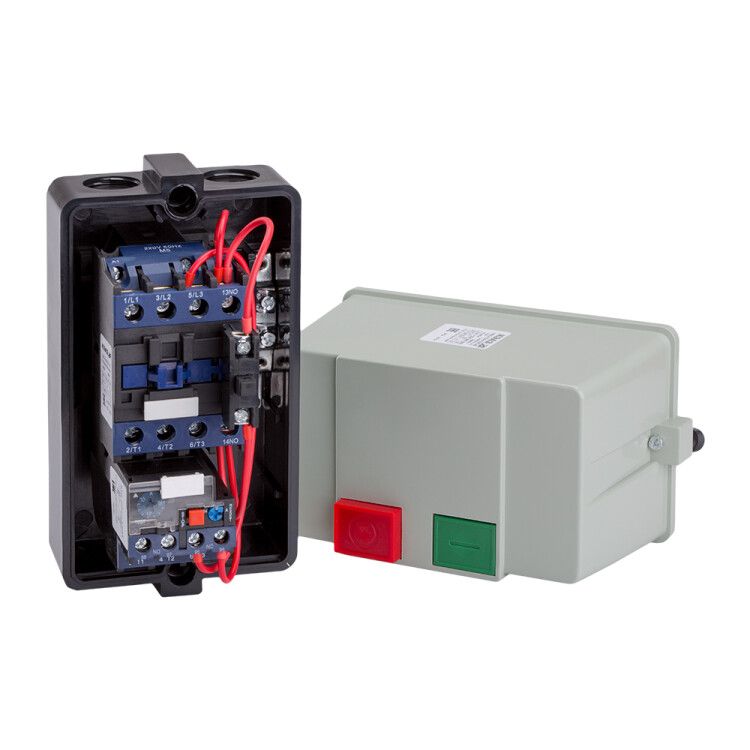

Пускатель магнитный ПМЛ 2220 25А 220AC (9-13А) УХЛ3 Б КЭАЗ 110712

Пускатель магнитный ПМЛ-2220-25А-220AC-(9-13А)-УХЛ3-Б от КэАЗ предназначен для частого включения и отключения трёхфазных электродвигателей мощностью до 11 кВт. Устройство работает с сетью 220 В переменного тока, имеет встроенную тепловую защиту с регулируемой уставкой 9–13 А и защищено от пыли и брызг воды (IP54). Подходит для установки на монтажной плате в условиях умеренного и холодного климата.

Назначение и область применения

Пускатель магнитный ПМЛ-2220-25А-220AC-(9-13А)-УХЛ3-Б используется для безопасного запуска и остановки трёхфазных асинхронных двигателей. Он применяется там, где требуется частое управление нагрузкой: насосы, компрессоры, вентиляторы, конвейеры, станки с ЧПУ. Модель обеспечивает автоматическую защиту двигателя от перегрузки благодаря встроенному тепловому реле с диапазоном уставок 9–13 А.

Технические характеристики

• Номинальный рабочий ток: 25 А
• Род тока: переменный (AC), 50/60 Гц
• Напряжение управления: 220 В
• Количество силовых полюсов: 3
• Количество нормально открытых (НО) контактов: 1
• Количество нормально закрытых (НЗ) контактов: 3
• Номинальная мощность двигателя: 11 кВт
• Диапазон уставок теплового реле: 9–13 А
• Степень защиты: IP54 (защита от пыли и брызг воды)
• Климатическое исполнение: УХЛ3 (для работы при температуре от −40C до +40C, повышенной влажности)
• Максимальное сечение кабеля: 4 мм2
• Условный номинальный ток короткого замыкания: 3 кА
• Способ монтажа: на монтажную плиту (панель)
• Тип подключения: винтовые зажимы
• Нормативный документ: ТУ 3427-042-05758109-2008

Совместимость и монтаж

Пускатель магнитный ПМЛ-2220-25А-220AC-(9-13А)-УХЛ3-Б рассчитан на монтаж на специальную металлическую или пластиковую платформу (монтажную плиту) с фиксацией через крепёжные отверстия. Для подключения используйте провода сечением не более 4 мм2 - большие жилы не войдут в зажимы. Обязательно проверьте соответствие напряжения катушки управления (220 В AC) вашей сети; использование другого напряжения выведет устройство из строя. Клеммы выполнены винтового типа - затягивайте надёжно, но без усилия, чтобы не повредить контакт.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3427-042-05758109-2008. Защита IP54 предотвращает попадание пыли внутрь корпуса и защищает от брызг воды с любого направления. Тепловое реле с уставкой 9–13 А отключает двигатель при длительном превышении тока, снижая риск перегрева и выхода из строя. Предельный ток короткого замыкания 3 кА позволяет использовать пускатель в системах с ограниченной мощностью КЗ, типичных для распределительных щитов средних объектов.

Преимущества

• Встроенное тепловое реле с точной настройкой (9–13 А) исключает необходимость внешней защиты
• Высокая степень защиты IP54 делает возможным применение в помещениях с высокой влажностью или пылью
• Климатическое исполнение УХЛ3 гарантирует работу в суровых условиях - от минус 40°С до плюс 40°С
• Трёхполюсная конструкция совместима со всеми стандартными трёхфазными двигателями
• Фирменная сборка КэАЗ обеспечивает долговечность и отказоустойчивость

Ограничения применения

• Не предназначена для постоянного режима работы свыше 25 А - превышение вызывает перегрев и выход из строя
• Не допускается установка в местах с прямым воздействием потоков воды, паром или химическими веществами
• Подключение кабелей сечением больше 4 мм2 невозможно - требуются другие модели
• Не поддерживает функции мягкого пуска или реверса - только прямой запуск
• Требуется обязательное соблюдение полярности при подключении катушки управления 220 В

Примеры использования

• Автоматический контроль насосной станции в водоснабжении
• Управление вентиляционными установками в промышленных цехах
• Запуск конвейера на пищевом производстве
• Включение компрессора в воздушной системе
• Управление шлифовальным станком с питанием от однофазной сети 220 В

Практические советы

• Выбирая пускатель, всегда сравнивайте уставку реле (9–13 А) с номинальным током вашего двигателя - он должен находиться внутри этого диапазона
• Проверяйте целостность контактов перед первым включением - особенно после перевозки
• При использовании в условиях высокой влажности рекомендуется периодически осматривать клеммы на окисление
• Для удобства обслуживания оставляйте свободный доступ к кнопкам и клеммам - не задвигайте пускатель глубоко в щит
• При необходимости модификации схемы (например, добавление аварийной остановки) используйте имеющийся НО контакт
• При замене старого аналога - убедитесь, что новый ПМЛ-2220-25А-220AC-(9-13А)-УХЛ3-Б имеет те же габариты и способ крепления
