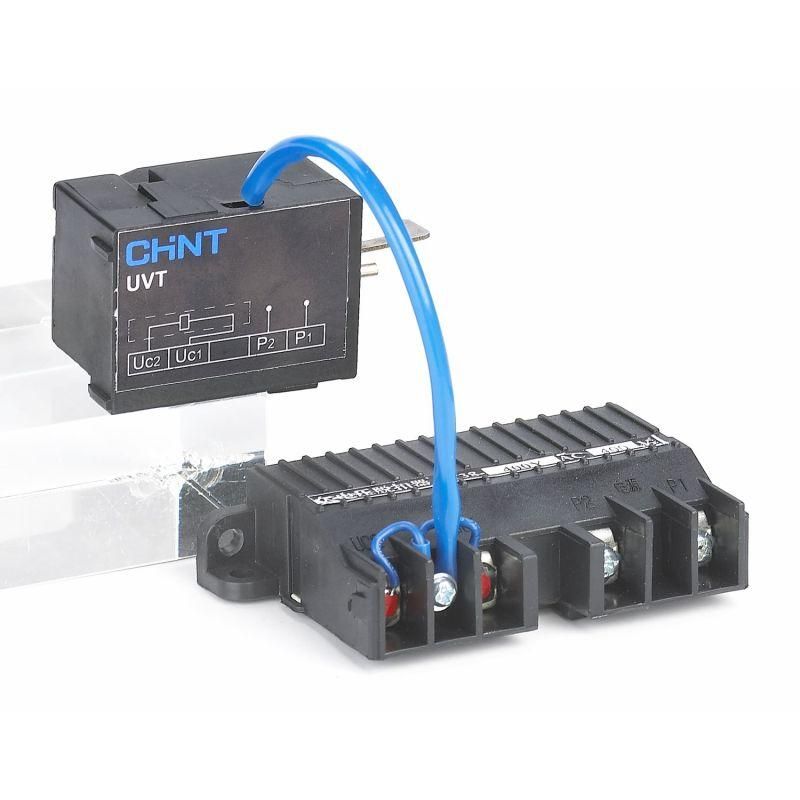

Расцепитель минимального напряжения UVT-M7 A1 L для NXM-1600 AC230V (левый) (R) | 946960 CHINT

Расцепитель минимального напряжения UVT-M7 A1 L для NXM-1600 AC230V (левый) от CHINT предназначен для автоматического отключения автомата NXM-1600 при снижении напряжения ниже установленного порога. Этот расцепитель обеспечивает защиту оборудования от повреждений из-за просадок напряжения и используется в системах с переменным током на 230 В.

Назначение и область применения

UVT-M7 A1 L для NXM-1600 AC230V (левый) - это устройство, которое отключает автоматический выключатель NXM-1600, когда напряжение в сети падает ниже безопасного уровня. Это предотвращает запуск или работу оборудования при недостаточном питании, что особенно важно для двигателей, насосов, станков и других чувствительных нагрузок. Применяется в промышленных щитах, на конвейерах, в системах водоснабжения и энергообеспечения объектов с высокими требованиями к надёжности.

Технические характеристики

• Номинальное напряжение питания: 230 В переменного тока (AC)
• Тип тока: Переменный (AC)
• Тип подключения: Винтовые зажимы - надёжный и проверенный способ монтажа проводов
• Совместимость: Только с автоматическими выключателями серии NXM-1600
• Установка: Левосторонняя - требует правильной ориентации при установке в шкаф

Совместимость и монтаж

Расцепитель UVT-M7 A1 L для NXM-1600 AC230V (левый) совместим исключительно с выключателями NXM-1600. Устанавливается механически на левой стороне корпуса автомата - перед монтажом убедитесь, что выбрана правильная сторона. Подключение осуществляется через винтовые клеммы: зачищенные жилы до 2,5 мм2 плотно затягиваются отверткой. Напряжение питания подаётся параллельно цепи управления выключателя. Не используйте с другими сериями выключателей - даже близкими по габаритам - это может привести к некорректному срабатыванию.

Безопасность и стандарты

UVT-M7 A1 L для NXM-1600 AC230V (левый) соответствует международным нормам безопасности для компонентов распределительных устройств. Произведён компанией CHINT, соблюдающей стандарты IEC/EN 60947-2 и IEC/EN 60947-1. Устройство не имеет защиты от перегрузок - работает только как исполнительный элемент при изменении напряжения.

Преимущества

• Высокая надёжность срабатывания при просадках напряжения - минимизация риска аварийного запуска оборудования
• Механическая фиксация на NXM-1600 - не требуется дополнительное крепление
• Простой винтовой контакт - удобен для обслуживания и замены
• Левостороннее расположение - позволяет оптимально использовать место внутри шкафа при компактной сборке

Ограничения применения

• Не применяется с постоянным током (DC) - только для 230 В AC
• Не поддерживает регулировку порога срабатывания - фиксированный уровень отключения
• Не предназначена для работы при частых колебаниях напряжения выше допустимого - возможен быстрый износ контактов
• Только для установки на NXM-1600; несовместим с моделями NXM-800, NXM-1250 и другими

Примеры использования

• На промышленном конвейере - предотвращает запуск линии при падении напряжения, защищает двигатели от перегрева
• В системе водоснабжения - отключает насосы при аварийной потере напряжения, чтобы избежать сухого хода
• В станках ЧПУ - гарантирует, что оборудование не начнёт работать после восстановления питания без ручного вмешательства

Практические советы

• Перед установкой проверьте соответствие стороны монтажа - левый расцепитель нельзя перевернуть или смонтировать справа
• Используйте провода с медными жилами и сечением до 2,5 мм2 - более толстые могут не войти в клемму
• После подключения протестируйте срабатывание: временно снизьте напряжение на входе до 170–180 В - расцепитель должен отключить NXM-1600
• При замене старого расцепителя сохраните маркировку проводов - цветовая схема должна остаться прежней
• Не забудьте отключить питание перед любыми операциями с UVT-M7 A1 L для NXM-1600 AC230V (левый)
