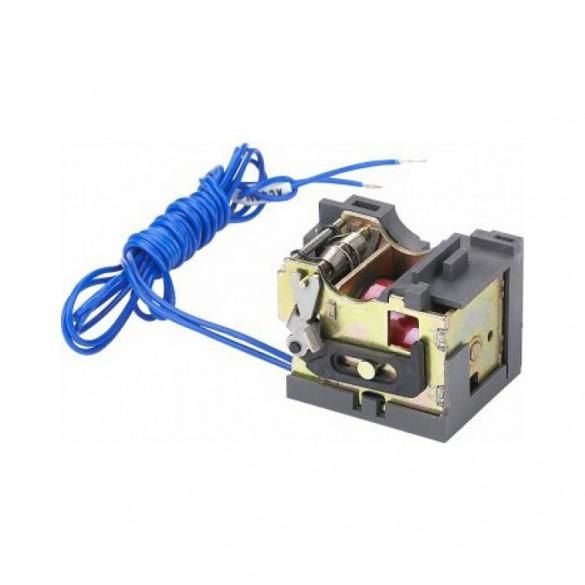

Расцепитель независимый SHT24-M8 DC24V для NM8N-800 (R) | 269612 CHINT

Расцепитель независимый SHT24-M8 DC24В для NM8N-800 (R) от CHINT предназначен для удалённого отключения автоматического выключателя NM8N-800 (R) через управляющий сигнал. Устройство работает от постоянного тока 24 В и не требует внешних контактных элементов - всё необходимое встроено.

Назначение и область применения

Расцепитель независимый SHT24-M8 DC24В для NM8N-800 (R) используется для дистанционного отключения автомата при получении сигнала от системы управления - например, от PLC, кнопочного поста или аварийной остановки. Применяется там, где требуется быстрое и надёжное отключение нагрузки без физического доступа к выключателю. Подходит для промышленных систем: станков, конвейеров, систем вентиляции, распределительных щитов с автоматизацией.

Технические характеристики

• Номинальное напряжение питания: 24 В постоянного тока (DC)
• Род тока: постоянный (DC)
• Количество переключающих контактов: 1 (встроенная катушка для механического отключения)
• Количество вспомогательных контактов: 0 НЗ / 0 НО - устройство не имеет дополнительных контактов для передачи состояния
• Совместимо с автоматическими выключателями серии NM8N-800 (R)

Совместимость и монтаж

Расцепитель SHT24-M8 DC24В для NM8N-800 (R) устанавливается на DIN-рейку рядом с автоматическим выключателем NM8N-800 (R) и механически соединяется с его рычагом отключения. Для работы необходимо подключить два провода к клеммам катушки - полярность не важна. Монтаж выполняется после отключения питания. Убедитесь, что зазор между расцепителем и выключателем позволяет свободному перемещению механизма отключения - не допускайте перекосов.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-5-1 для исполнительных механизмов. Произведено компанией CHINT в соответствии с международными стандартами качества. Не содержит опасных материалов. Работает в пределах температур от -5C до +40C.

Преимущества

• Не требует внешних контактов - полностью автономный механизм отключения
• Стабильная работа при 24 В DC - совместим с большинством промышленных контроллеров
• Механическая связь обеспечивает надёжное отключение даже при отказе электроники
• Интегрирован в серию NM8N Аксессуары - гарантирует точную совместимость с выключателями того же бренда

Ограничения применения

• Не поддерживает управление по переменному току - нельзя использовать с 220 В AC
• Не имеет вспомогательных контактов - невозможно получить сигнал “выключено” или “включено” от этого устройства
• Подходит только для моделей NM8N-800 (R); несовместим с другими сериями автоматических выключателей
• Не предназначена для частых включений/отключений более 10 раз в минуту - возможен перегрев катушки

Примеры использования

• Автоматическое отключение станка при срабатывании датчика безопасности
• Аварийная остановка конвейера по команде с пульта управления
• Отключение группы оборудования при пожарной тревоге через систему пожарной сигнализации
• Дистанционное отключение в труднодоступном шкафу при обслуживании

Практические советы

• Перед установкой проверьте соответствие модели: расцепитель SHT24-M8 DC24В для NM8N-800 (R) должен точно подходить к корпусу выключателя - используйте оригинальные комплектующие CHINT
• При подключении используйте провода сечением не менее 0,75 мм2 - малое сечение может вызвать нагрев и снижение надёжности
• Если система управления подаёт импульс длительностью более 1 секунды - убедитесь, что он не превышает максимальную продолжительность включения катушки (обычно 1–2 сек)
• Для контроля состояния отключения подключите отдельный вспомогательный контакт к самому автомату NM8N-800 (R), так как этот расцепитель его не предоставляет
