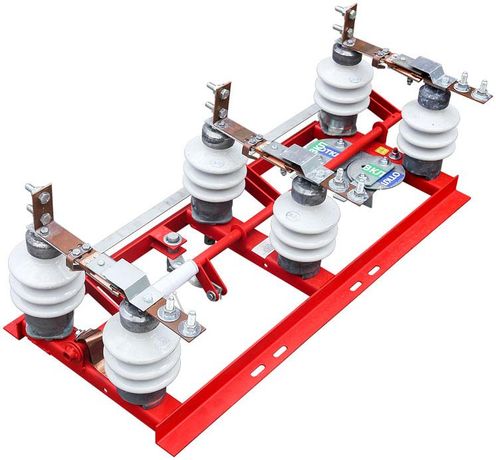

Разъединитель РЛНД.1-10.II/400 УХЛ1.м с приводом ПРНЗ-10 (рама цинк) НИЛЕД 15500692

Разъединитель НИЛЕД РЛНД.1-10.II/400 УХЛ1.м с приводом ПРНЗ-10 - трёхполюсный подвесной аппарат для безопасного отключения и заземления обесточенных участков воздушных линий 6–10 кВ. Применяется в распределительных сетях с жёсткими климатическими условиями благодаря защите от холода, пыли и УФ-излучения.

Назначение и область применения

Разъединитель НИЛЕД РЛНД.1-10.II/400 УХЛ1.м используется исключительно для механического отключения участков сети, находящихся под напряжением, но без нагрузки - то есть после отключения автоматических выключателей или предохранителей. Он не рассчитан на коммутацию тока нагрузки или короткого замыкания. Также позволяет подключить стационарные заземлители для обеспечения безопасности персонала при работах на ЛЭП. Подходит для установки на опорах воздушных линий 6–10 кВ, особенно в регионах с суровым климатом.

Технические характеристики

• Номинальный ток: 400 А - максимальный постоянный ток, который может проходить через контакты без перегрева;
• Номинальное напряжение: 10 кВ - класс напряжения сети, для которой предназначен разъединитель;
• Количество полюсов: 3 - три отдельные фазы, управляемые одновременно;
• Тип разъединения: воздушный - изоляция между контактами осуществляется воздухом, без газовой или масляной среды;
• Материал изоляции: фарфор - высокая прочность, устойчивость к атмосферным воздействиям и старению;
• Корпус: сталь оцинкованная - антикоррозийная защита, долговечность в условиях повышенной влажности и солевых осадков;
• Диапазон рабочих температур: от –60 C до +50 C - работает в Арктике и на юге России;
• Устойчивость к УФ-излучению: да - фарфоровые изоляторы не теряют прочность под прямыми солнечными лучами;
• Максимальная разрушающая нагрузка: 1 кН - способен выдерживать механическую нагрузку от ветра, гололёда и веса проводов;
• Гарантийный срок: 60 месяцев - 5 лет гарантии от производителя.

Совместимость и монтаж

Разъединитель НИЛЕД РЛНД.1-10.II/400 УХЛ1.м монтируется на металлические или железобетонные опоры воздушных линий. Для управления применяется привод ПРНЗ-10 - ручной рычажный механизм, позволяющий оператору вручную перевести контакты в положение «включено» или «выключено». Монтаж требует доступа к верхней части опоры и соблюдения правил работы на высоте. Поставляется с готовой рамой из цинка, что упрощает крепление. Обязательно проверьте совпадение посадочных отверстий с конструкцией опоры перед установкой. Привод ПРНЗ-10 не является автоматическим - для дистанционного управления требуется внешняя система.

Безопасность и стандарты

Разъединитель соответствует требованиям ГОСТ Р 52782-2007 и ГОСТ 1516.1-2015 для оборудования среднего напряжения. Конструкция обеспечивает видимый разрыв цепи - важное условие для безопасности при ремонте. Отключение происходит в режиме «ноль нагрузки» - применение под напряжением запрещено. Все токоведущие элементы выполнены из меди, обеспечивающей низкое переходное сопротивление и минимальный нагрев.

Преимущества

• Высокая надёжность в экстремальных температурах - от арктических холодов до жары;
• Фарфоровая изоляция устойчива к загрязнению, влаге и пробоям;
• Цинкованная стальная рама снижает риск коррозии, продлевает срок службы;
• Простая конструкция - мало движущихся частей, минимум обслуживания;
• Совместим с типовыми заземлителями, используемыми на ЛЭП 10 кВ.

Ограничения применения

• Не допускается использование для отключения токов нагрузки - только обесточенные участки;
• Не предназначен для автоматического управления - требует ручного привода ПРНЗ-10;
• Не рекомендован для установки в местах с сильным загрязнением (промышленные выбросы, солевой туман) без регулярной очистки изоляторов;
• Не подходит для внутренних распределительных устройств - только наружная установка на опорах.

Примеры использования

• Отключение секции ЛЭП 10 кВ для замены трансформатора на подстанции;
• Обеспечение заземления при плановых работах на столбах;
• Изоляция аварийного участка линии для быстрого восстановления питания остальной сети;
• Применение в сельских районах с низкой плотностью населения, где используются простые и недорогие решения.

Практические советы

• Перед монтажом проверьте соответствие посадочного диаметра рамы и кронштейна опоры - стандартный размер подходит большинству типовых опор, но возможны отличия;
• Регулярно осматривайте фарфоровые изоляторы на наличие трещин, сколов и налёта - даже маленький дефект может вызвать пробой;
• При работе в зимний период следите за намёрзанием льда на контактах - он может затруднять открывание; при необходимости используйте специальные средства против обледенения;
• Привод ПРНЗ-10 требует смазки шарниров каждые 1–2 года - используйте термостойкую смазку, подходящую для низких температур;
• Никогда не используйте разъединитель как замену выключателя - всегда отключайте нагрузку другим оборудованием перед переводом в положение «выключено».
