Разьем Р8Ц - цокольный 8-pin на DIN-рейку/плоскость | SQ1503-0019 TDM

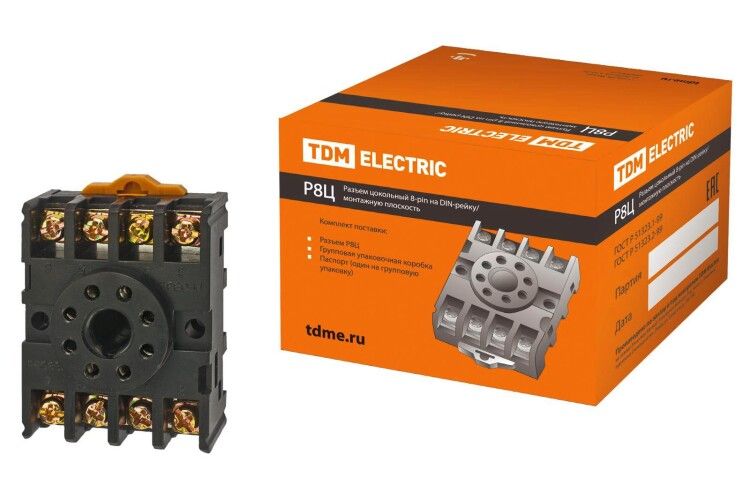

Разъем Р8Ц – цокольный 8-пин на DIN-рейку или плоскость от TDM ELECTRIC (артикул sq1503-0019) предназначен для надежного подключения коммутационных устройств, таких как реле времени, таймеры и реле контроля фаз, обеспечивая простой и безопасный монтаж на стандартной рейке или поверхности.

Назначение и область применения

Разъем Р8Ц используется как переходный элемент между силовой цепью и модульными реле. Он позволяет легко заменить или обслуживать устройства без перепайки проводов. Подходит для установки реле времени РВ1–РВ5, таймера ТЭ8, реле контроля фаз РКФ-8Ц, промежуточных реле РЭК8Ц/11Ц и реле контроля уровня РКУ-8Ц. Применяется в автоматических системах управления: промышленном оборудовании, конвейерах, насосных станциях, системах вентиляции и освещения.

Технические характеристики

• Количество контактов: 8 штырьков - соответствует стандартным цоколям реле указанных серий;
• Тип подключения: винтовые зажимы - обеспечивают прочное и долговечное соединение без необходимости пайки;
• Максимальное рабочее напряжение: 230 В переменного тока - рассчитан на бытовую и промышленную сеть 220–240 В;
• Номинальный ток: 5 А при AC-1 - подходит для нагрузок до 1150 Вт (при 230 В);
• Материал корпуса: негорючий самозатухающий пластик - повышает безопасность при перегрузках и КЗ;
• Способ монтажа: крепление на DIN-рейку (35 мм) или через винты на плоскости - гибкая установка в щитах и панелях.

Совместимость и монтаж

Разъем Р8Ц совместим только с реле, имеющими цокольный тип 8-pin по стандарту, указанному производителем. Убедитесь, что используемый реле имеет точно такой же контактный рисунок - отличия в расположении выводов приведут к некорректной работе или повреждению оборудования.

При монтаже на DIN-рейку: защелкните разъем в направлении сверху вниз до характерного щелчка. Для крепления на плоскость - просверлите отверстия под винты (диаметр не указан, рекомендуется использовать винты M3–M4). После установки затяните винты зажимов равномерно - не переусердствуйте, чтобы не повредить изоляцию.

Безопасность и стандарты

Корпус выполнен из самозатухающего материала, соответствующего требованиям по пожарной безопасности. Напряжение 230 В и ток 5 А соответствуют нормам для слаботочных и средних нагрузок в промышленных щитах. Сертификация не указана - продукт ориентирован на внутренний рынок и не имеет явного соответствия EN/IEC, поэтому применение в экспортируемых системах требует проверки местных норм.

Преимущества

• Стандартная форма и размер - полностью совместим с популярными реле РВ, РКФ, РЭК и РКУ;
• Центральное отверстие с желобом - предотвращает неправильную установку реле, снижает риск переполюсовки;
• Винтовое соединение - не требует специнструментов, удобно для многократного демонтажа;
• Гибкий монтаж - можно закрепить как на DIN-рейке, так и на стенке шкафа, что расширяет возможности компоновки.

Ограничения применения

• Не предназначена для работы при напряжении выше 230 В - использование в сетях 380 В или постоянного тока запрещено;
• Максимальный ток 5 А - нельзя подключать мощные нагревательные элементы, двигатели или оборудование с высоким пусковым током;
• Не поддерживает быстроразъёмные соединения - требуется отключение питания перед заменой реле;
• Не герметична - не применяется во влажных, пыльных или взрывоопасных средах без дополнительной защиты.

Примеры использования

• На промышленном конвейере: разъем Р8Ц подключен к таймеру ТЭ8, управляющему временем задержки старта;
• В системе водоснабжения: реле контроля уровня РКУ-8Ц установлено через этот разъем для сигнализации о низком уровне воды;
• В распределительном щите: промежуточное реле РЭК8Ц/11Ц управляет световым сигналом через разъем Р8Ц - замена занимает менее минуты.

Практические советы

• Перед установкой всегда выключайте питание - даже при малых токах есть риск поражения;
• Используйте провода с сечением 0,5–2,5 мм2 - оптимально для винтовых зажимов; более толстые жилы могут не войти;
• Проверьте соответствие номеров контактов на реле и разъеме - особенно при замене аналогов;
• При монтаже на плоскость - используйте шайбы и фиксируйте разъем плотно, чтобы избежать вибрационного ослабления;
• Разъем Р8Ц не является источником питания - он лишь соединяет реле с цепью, поэтому не забудьте правильно подвести L и N.
