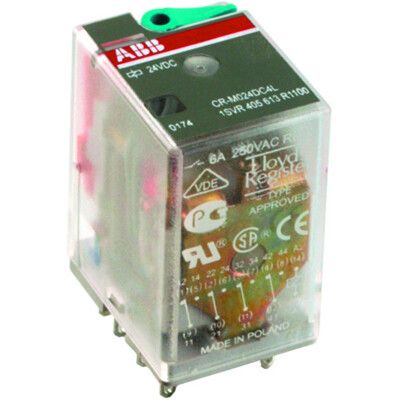

Реле промежуточное CR-M024DC4 6А =24В 4ПК CR-M без индикации розетки - 1SVR405613R1000 ABB

Реле промежуточное CR-M024DC4 24В DC 6А 4 переключающих контакта от ABB предназначено для управления слаботочными цепями с помощью сигнала постоянного тока. Это надёжное устройство из серии CR применяется там, где требуется гальваническая развязка и коммутация нескольких нагрузок одним управляющим сигналом.

Назначение и область применения

Реле промежуточное CR-M024DC4 24В DC 6А 4 переключающих контакта используется для передачи и усиления управляющего сигнала между контроллером и исполнительными устройствами. Его основная задача - размыкание и замыкание цепей управления, диспетчеризации и автоматики. Подходит для систем, требующих гальванической развязки: панели управления, станки, конвейеры, системы вентиляции и освещения.

Технические характеристики

• Номинальное напряжение катушки: 24 В постоянного тока (DC)
• Коммутируемый ток контактов: до 6 А
• Количество переключающих контактов: 4 (по одному на каждый полюс)
• Тип контактов: одинарные, переключающие (SPDT)
• Управление: моностабильное (возврат в исходное состояние после отключения питания)
• Подключение: пружинные зажимы - без инструментов, быстрое закрепление провода
• Способ монтажа: втычной - установка в базовый разъём DIN-рейки
• Степень защиты: IP40 - защита от твердых частиц крупнее 1 мм, без защиты от воды

Совместимость и монтаж

Реле промежуточное CR-M024DC4 24В DC 6А 4 переключающих контакта совместимо со всеми базами серии CR для монтажа на DIN-рейку. Устанавливается путём вставки в разъём - фиксация происходит защёлкой. Для работы достаточно подключить 24 В DC к выводам катушки и нагрузки к четырём контактам. Направление полярности на катушке не имеет значения - подключение свободной полюсности позволяет подсоединять провода в любом порядке.

Безопасность и стандарты

Изделие соответствует требованиям IEC 61810-1 для промежуточных реле. Сертифицировано для использования в промышленных условиях. Отсутствие защиты от брызг и пыли (IP40) делает его непригодным для открытых площадок или агрессивных сред - используйте в закрытых щитах.

Преимущества

• Четыре независимых переключающих контакта позволяют управлять несколькими цепями одним сигналом
• Пружинные зажимы обеспечивают надёжный контакт без болтов и инструментов
• Гальваническая развязка между управлением и нагрузкой снижает риск помех и повреждений
• Свободная полюсность упрощает монтаж и исключает ошибки подключения
• Втычной монтаж ускоряет замену и обслуживание

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, запылённости или на улице - степень защиты IP40 недостаточна
• Максимальный ток 6 А - не подходит для прямой коммутации мощных двигателей или нагревательных элементов выше этой отметки
• Только постоянный ток 24 В - нельзя использовать с переменным напряжением
• Не рассчитан на частые включения-выключения свыше 1 млн циклов - для высокочастотных операций выбирайте специализированные реле

Примеры использования

• Управление световой сигнализацией через PLC с выходом 24 В DC
• Переключение режимов работы конвейера по команде с пульта
• Раздельное включение трёх насосов и одного клапана от одного датчика уровня
• Реализация аварийного отключения нескольких потребителей при срабатывании термозащиты

Практические советы

• Проверьте соответствие напряжения катушки - 24 В DC. Превышение может вывести реле из строя
• При подключении нагрузки убедитесь, что суммарный ток всех активных контактов не превышает 6 А на один контакт
• Для долговечности избегайте перегрузок по току - даже кратковременные скачки могут привести к свариванию контактов
• Закручивать провода в пружинном зажиме не нужно - просто вставьте жилу до упора и проверьте надёжность потягиванием
• При замене - всегда отключите питание. Втычное реле легко достать, но при работе под напряжением есть риск поражения током
