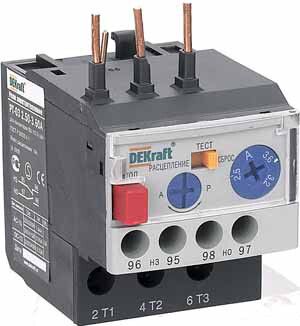

Реле электротепловое РТ-03 0.18-0.25А для контакторов 09-18А от DEKraft - устройство для защиты электродвигателей и цепей переменного тока от перегрузки, асимметрии фаз и длительного пуска. Надёжно работает с контактными аппаратами серии КМ-103 и совместимо с другими аналогичными моделями. Артикул 23102dek.

Назначение и область применения

Реле электротепловое РТ-03 0.18-0.25А для контакторов 09-18А защищает электродвигатели от повреждений из-за:

• перегрузки по току;
• неравномерного потребления тока между фазами (асимметрии);
• заклинивания ротора;
• продолжительного времени пуска.

Применяется в системах управления двигателями, где используются контакторы с номинальным током 9–18 А. Подходит для установки в панелях управления станков, насосов, вентиляторов, конвейеров и другого оборудования с асинхронными двигателями.

Технические характеристики

• Номинальный ток регулировки: 0,18–0,25 А - диапазон, в котором можно задать порог срабатывания; выбирать следует с учётом реального рабочего тока двигателя.
• Число силовых полюсов: 3 - обеспечивает защиту всех трёх фаз одновременно.
• Напряжение: до 690 В - допустимо применение в сетях переменного тока до этого значения.
• Количество контактов: 2 - один нормально замкнутый (НО), один нормально разомкнутый (НА) для сигнализации и управления.
• Класс расцепления: Class 10 - время срабатывания при 6-кратном токе не более 10 секунд; гарантирует быстрое отключение при серьёзной перегрузке.
• Подключение: винтовое - надёжное, позволяет использовать провода сечением до 2,5 мм2.
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от пыли и влаги; требует установки внутри корпуса.
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, в том числе с колебаниями температуры и повышенной влажностью.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно устанавливать прямо на контактор или отдельно на DIN-рейку/панель.
• Нормативные документы: ГОСТ Р 50030.4.1-2002, ГОСТ Р 50030.5.1-2005 - соответствие требованиям к аппаратуре низковольтного распределения и управления.

Совместимость и монтаж

Реле электротепловое РТ-03 0.18-0.25А для контакторов 09-18А проектировалось для работы с контакторами КМ-103, но также совместимо с другими моделями, имеющими аналогичную геометрию крепления и тип подвода тока. Для правильного монтажа:

• Убедитесь, что токовый диапазон реле (0,18–0,25 А) соответствует номинальному току двигателя.
• Зажимы винтового подключения должны плотно зажимать жилы сечением не более 2,5 мм2 - использование большего сечения может привести к плохому контакту.
• При установке на DIN-рейку используйте крепёжные элементы, предусмотренные конструкцией устройства.
• Не допускается монтаж в условиях прямого попадания воды, брызг или высокой запылённости - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Реле электротепловое РТ-03 0.18-0.25А для контакторов 09-18А сертифицировано по ГОСТ Р 50030.4.1-2002 и ГОСТ Р 50030.5.1-2005, что подтверждает соответствие требованиям безопасности для электрооборудования низкого напряжения. Класс защиты 10 гарантирует предсказуемую временную характеристику срабатывания, снижающую риск возгорания при перегреве. Устройство не содержит опасных материалов и соответствует экологическим нормам ЕАЭС.

Преимущества

• Высокая точность срабатывания благодаря термобиметаллическому механизму - минимизация ложных срабатываний.
• Два режима самовозврата: ручной и автоматический - позволяют выбрать оптимальный способ восстановления после аварии.
• Универсальность крепления - возможность установки как на контактор, так и отдельно, что удобно при компактной сборке шкафов.
• Совместимость с продукцией других производителей - снижает зависимость от одного поставщика.

Ограничения применения

• Не предназначен для защиты двигателей с током выше 0,25 А - превышение диапазона уставок делает защиту некорректной.
• IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытых площадках, в сырых или пыльных местах без дополнительной защиты.
• Не обеспечивает защиту от короткого замыкания - обязательно требуется установка автоматического выключателя или предохранителя перед реле.
• Не рекомендовано для частых пусков (более 6–8 раз в час) - возможен перегрев теплового элемента и преждевременный выход из строя.

Примеры использования

• Защита маломощного насоса в системе водоснабжения с мощностью около 0,55 кВт и током 1,8–2,2 А.
• Контроль нагрузки на вентилятор приточно-вытяжной системы с двигателем 0,37 кВт.
• Обеспечение безопасной работы конвейера на пищевом производстве с двигателем 0,75 кВт, работающим в циклическом режиме.
• Дополнительная защита в составе пускателя для станка с ЧПУ, где важна точная настройка тока срабатывания.

Практические советы

• Перед установкой проверьте фактический рабочий ток двигателя мультиметром - уставка должна быть на 5–10 % выше, чтобы избежать ложных срабатываний.
• При использовании режима “автоматический” повторный возврат происходит через 1–5 минут после остывания - не спешите сбросить аварию, если двигатель ещё горячий.
• При монтаже рядом с источниками тепла (например, нагревателями) увеличьте расстояние - перегрев окружающей среды влияет на чувствительность реле.
• Проверяйте состояние контактов каждые 6–12 месяцев - окисление может вызвать отказ сигнализации.
• Если используется несколько реле в одной системе - убедитесь, что все они имеют одинаковые уставки, особенно при параллельной работе двигателей.
