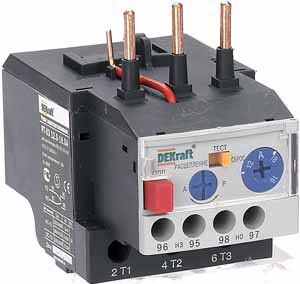

Реле электротепловое для контакторов 09-18A 14.0-18.0А РТ-03 - 23117DEK APC

Реле электротепловое для контакторов 09-18А 14,0-18,0А РТ-03 от DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Подходит для установки на контакторы КМ-103 и аналогичные модели других производителей, обеспечивает надежную работу в условиях промышленного оборудования.

Назначение и область применения

Реле электротепловое для контакторов 09-18А 14,0-18,0А РТ-03 защищает трёхфазные электродвигатели от повреждений из-за:

• перегрузки по току;
• нестабильности напряжения между фазами (асимметрия);
• заклинивания ротора;
• продолжительного времени запуска.

Применяется в системах управления двигателями на станках, насосах, компрессорах, конвейерах и другом оборудовании с частыми циклами включения. Устанавливается совместно с контактными аппаратами типа КМ-103, а также с другими контакторами, имеющими подходящую механическую и электрическую совместимость.

Технические характеристики

• Номинальный ток: 14–18 А - регулируемый диапазон уставок, позволяет точно настроить порог срабатывания под конкретный двигатель.
• Число полюсов: 3 - защита всех трёх фаз одновременно.
• Класс расцепления: 10 - время срабатывания при перегрузке 7,2×I_n составляет 2–10 секунд; обеспечивает согласованную защиту с двигателем без ложных срабатываний при пусковых токах.
• Напряжение: до 690 В - работает в сетях переменного тока высокой мощности.
• Количество контактов: 1 нормально открытый (НО) + 1 нормально замкнутый (НЗ) - используются для сигнализации и управления цепями аварийной остановки.
• Подключение: винтовое - удобно для медных проводов сечением до 2,5 мм2.
• Степень защиты: IP20 - предохраняет от доступа пальцев и крупных частиц, но не рассчитано на влагу или пыль в окружающей среде.
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью, характерной для условий России и стран СНГ.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно устанавливать прямо на контактор или отдельно на DIN-рейку.

Совместимость и монтаж

Реле электротепловое для контакторов 09-18А 14,0-18,0А РТ-03 проектировалось для работы с контактными аппаратами серии КМ-103 от DEKraft. Однако благодаря стандартизированному креплению и типовым габаритам, оно совместимо с большинством контакторов европейского и отечественного производства, имеющих аналогичные посадочные места.

При монтаже важно:

• не превышать максимальное сечение кабеля - 2,5 мм2, чтобы избежать плохого контакта;
• обеспечить плотное затягивание винтов - слабый контакт вызывает нагрев и ложные срабатывания;
• при установке на DIN-рейку использовать специальные адаптеры, если корпус не имеет встроенного крепления;
• сохранять минимальный зазор вокруг устройства - для теплоотвода и доступа к кнопкам сброса.

Безопасность и стандарты

Реле электротепловое для контакторов 09-18А 14,0-18,0А РТ-03 соответствует требованиям:

• ГОСТ Р 50030.4.1-2002 - оборудование для управления и коммутация в низковольтных системах;
• ГОСТ Р 50030.5.1-2005 - требования к тепловым реле и элементам защиты.

Это гарантирует соответствие безопасности, надёжности и долговечности, установленным для промышленного электрооборудования в РФ.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать оптимальный способ восстановления после срабатывания в зависимости от технологического процесса.
• Высокая точность срабатывания (класс 10) снижает риск отказов при пуске и увеличивает срок службы двигателя.
• Простая конструкция без микросхем - устойчиво к помехам, перепадам напряжения и радиочастотным воздействиям.
• Наличие индикации срабатывания через выступающий флажок - позволяет быстро диагностировать причину остановки без тестирования.

Ограничения применения

• Не предназначен для защиты однофазных нагрузок - требует трёхфазного питания.
• IP20 не обеспечивает защиту от воды, брызг или пыли - нельзя использовать во влажных, грязных или наружных условиях без дополнительной оболочки.
• Не реагирует на короткие замыкания - обязательно требуется установка автоматических выключателей или предохранителей перед реле.
• Не рекомендовано применять при постоянных колебаниях температуры выше +-10C от рабочего диапазона - влияет на точность срабатывания.

Примеры использования

• Защита асинхронного двигателя 2,2 кВт на конвейере с пуском каждые 15 минут.
• Обеспечение безопасной работы насосной группы в системе водоснабжения здания.
• Комплексная защита вентиляционного агрегата в промышленном цехе с возможностью автоматического возобновления работы после остывания.

Практические советы

• Перед первым запуском проверьте уставку тока - она должна соответствовать номинальному току двигателя, указанному в паспорте.
• При использовании в автоматическом режиме повторного включения убедитесь, что причина перегрузки устранена - иначе произойдут многократные срабатывания.
• Проверяйте состояние контактов и механизмов раз в 6 месяцев - особенно в условиях пыли или вибраций.
• Если реле часто срабатывает, но ток двигателя в норме - возможно, проблема в неисправности самого двигателя или перекосе фаз.
• Реле электротепловое для контакторов 09-18А 14,0-18,0А РТ-03 от DEKraft - экономичный вариант замены зарубежных аналогов, сохраняющий функциональность и надёжность.
