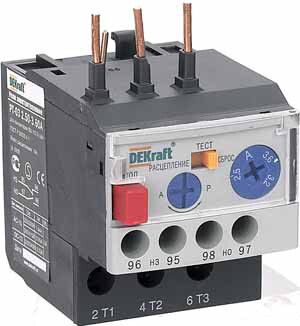

Реле электротепловое для контакторов 09-18A 4.50-6.30А РТ-03 - 23112DEK APC

Реле электротепловое для контакторов 09-18A 4.50-6.30А РТ-03 от DEKraft - устройство защиты электродвигателей от перегрузки, рассчитанное на работу с контактными аппаратами и совместимое с другими сериями. Артикул 23112dek обеспечивает точную замену в существующих системах управления.

Назначение и область применения

Реле электротепловое РТ-03 защищает электродвигатели и силовые цепи переменного тока от повреждений из-за длительной перегрузки, перекоса фаз, длительного пуска или заклинивания ротора. Устройство используется в промышленном оборудовании: насосах, вентиляторах, конвейерах, компрессорах и станках с частым запуском. Подходит для установки рядом с контакторами КМ-103, а также совместимо с аналогичными моделями других производителей.

Технические характеристики

• Номинальный ток: 18 А - максимальная нагрузка, которую выдерживает реле без срабатывания;
• Диапазон регулировки тока срабатывания: 4,5–6,3 А - можно настроить под конкретный двигатель;
• Трехполюсное исполнение - защита всех трёх фаз одновременно;
• Класс расцепления: 10 - время срабатывания при перегрузке 6×I_н составляет 4–10 секунд, что позволяет избежать ложных срабатываний при пусковых токах;
• Напряжение: до 690 В - работает в сетях среднего напряжения;
• Количество контактов: 2 (1 нормально замкнутый + 1 нормально разомкнутый) - для сигнализации и управления;
• Подключение: винтовое - надёжное соединение с медным проводом до 2,5 мм2;
• Степень защиты IP20 - предохраняет от случайного прикосновения к токоведущим частям, но не защищена от пыли и влаги;
• Климатическое исполнение УХЛ4 - допустимо использование в помещениях с температурой от −40C до +40C и повышенной влажностью;
• Способ монтажа: непосредственное крепление на DIN-рейку или обособленное размещение - гибкая установка в щите.

Совместимость и монтаж

Реле РТ-03 предназначено для установки на контакторы серии КМ-103, но механически совместимо с большинством контакторов того же типоразмера (например, ABB, Schneider, IEK). Для монтажа требуется свободное место около контактора. Соединение проводов выполняется через винты - используйте жилы сечением не более 2,5 мм2. Не рекомендуется использовать многожильные провода без наконечников - возможен плохой контакт и нагрев.

Безопасность и стандарты

Реле РТ-03 соответствует требованиям ГОСТ Р 50030.4.1-2002 и ГОСТ Р 50030.5.1-2005 - стандартам, регламентирующим безопасность и функциональность тепловых реле в электроустановках. Сертифицировано для применения в промышленных системах управления.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать оптимальный способ восстановления работы после срабатывания;
• Высокая точность настройки тока срабатывания в узком диапазоне 4,5–6,3 А - идеально для малых двигателей;
• Надёжное винтовое подключение снижает риск отказа из-за окисления контактов;
• Совместимость с контактными аппаратами разных брендов - упрощает ремонт и замену без переделки системы.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требует обязательной установки автоматического выключателя или предохранителей;
• IP20 не обеспечивает защиту от внешней среды - нельзя устанавливать во влажных, пыльных или открытых зонах без корпуса;
• Не работает при постоянном токе - только для переменного тока 50/60 Гц;
• Запрещён монтаж в местах с высокими уровнями вибраций - возможны ложные срабатывания.

Примеры использования

• Защита двигателя воздушного компрессора мощностью 2,2 кВт с рабочим током 5,8 А;
• Обеспечение безопасности конвейерной ленты на пищевом производстве;
• Автоматическая защита насосной группы в системе водоснабжения;
• Установка в шкаф управления станком с ЧПУ для предотвращения выхода двигателя из строя при заклинивании.

Практические советы

• Перед установкой проверьте соответствие тока двигателя диапазону 4,5–6,3 А - если ток выше, выбирайте другую модель реле;
• Настройку тока срабатывания выполняйте при отключенном питании - используйте регулировочный винт на лицевой панели;
• При использовании режима автоматического повторного включения учтите, что реле вернётся в работу спустя 5–15 минут после остывания - не стоит применять там, где нужен быстрый рестарт;
• Проверяйте состояние контактов каждые 6 месяцев - особенно при частых срабатываниях;
• Если реле часто срабатывает - проверьте наличие перекоса фаз, забитого радиатора или недостаточного охлаждения двигателя.
