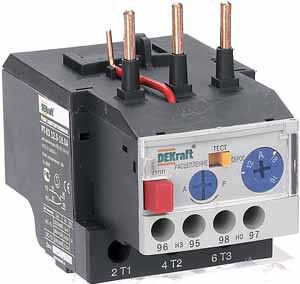

Реле электротепловое для контакторов РТ-03 25-32А 18.0-25.0А - 23121DEK APC

Реле электротепловое РТ-03 для контакторов 25–32 А 18,0–25,0 А от бренда DEKraft - устройство защиты электродвигателей от перегрузки, асимметрии фаз и длительного пуска. Устанавливается напрямую на контакторы КМ-103 и совместимо с другими моделями, обеспечивает надежную работу в условиях промышленного оборудования.

Назначение и область применения

Реле электротепловое РТ-03 защищает электродвигатели и силовые цепи переменного тока от повреждений из-за:

• перегрузки по току;
• недостаточного напряжения одной из фаз (асимметрия);
• заклинивания ротора;
• продолжительного пуска двигателя.

Подходит для установки в системах управления станков, насосов, компрессоров, конвейеров и другого промышленного оборудования с током нагрузки до 25 А.

Технические характеристики

• Номинальный ток: 25 А - максимальная рабочая величина, при которой реле сохраняет точность срабатывания.
• Диапазон регулировки тока: 18,0–25,0 А - можно выставить порог срабатывания в этом интервале под конкретную нагрузку.
• Число полюсов: 3 - контролирует все три фазы одновременно.
• Контакты: 1 нормально открытый (НО) и 1 нормально замкнутый (НЗ) - используются для сигнализации или отключения цепи управления.
• Напряжение: до 690 В - работает в сетях с высоким напряжением, включая промышленные системы.
• Класс точности: 10 - время срабатывания при перегрузке соответствует стандартному графику (например, при 6×Iном - около 20 секунд).
• Максимальное сечение кабеля: 6 мм2 - позволяет использовать провода средней мощности без необходимости переходников.
• Степень защиты: IP20 - защищено от прикосновений к токоведущим частям и крупным частицам, но не от воды и пыли.
• Климатическое исполнение: УХЛ4 - рассчитано на эксплуатацию в помещениях с температурой от −40 C до +40 C и повышенной влажностью.
• Тип подключения: винтовые зажимы - удобны для многократного демонтажа и надежного контакта.
• Способ монтажа: непосредственное крепление или обособленное размещение - можно установить прямо на контактор или отдельно на DIN-рейку.

Совместимость и монтаж

Реле электротепловое РТ-03 специально спроектировано для работы с контактными аппаратами серии КМ-103. Однако благодаря стандартизированному креплению и габаритам также совместимо с аналогичными контактными устройствами других производителей - например, Schneider Electric, ABB, IEK.

При монтаже важно:

• не превышать допустимое сечение кабеля (6 мм2) - иначе возможен нагрев и потеря контакта;
• обеспечить свободный доступ к кнопкам перезагрузки - они расположены сверху устройства;
• при установке на DIN-рейку использовать специальный адаптер, если он не встроен в корпус.

Безопасность и стандарты

Реле электротепловое РТ-03 соответствует требованиям:

• ГОСТ Р 50030.4.1-2002 - правила для низковольтных коммутационных аппаратов;
• ГОСТ Р 50030.5.1-2005 - требования к управляемым устройствам и тепловым реле.

Это гарантирует соответствие международным нормам безопасности и долговечность в условиях промышленной эксплуатации.

Преимущества

• Два режима повторного включения - ручной и автоматический - позволяют выбрать оптимальный способ восстановления после срабатывания.
• Высокая точность срабатывания (класс 10) снижает риск ложных отключений при кратковременных скачках тока.
• Простая механическая конструкция - мало подвержена отказам даже при постоянных вибрациях.
• Широкий диапазон регулировки тока (18–25 А) покрывает большинство задач защиты двигателей малой и средней мощности.

Ограничения применения

• Не предназначен для защиты от короткого замыкания - требует обязательной установки предохранителей или автоматических выключателей.
• IP20 не обеспечивает защиту от влаги и пыли - нельзя применять во влажных, запыленных или наружных условиях без дополнительного кожуха.
• Не рекомендовано использование в системах с частотным регулированием - термореле плохо реагируют на импульсные токи преобразователей частоты.
• Может работать некорректно при температуре окружающей среды выше +40 C - требуется принудительное охлаждение или перемещение в более прохладное место.

Примеры использования

• Защита асинхронного двигателя 3 кВт на конвейере с током 22 А - установлено реле РТ-03 на контактор КМ-103.
• Автоматизация насосной станции: реле РТ-03 отключает питание при заклинивании крыльчатки и сигнализирует через НЗ-контакт.
• Оборудование для деревообработки: используется в паре с контактором от IEK, так как габариты и клеммы совпадают.

Практические советы

• Перед установкой проверьте текущий рабочий ток двигателя - выбирайте уставку ближе к верхнему значению (25 А), если двигатель часто запускается под нагрузкой.
• При использовании в автоматическом режиме повторного включения убедитесь, что причина срабатывания устранена - иначе произойдет циклический запуск и перегрев.
• Не используйте реле РТ-03 для защиты однофазных двигателей - оно трёхполюсное и не будет корректно реагировать на потерю одной фазы в двухпроводной сети.
• При замене старого реле - сравните маркировку токовой уставки и тип крепления. Артикул 23121dek от DEKRAFT полностью заменяет аналоги с тем же диапазоном.
