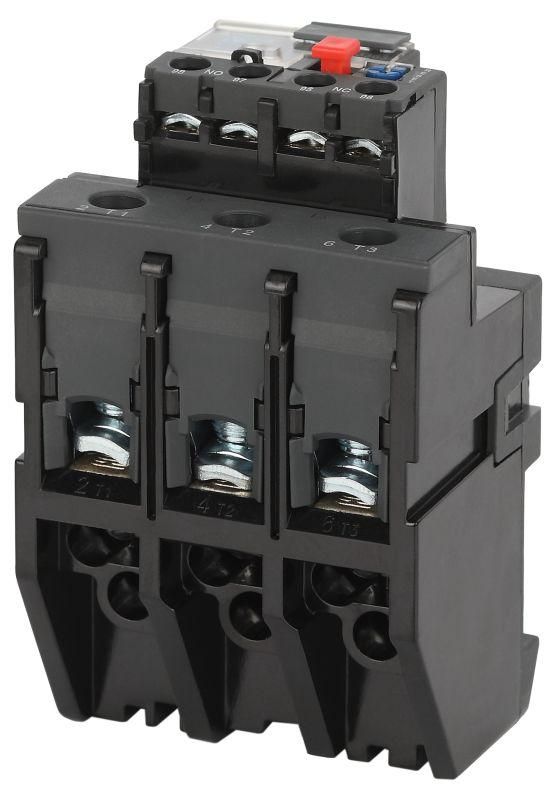

Реле электротепловое PRO DRT30-0030-0040-E РТИ-3355 30-40А | Б0050418 ЭРА

Реле электротепловое РТИ-3355 30-40А от бренда ЭРА - это защитное устройство для электродвигателей, рассчитанное на ток до 40 А. Оно обеспечивает надёжную защиту от перегрузок и других аварийных режимов, устанавливается прямо на контакторы и работает без внешнего питания.

Назначение и область применения

Реле электротепловое РТИ-3355 30-40А защищает электродвигатели от:

• перегрузки - когда ток превышает допустимый уровень;
• асимметрии фаз - неравномерного распределения тока между фазами;
• затянутого пуска - длительного разгона двигателя после включения;
• заклинивания ротора - когда двигатель не может вращаться, но остаётся под напряжением.

Устройство применяется в системах управления промышленными механизмами: насосах, вентиляторах, конвейерах, компрессорах. Работает совместно с контакторами серии КТИ и КМИ. Для защиты от короткого замыкания необходимо использовать отдельные предохранители или автоматические выключатели.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который реле способно контролировать и отключить при перегрузке.
• Максимальное рабочее напряжение: 600 В - допустимое напряжение в цепи, где установлено реле.
• Класс защиты: 10 - время срабатывания при 7,2-кратном токе не более 10 секунд; подходит для двигателей с нормальным пуском.
• Количество контактов: 1 нормально открытый (НО) и 1 нормально закрытый (НЗ) - используются для сигнализации и управления цепями контроля.
• Автоматический перезапуск: да - после остывания реле восстанавливает работу без manual вмешательства.
• Способ монтажа: непосредственное крепление - устанавливается прямо на контактор, без дополнительных кронштейнов.
• Тип присоединения: винтовое - провода подключаются через зажимы с винтами, обеспечивающие надёжный контакт.

Совместимость и монтаж

Реле электротепловое РТИ-3355 30-40А проектировалось для установки исключительно на контакторы серии КТИ и КМИ. Его корпус и крепления точно соответствуют габаритам этих контакторов. Монтаж выполняется путём плотного защёлкивания на направляющих штырях контактора - никаких инструментов не требуется. Подключение силовых проводов осуществляется через винтовые зажимы: важно затянуть их с достаточным усилием, чтобы избежать нагрева и окисления.

Безопасность и стандарты

Реле электротепловое РТИ-3355 30-40А соответствует требованиям ГОСТ Р 50030.4.1 и IEC 60947-4-1. Обеспечивает безопасную работу в условиях промышленной среды. Не содержит опасных веществ согласно RoHS. Автоматический перезапуск требует внимания: перед включением следует проверить причину срабатывания, чтобы избежать повреждения оборудования.

Преимущества

• Не требует внешнего источника питания - работает за счёт тепла от протекающего тока.
• Интегрированная конструкция снижает количество точек соединений и риск отказа.
• Автоматический перезапуск минимизирует простои в малоквалифицированных системах.
• Чёткая классификация по времени срабатывания (класс 10) позволяет точно подбирать под тип нагрузки.

Ограничения применения

• Не защищает от короткого замыкания - обязательно использование предохранителей или автоматических выключателей.
• Не рекомендовано применение в условиях частых пусков (более 6–8 раз/час) - возможен преждевременный износ термобиметаллической системы.
• Не подходит для установки вне контакторов - отсутствует самостоятельная база крепления.
• Не предназначен для работы в агрессивных средах (высокая влажность, химикаты, взрывоопасные зоны) без дополнительной защиты корпуса.

Примеры использования

• Защита асинхронного двигателя насоса воды в системе водоснабжения.
• Обеспечение безопасности вентилятора на производстве с переменной нагрузкой.
• Контроль тока в конвейере с частыми запусками и остановками.
• Поддержание работоспособности компрессора в холодильной установке.

Практические советы

• Перед установкой проверьте соответствие номинального тока двигателя значению 30–40 А - выбирайте реле с ближайшим верхним порогом.
• При использовании в условиях высокой температуры окружающей среды (свыше +40 C) уменьшите допустимую нагрузку на 10–15 %.
• После каждого срабатывания дождитесь полного остывания устройства - принудительное включение до этого может вызвать повторное повреждение.
• Проверяйте состояние винтовых зажимов каждые 6 месяцев - ослабление контакта приводит к перегреву и выходу реле из строя.
• Реле электротепловое РТИ-3355 30-40А не ремонтируется - при отказе заменяйте полностью.
