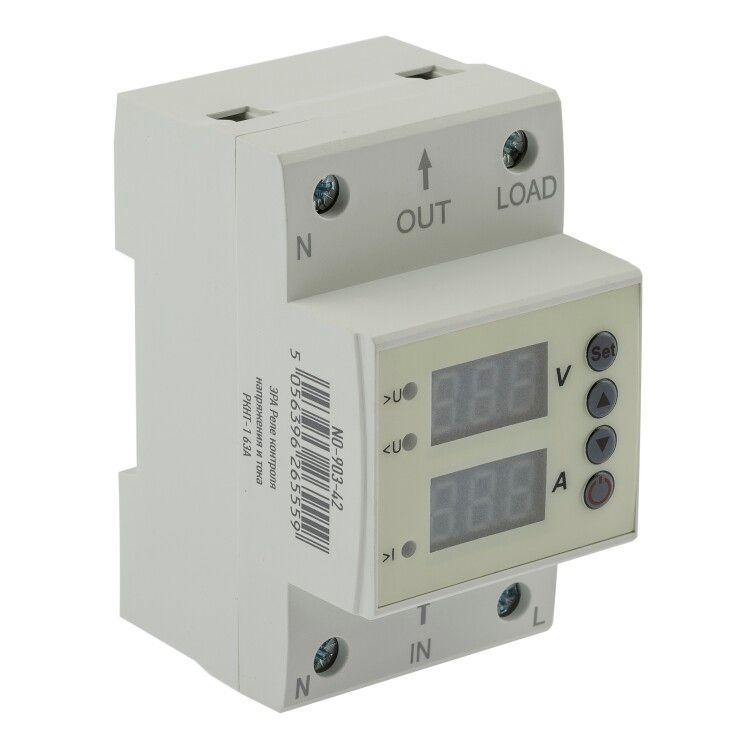

Реле контроля напряжения и тока PRO NO-903-42 РКНТ-1 63А эл. дисплей | Б0050658 ЭРА

Реле контроля напряжения и тока РКНТ-1 63А электронный дисплей от бренда ЭРА предназначено для защиты оборудования от аварийных значений напряжения и тока в сети. Устройство с электронным дисплеем обеспечивает точный контроль и быстрое отключение нагрузки при отклонениях параметров, что особенно важно для чувствительной техники на объектах с нестабильным питанием.

Назначение и область применения

Реле контроля напряжения и тока РКНТ-1 63А электронный дисплей автоматически отключает подключенную нагрузку при выходе напряжения или тока за установленные границы. Это предотвращает повреждение оборудования из-за перепадов, просадок, перегрузок или исчезновения фазы. Подходит для защиты насосов, компрессоров, систем вентиляции, кондиционеров, станков и другого промышленного и бытового электрооборудования, работающего от однофазной сети переменного тока.

Технические характеристики

• Номинальный ток: 63 А - способно коммутировать мощные нагрузки до 14 кВт при 230 В
• Контролируемое напряжение: переменный ток (AC) и постоянный ток (DC) - работает в обоих режимах
• Диапазоны контроля напряжения:
  • Высокий диапазон: 230–300 В (для сетей 220–240 В)
  • Низкий диапазон: 110–210 В (для сетей 110–127 В)
• Напряжение питания устройства: 80–400 В - может работать даже при серьёзных просадках в сети
• Минимальное и максимальное напряжение: контроль с обеих сторон - отключает при слишком низком и слишком высоком напряжении
• Контроль понижения напряжения: да - реагирует на длительные просадки, даже если напряжение остаётся выше порога отключения
• Гистерезис: есть - предотвращает частое включение/выключение при колебаниях у порога
• Задержка срабатывания: 0,5–90 сек - можно настроить под тип нагрузки, чтобы избежать ложных срабатываний при кратковременных скачках
• Количество нормально замкнутых (НО) контактов: 1 - используется для размыкания цепи нагрузки
• Количество переключающих контактов: 0 - не имеет функции переключения между цепями
• Способ монтажа: встраиваемый - устанавливается в щиток или корпус
• Подключение: винтовые зажимы - надёжное и проверенное соединение для токов до 63 А

Совместимость и монтаж

Реле контроля напряжения и тока РКНТ-1 63А электронный дисплей совместимо с любыми однофазными цепями, где требуется защита от перенапряжения и недонапряжения. Монтаж выполняется в распределительном щите. Для установки необходим доступ к проводам фазы и нуля. Клеммы рассчитаны на жилы сечением до 16 мм2. Обязательно соблюдайте полярность при подключении входа питания - устройство работает как при правильной, так и при обратной фазировке. Выходная цепь подключается последовательно с нагрузкой через нормально замкнутый контакт. После подключения рекомендуется проверить работу на заданном диапазоне напряжения.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для электромонтажных изделий, применяемых в промышленных и бытовых условиях. Отсутствие сертификатов в предоставленных данных не позволяет указать конкретные стандарты (например, ГОСТ или IEC), однако конструкция выполнена в соответствии с практикой производства ЭРА для аналогичных моделей. Работа при напряжении до 400 В требует соблюдения мер предосторожности при обслуживании - отключайте питание перед монтажом и настройкой.

Преимущества

• Электронный дисплей показывает текущее напряжение в реальном времени - удобно для диагностики состояния сети
• Широкий диапазон рабочего напряжения (80–400 В) - устройство продолжает работать даже при глубоких просадках, когда другие реле уже отключаются
• Настройка гистерезиса снижает количество ложных срабатываний при нестабильной сети
• Два диапазона напряжения позволяют использовать реле в регионах с разными стандартами сети (220 В и 110 В)
• Контроль как переменного, так и постоянного тока - универсальное решение для сложных систем

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных цепей
• Отсутствуют переключающие контакты - нельзя использовать для переключения между источниками питания
• Не имеет встроенного теплового или токового ограничения - контроль тока осуществляется косвенно, через нагрузку; при сверхтоке необходимо дополнительно устанавливать автоматический выключатель
• Не защищает от импульсных помех и высокочастотных выбросов - для этого нужны дополнительные фильтры
• Не подходит для работы в средах с повышенной влажностью без дополнительной герметизации - IP-класс не указан, значит, защита не гарантирована

Примеры использования

• Защита холодильного оборудования в торговых центрах - предотвращает отказ компрессора при просадке напряжения ночью
• Автоматическое отключение насосов в системах водоснабжения при обрыве фазы
• Стабилизация питания CNC-станков в мастерских с нестабильной сетью
• Использование в домашних щитах для защиты дорогостоящей бытовой техники (стиральные машины, духовые шкафы)
• Контроль напряжения в удалённых объектах с генераторами - при переходе с сети на генератор реле адаптируется к новому уровню

Практические советы

• Выбирайте диапазон напряжения (230–300 В или 110–210 В) в зависимости от вашего типа сети - неверный выбор приведёт к некорректной работе
• Настройте задержку срабатывания на 5–15 секунд для двигателей - это позволит избежать отключения при пусковых токах
• Проверьте, что винтовые клеммы плотно затянуты - плохой контакт вызывает нагрев и ложные срабатывания
• Не используйте реле в качестве основного автомата - всегда сочетайте его с аппаратом защиты по току (автоматическим выключателем)
• При первом запуске подайте напряжение ниже нижнего порога - убедитесь, что реле отключится, затем повысьте - проверьте включение
• Реле контроля напряжения и тока РКНТ-1 63А электронный дисплей лучше устанавливать рядом с вводом в помещение - так оно будет первым элементом защиты
