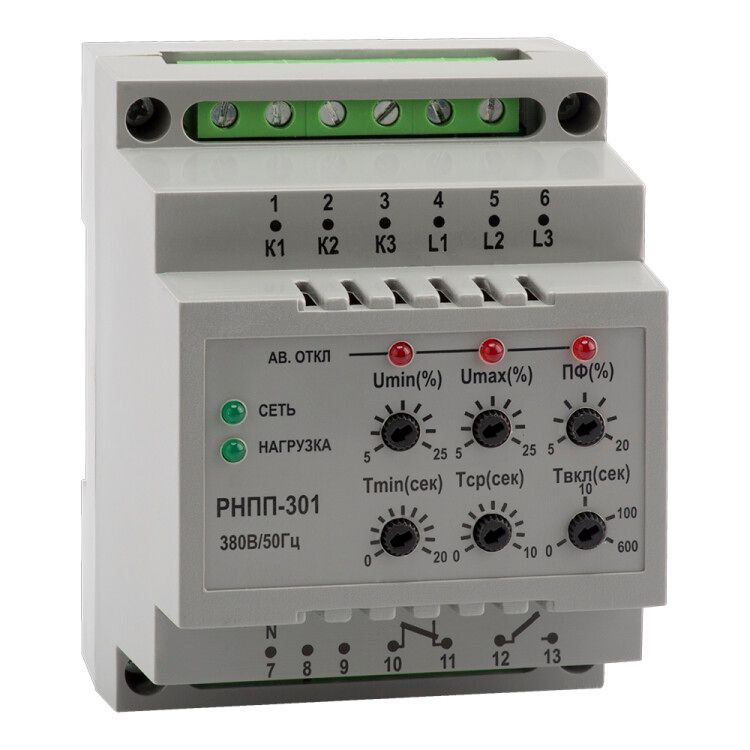

Реле контроля напряжения OptiDin РНПП-301 3-фазное 380В КЭАЗ 114063

Реле контроля напряжения и фаз РНПП-301-У3 и РНПП-301-УХЛ3.1 от КЭАЗ - компактные устройства для мониторинга трёхфазной сети, обеспечивающие защиту оборудования от аварийных режимов: перенапряжения, недонапряжения и перекоса фаз. Модель устанавливается на DIN-рейку и подходит для систем АВР, промышленных станков и распределительных щитов.

Назначение и область применения

Реле контроля напряжения и фаз РНПП-301-У3 и РНПП-301-УХЛ3.1 предназначены для постоянного наблюдения за состоянием трёхфазной электрической сети. Они отслеживают уровень напряжения в каждой фазе, порядок чередования фаз и наличие всех трёх фаз. При выходе параметров за установленные пределы устройство отключает нагрузку. Как только параметры вернутся в норму - через заданную паузу оно снова включает питание. Это особенно важно в системах автоматического резервирования (АВР), на производствах с чувствительным оборудованием, в насосных станциях, конвейерах и других объектах, где перебои в питании могут вызвать аварию или простои.

Технические характеристики

• Работает от переменного тока (AC): напряжение питания 220–380 В
• Измеряет напряжение в диапазоне 114–570 В - позволяет контролировать даже слабые или завышенные значения
• Зона контроля рабочего напряжения: 230–280 В - именно эти значения считаются нормой; при выходе за них происходит отключение
• Можно настроить время задержки отключения/включения: от 0,1 до 600 секунд - чтобы исключить ложные срабатывания при кратковременных скачках
• Два коммутирующих контакта - один для отключения, второй можно использовать для сигнализации
• Номинальный ток контактов: 5 А - подходит для управления нагрузками до 1,1 кВт при 220 В
• Подключение - винтовые зажимы, надёжные и простые в обслуживании
• Монтаж - на DIN-рейку шириной 35 мм, занимает всего 1 модуль
• Степень защиты IP40 - защищено от предметов больше 1 мм, но не от воды
• Климатическое исполнение: У3 (умеренный климат) и УХЛ3.1 (для холодных помещений с повышенной влажностью)
• Соответствует ТУ 3425-001-71386598-2005

Совместимость и монтаж

Реле контроля напряжения и фаз РНПП-301-У3 и РНПП-301-УХЛ3.1 совместимо с любыми шкафами и щитами, оснащёнными стандартной DIN-рейкой. Для установки достаточно защёлкнуть устройство на рейку и подключить три фазы, ноль и нагрузку к контактам. Подключение выполняется винтовыми зажимами - рекомендуется затягивать клеммы моментом 0,4–0,5 Нм, чтобы избежать перегрева. Обязательно проверьте соответствие проводов: сечение жил - до 2,5 мм2. Устройство не требует внешнего питания - работает от контролируемой сети.

Безопасность и стандарты

Реле соответствует техническим условиям ТУ 3425-001-71386598-2005. Защита IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги - не устанавливайте в сырых помещениях без корпуса. Применяйте в соответствии с требованиями ПУЭ и ГОСТ Р 50030.5.1. Устройство не имеет функции дифференциальной защиты - не заменяет УЗО или автоматические выключатели.

Преимущества

• Автоматическое восстановление после нормализации параметров - снижает необходимость вручную включать оборудование
• Гибкая настройка временной задержки - минимизирует ложные срабатывания при кратковременных помехах
• Контролирует все основные параметры: напряжение в каждой фазе, последовательность и наличие фаз
• Компактный формат - занимает мало места в щите
• Высокая надёжность: продукт от КЭAZ, известного производителя промышленной автоматики

Ограничения применения

• Не предназначен для работы в условиях высокой влажности, пыли или агрессивной среды - IP40 не обеспечивает герметичность
• Номинальный ток 5 А - нельзя использовать для прямого управления мощными двигателями или нагревателями свыше 1,1 кВт; требуется применение контактора
• Не контролирует ток, частоту или баланс нагрузки - только напряжение и фазы
• Не подходит для сетей постоянного тока - только переменный ток AC
• Требуется правильная фазировка: если фазы подключены неверно, устройство будет работать некорректно

Примеры использования

• Защита ЧПУ-станков от просадок напряжения, которые вызывают сбои в работе программ
• Контроль питания в системах АВР - при отказе основного источника реле отключает нагрузку, пока не появится стабильное напряжение от резервного генератора
• Обеспечение бесперебойной работы насосных станций - предотвращает запуск насоса при низком напряжении, что снижает риск перегрузки двигателя
• Контроль электропитания в теплицах, лабораториях, серверных - там, где стабильность напряжения критична

Практические советы

• Перед первым запуском обязательно настройте пороги срабатывания под вашу сеть - используйте диапазон 230–280 В как базовый, если сеть 220/380 В
• Проверьте полярность фаз перед подключением - если фазы перепутаны, реле не сработает правильно
• Для нагрузок выше 5 А всегда используйте промежуточный контактор - сам реле управляет им, а не нагрузкой напрямую
• При использовании в холодном помещении выбирайте модель с исполнением УХЛ3.1 - она рассчитана на более низкие температуры
• Регулярно проверяйте состояние винтовых клемм - ослабление контакта может привести к перегреву
• Не устанавливайте рядом с источниками сильных ЭМИ - возможны ложные срабатывания
