Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi; катушка 24В DC | 601390240074 Finder 60.13.9.024.0074

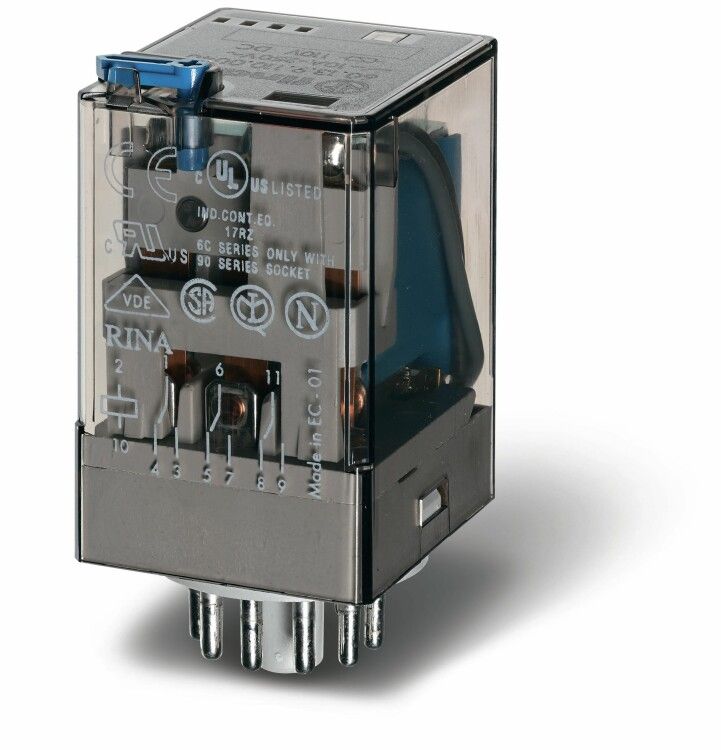

Реле универсальное электромеханическое Finder 60.13.9.024.0074 - компактное промежуточное реле с разъемным подключением, предназначенное для коммутации нагрузок до 10 А в цепях постоянного тока 24 В. Подходит для сборки на монтажной плате в автоматизированных системах, где требуется надежное управление несколькими цепями одновременно.

Назначение и область применения

Реле Finder 60.13.9.024.0074 используется для передачи сигнала между управляющими устройствами (например, ПЛК, контроллерами) и силовыми цепями. Благодаря трём переключающим контактам типа CO (перекидному), один вход может управлять сразу двумя выходными цепями - одна замыкается, другая размыкается. Применяется в промышленной автоматизации: станках, конвейерах, системах вентиляции, распределительных щитах. Удобен там, где нужна быстрая замена без пайки - благодаря разъему 11 штырей.

Технические характеристики

• Тип реле: промежуточное электромеханическое
• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 × CO (перекидные)
• Тип контактов: серебро-никель (AgNi) - устойчивы к дуге и износу
• Управление: моностабильное (возврат в исходное состояние после снятия напряжения)
• Подключение: 11-штырьковый разъем, совместим с базой серии 60
• Индикация: светодиод (LED) показывает наличие напряжения на катушке
• Дополнительно: кнопка ручного тестирования, механический индикатор положения контактов, встроенный демпферный диод для гашения ЭДС самоиндукции
• Степень защиты: IP20 - защищено от прикосновений и крупных частиц, но не от воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +55C, допустима повышенная влажность
• Материал корпуса: термостойкий пластик

Совместимость и монтаж

Реле Finder 60.13.9.024.0074 устанавливается в специальную монтажную базу с 11-штырьковым разъемом (совместима с другими реле серии 60). Монтаж выполняется на печатную плату или DIN-рейку через соответствующую основу. Не требует пайки - достаточно вставить реле до щелчка. Клеммы разъема рассчитаны на провода сечением до 0,5–2,5 мм2. Обязательно соблюдайте полярность подключения катушки: "+" и "-" указаны на корпусе. Для фиксации используйте только оригинальные или сертифицированные базы серии 60.

Безопасность и стандарты

Реле соответствует европейским нормам безопасности: EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле), EN 61810-7 (тестирование с использованием импульсных сигналов). Конструкция обеспечивает безопасную работу при номинальных значениях. Встроенная защитная диодная цепь предотвращает скачки напряжения, которые могут повредить чувствительную электронику.

Преимущества

• Трёхконтактная схема CO позволяет управлять двумя цепями одновременно - экономит место и количество реле
• Разъемное подключение ускоряет замену и обслуживание - не нужно отпаивать провода
• Светодиодная индикация и механический индикатор позволяют визуально проверить состояние реле без приборов
• Кнопка теста даёт возможность проверить работоспособность без подачи напряжения на всю систему
• Контакты AgNi обеспечивают долгий срок службы даже при частых включениях и высоких токах
• Встроенный диод снижает риск повреждения управляющего устройства

Ограничения применения

• Не предназначено для работы во влажной среде - IP20 не защищает от брызг и пыли
• Только для постоянного тока 24 В; нельзя использовать в сетях переменного тока
• Максимальный ток 10 А - не подходит для мощных двигателей или нагревателей выше этого порога
• Требуется установка на базу - без неё реле невозможно подключить
• Чувствителен к перегрузкам по напряжению: превышение 24 В может вывести из строя катушку

Примеры использования

• Управление направлением движения двигателя: один контакт включает «вперёд», второй - «назад»
• Переключение режимов работы станка: реле меняет питание между двумя наборами сенсоров
• Аварийное отключение: при срабатывании ПЛК реле отключает питание одного оборудования и включает аварийную световую сигнализацию
• Системы контроля доступа: реле активирует замок и одновременно запускает камеру видеонаблюдения

Практические советы

• Проверьте соответствие напряжения катушки - 24 В DC - перед подключением. Переполюсовка не повредит, но реле не сработает
• При монтаже в щите убедитесь, что рядом нет источников тепла - перегрев сокращает срок службы
• Для частых переключений (более 1000 раз в час) рекомендовано применение реле с более высокой классификацией - здесь 10 А / 10⁶ операций - достаточная надёжность для большинства задач
• Используйте базу с заземляющим контактом, если система требует экранирования
• При замене - всегда отключайте питание. Индикатор LED может гореть даже при слабом остаточном напряжении
