Универсальное электромеханическое реле; монтаж в розетку 11-штырьковый разъем; 3CO 10A; контакты AgNi+Au; катушка 24В DC | 601390245070 Finder 60.13.9.024.5070

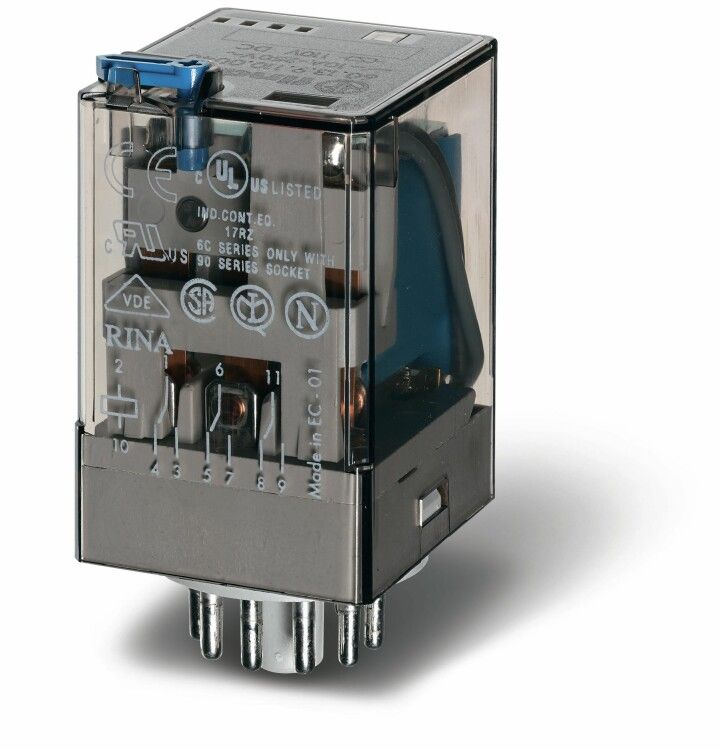

Реле универсальное электромеханическое Finder 60.13.9.024.5070 - компактное промежуточное реле с тремя переключающими контактами на 10 А, предназначенное для работы в цепях постоянного тока 24 В. Устанавливается в 11-штырьковую розетку, оснащено светодиодной индикацией, кнопкой тестирования и встроенным демпферным диодом, что делает его удобным для автоматизации и систем управления.

Назначение и область применения

Реле Finder 60.13.9.024.5070 используется для коммутации слаботочных и силовых цепей в устройствах автоматизации. Подходит для управления двигателями, клапанами, световыми сигналами, пускателями и другими нагрузками до 10 А. Применяется в панелях управления, станках, конвейерах, системах безопасности и других промышленных установках, где требуется надёжное и контролируемое переключение.

Технические характеристики

• Тип реле: промежуточное электромеханическое
• Напряжение катушки: 24 В постоянного тока (DC)
• Номинальный ток контактов: 10 А
• Количество контактов: 3 переключающих (3CO - три одинарных переключающих контакта)
• Тип контактов: нормально открытые (NO), нормально закрытые (NC) - все контакты являются переключающими, то есть каждый имеет NO и NC
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Материал контактов: серебро-никель с золотым покрытием (AgNi+Au) - повышает долговечность при малых токах и устойчивость к окислению
• Подключение: разъёмное, через 11-штырьковую розетку
• Индикация: встроенный светодиод показывает наличие напряжения на катушке
• Защита: IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли
• Полярность: обязательна - катушка работает только при правильном подключении + и –
• Климатическое исполнение: УХЛ4 - рассчитано на работу в помещениях с умеренным и холодным климатом, в условиях повышенной влажности
• Корпус: пластиковый, самозагасаемый

Совместимость и монтаж

Реле Finder 60.13.9.024.5070 устанавливается только в совместимые 11-штырьковые розетки серии 60. Монтаж осуществляется путём вставки реле в гнездо до щелчка - фиксация механическая, без пайки. Для замены достаточно вынуть старое реле и вставить новое. Совместимо с розетками Finder 70.11, 70.11.0, 70.11.1 и аналогичными. Не используйте розетки с другим количеством штырей - несовместимо.

Безопасность и стандарты

Реле соответствует европейским стандартам EN 61810-1 (общие требования), EN 61810-2 (требования к промежуточным реле) и EN 61810-7 (требования к реле с индикацией). Соответствие гарантирует безопасную эксплуатацию в промышленных системах и соответствие требованиям CE.

Преимущества

• Контакты с золотым покрытием обеспечивают стабильную коммутацию даже при малых токах (до нескольких миллиампер) - идеально для сигнализации и PLC-интерфейсов
• Встроенная LED-индикация позволяет визуально контролировать состояние катушки без измерительных приборов
• Кнопка тестирования позволяет проверить работоспособность реле без подачи напряжения на всю систему
• Встроенный демпферный диод защищает управляющую цепь от импульсов обратной ЭДС при отключении катушки
• Форм-фактор стандартизирован - легко заменяется на другие модели серии 60

Ограничения применения

• Не предназначено для работы во внешних условиях - степень защиты IP20 не обеспечивает защиту от влаги, пыли и брызг
• Только для постоянного тока - нельзя использовать в сетях переменного тока (AC)
• Обязательна соблюдение полярности - неверное подключение катушки приведёт к отказу реле
• Максимальный ток 10 А - не подходит для мощных нагревателей, двигателей выше 2–3 кВт без дополнительного контактора
• Не рекомендовано для частой коммутации (>1000 операций/час) при максимальной нагрузке - срок службы снижается

Примеры использования

• Переключение входов/выходов в программируемых логических контроллерах (PLC)
• Управление пневматическими клапанами в автоматических линиях
• Коммутирование световых индикаторов и зуммеров в пультах управления
• Резервирование цепей в системах бесперебойного питания
• Сигнализация состояния оборудования через LED-индикацию

Практические советы

• При монтаже убедитесь, что розетка чистая и не деформирована - плохой контакт вызывает перегрев
• Для длительной работы при высоких температурах окружающей среды выбирайте места с хорошей вентиляцией
• Проверьте полярность перед первым включением - подача напряжения с обратной полярностью не повредит реле, но оно не будет работать
• Используйте кнопку теста для диагностики перед плановым обслуживанием - это экономит время на поиск неисправностей
• При замене реле всегда отключите питание - даже при наличии диода риск возникновения скачков остаётся
