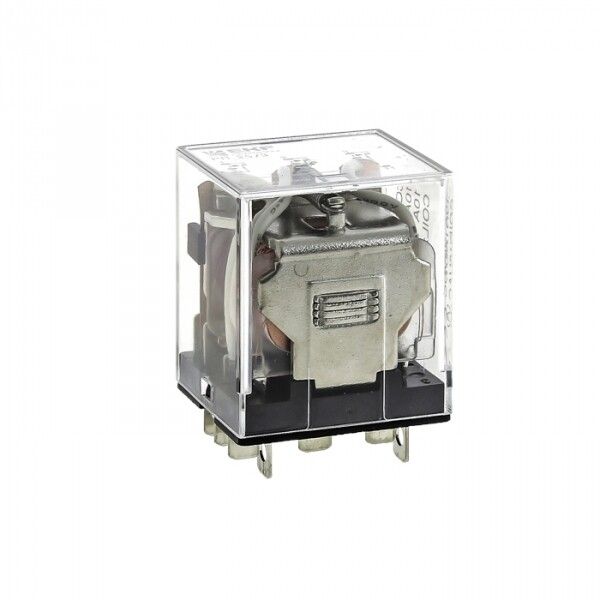

Реле промежуточное 12В переменного тока 3пк 10А РП25/3 без розетки - rp-25-3-12 EKF

Реле промежуточное РП 25/3 10А 12В переменного тока 3пк без розетки от EKF предназначено для управления нагрузками средней мощности в системах автоматизации. Это надежное устройство с плоскими штекерами и возможностью установки на DIN-рейку, идеально подходит для сборки щитов и контрольных схем. Артикул rp-25-3-12 соответствует серии РП-25, которая отличается компактностью и долговечностью.

Назначение и область применения

Реле промежуточное РП 25/3 10А 12В переменного тока 3пк без розетки используется для передачи сигнала между слаботочными цепями управления и силовыми цепями нагрузки. Подходит для работы в системах автоматизации: управление двигателями, освещением, клапанами, конвейерами, станками. Применяется в промышленных щитах, панелях управления, системах безопасности. Устройство не заменяет основное реле или контактор - оно усиливает сигнал, распределяет управляющее напряжение на несколько цепей.

Технические характеристики

• Коммутируемый ток: 10 А - позволяет работать с нагрузками до 2,2 кВт при 220 В AC
• Род тока: переменный (AC), частота 50/60 Гц - совместим с сетью 220–240 В
• Напряжение катушки: 12 В AC - требует внешнего источника питания 12 В переменного тока
• Количество контактов: 3 (1 нормально открытый - НО, 1 нормально закрытый - НЗ, 1 общий)
• Тип контактов: двойной - обеспечивает одновременное переключение двух цепей
• Подключение: плоский штекерный разъем - удобен для быстрого монтажа и демонтажа
• Съемные клеммы: да - позволяют менять разъем без выпаивания проводов
• Способ монтажа: втычной - фиксируется в разъеме, не требует болтовых соединений
• Степень защиты: IP20 - защищено от прикосновения к токоведущим частям, но не от пыли и влаги
• Максимальное сечение кабеля: 2,5 мм2 - подходят медные жилы до этого значения
• Климатическое исполнение: УХЛ4 - работает в помещениях с умеренным климатом, без конденсата
• Диапазон температур: от 0 до +40 C - не допускается работа ниже нуля или выше 40 C
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к механическим воздействиям
• Нормативный документ: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) - соответствие европейским требованиям к коммутационному оборудованию

Совместимость и монтаж

Реле промежуточное РП 25/3 10А 12В переменного тока 3пк без розетки не имеет встроенной розетки - требуется отдельный модульный разъем РМ-25 для установки на DIN-рейку. Разъем РМ-25 продается отдельно и обеспечивает надежный контакт с штекерами реле. Без разъема реле можно закрепить на панели с помощью винтов через отверстия в корпусе. Для подключения катушки используйте два контакта на штекере, помеченные как A1/A2. Контакты (НО, НЗ, COM) подключаются к нагрузке и источнику питания. Обязательно соблюдайте полярность - хотя реле имеет свободную полюсность, рекомендуется подключать питание согласно схеме производителя.

Безопасность и стандарты

Реле соответствует ГОСТ Р 50030.5.1-2005 и МЭК 60947-5-1-2003 - стандартам на низковольтные коммутационные аппараты. Конструкция исключает доступ к токоведущим частям при установленном разъеме. Серебросодержащие контакты снижают риск сваривания и повышают безопасность при коммутации индуктивных нагрузок. Не применяйте в взрывоопасных зонах, в условиях повышенной влажности или при наличии агрессивных паров - IP20 не обеспечивает защиту от окружающей среды.

Преимущества

• Высокая коммутационная способность - 10 А позволяет управлять мощными нагрузками без дополнительных контакторов
• Серебросодержащие контакты - увеличивают срок службы в десятки раз по сравнению с обычными медными контактами
• Компактные габариты - меньше, чем у старых отечественных аналогов, экономит место в щите
• Гибкая установка - можно монтировать как на DIN-рейку (через разъем РМ-25), так и прямо на панель
• Съемные клеммы - упрощают обслуживание и замену без перепайки проводов
• Работа в любом положении - не зависит от ориентации в пространстве

Ограничения применения

• Не предназначен для постоянной работы при температуре ниже 0 C - возможна потеря герметичности и отказ контактов
• IP20 не защищает от пыли и влаги - нельзя использовать вне помещений или в сырых местах
• Требуется отдельный разъем РМ-25 для установки на DIN-рейку - не является автономным устройством
• Напряжение катушки 12 В AC - несовместимо с источниками постоянного тока (DC)
• Максимальное сечение кабеля 2,5 мм2 - не подходит для больших токов, требующих 4 мм2 и более

Примеры использования

• Управление световой сигнализацией на станке через PLC с выходом 12 В AC
• Переключение режимов работы конвейера: запуск / остановка / реверс
• Распределение сигнала от одного терморегулятора на три нагревательных элемента
• Автоматизация системы вентиляции: включение вытяжки при достижении порога температуры
• Интеграция в пульт управления лифтом для передачи команд на двигатель

Практические советы

• Выбирайте разъем РМ-25 точно по модели - он совместим только с реле серии РП-25, а не РП-22
• Проверьте напряжение катушки перед подключением - неверное напряжение (например, DC вместо AC) вызовет перегрев и выход из строя
• При использовании индуктивных нагрузок (двигатели, реле) добавьте дугогасящую цепь (RC-фильтр) для продления жизни контактов
• Не затягивайте кабели с сечением больше 2,5 мм2 - это повредит клеммы и нарушит контакт
• При монтаже на панель используйте изолированные хомутики и кабельные вводы - даже при IP20 важно минимизировать попадание пыли
• Реле РП 25/3 10А 12В переменного тока 3пк без розетки лучше всего применять в контроллерных щитах с хорошей вентиляцией - температура внутри должна оставаться в пределах +20…+35 C
