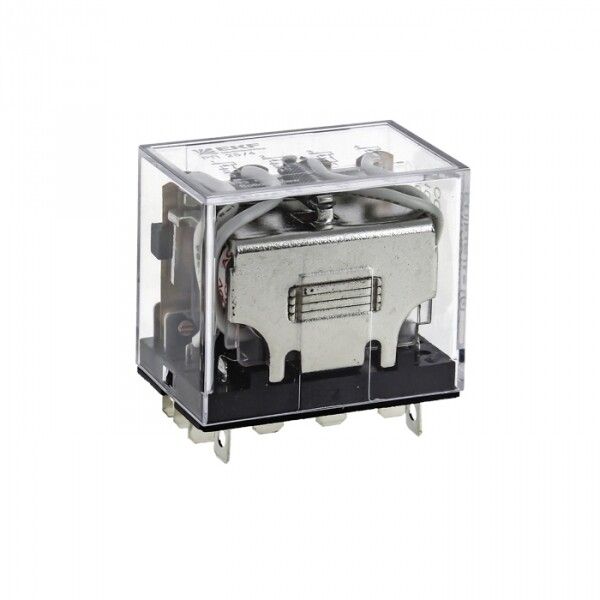

Реле промежуточное РП 25/4 10А 12В DС EKF PROxima | rp-25-4-12-DC

Реле промежуточное РП 25/4 10А 12В DC от EKF предназначено для управления нагрузками до 10 А в цепях постоянного тока. Устройство обеспечивает надёжное переключение сигналов в системах автоматизации, особенно там, где требуется расширение числа управляемых контуров. Артикул rp-25-4-12-dc соответствует серии РП-25 и совместимо с DIN-рейкой.

Назначение и область применения

Реле промежуточное РП 25/4 10А 12В DC используется для передачи управляющего сигнала от слаботочных устройств (например, PLC, датчиков, кнопок) к силовым цепям. Подходит для контроля оборудования с током до 10 А: насосы, вентиляторы, световые индикаторы, малые электромагниты. Часто применяется в панелях управления промышленного оборудования, конвейерах, системах автономного освещения и автоматизированных линиях.

Технические характеристики

• Род тока: постоянный (DC)
• Напряжение катушки: 12 В
• Номинальный ток контактов: 10 А
• Количество контактов: 4 (2 пары)
• Тип контактов: двойной - 1 нормально замкнутый (НЗ) и 1 нормально разомкнутый (НО) на каждую пару
• Тип управления: моностабильное (возврат в исходное состояние после снятия напряжения)
• Поляризация: свободная - можно подключать клеммы катушки в любом порядке
• Подключение: плоские штекеры (быстрый монтаж и демонтаж)
• Съёмные клеммы: да - позволяют легко отсоединить провода без откручивания
• Способ монтажа: втычной - фиксируется в разъёме, установленном на DIN-рейке
• Степень защиты: IP20 - защищает от прикосновений и крупных частиц, не герметичное
• Материал корпуса: термостойкий пластик
• Рабочая температура: от 0 до +40 C
• Максимальное сечение кабеля: 2,5 мм2
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата, в закрытых помещениях
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Реле промежуточное РП 25/4 10А 12В DC устанавливается в модульный разъём РМ-25 (совместим с DIN-рейкой 35 мм). Разъём уже имеет клеммы для подвода питания и выходных цепей - достаточно вставить реле до щелчка. Кабели подключаются к съёмным клеммам разъёма, а не к самому реле. Это позволяет менять реле без перепайки проводов. Для монтажа на панель используйте тот же разъём - он крепится болтами. Напряжение катушки 12 В DC требует точного соблюдения полярности при подключении к источнику, хотя сама полюсность реле не важна.

Безопасность и стандарты

Реле РП 25/4 10А 12В DC соответствует международному стандарту IEC 60947-5-1 и российскому ГОСТ Р 50030.5.1-2005, что гарантирует безопасность при работе в промышленных условиях. Степень защиты IP20 допускает применение только внутри электрошкафов, защищённых от попадания воды и пыли. Применение вне помещений или во влажных средах запрещено.

Преимущества

• Серебросодержащие контакты - повышают долговечность и снижают риск сваривания при коммутации
• Высокая коммутирующая способность - 10 А на каждый контакт, достаточна для большинства бытовых и промышленных задач
• Компактные габариты - меньше места занимает, чем старые отечественные модели
• Съёмные клеммы - ускоряют обслуживание и замену
• Возможность установки в любом положении - не влияет на работу

Ограничения применения

• Не предназначен для работы при температурах ниже 0 C и выше +40 C - возможны отказы или сокращение срока службы
• IP20 - нельзя использовать в открытых, сырых или пыльных местах без дополнительной защиты
• Максимальное сечение кабеля - 2,5 мм2; более толстые провода не войдут в клеммы
• Только для постоянного тока - нельзя использовать в сетях переменного тока (AC)
• Не рекомендовано для частых включений (>1000 раз/час) при максимальной нагрузке - может снизиться срок службы контактов

Примеры использования

• Управление вентилятором охлаждения в ШУ по сигналу от термодатчика
• Переключение режима работы станка через контроллер с 12 В DC
• Индикация состояния системы: один контакт включает лампу, второй - сигнализирует об аварии
• Распределение сигнала от одного датчика на несколько потребителей (например, три клапана)

Практические советы

• Выбирайте разъём РМ-25 точно по артикулу - не все разъёмы совместимы с РП-25
• Проверьте напряжение катушки перед подключением - превышение 12 В вызывает перегрев и выход из строя
• При использовании нескольких реле на одной рейке оставляйте минимум 5–10 мм зазора для теплоотвода
• Не затягивайте клеммы слишком сильно - это деформирует медные контакты и нарушает соединение
• Для длительной эксплуатации в условиях вибраций проверяйте плотность посадки реле в разъём
• Замена реле: выньте старое, вставьте новое - провода остаются на месте благодаря съёмным клеммам
