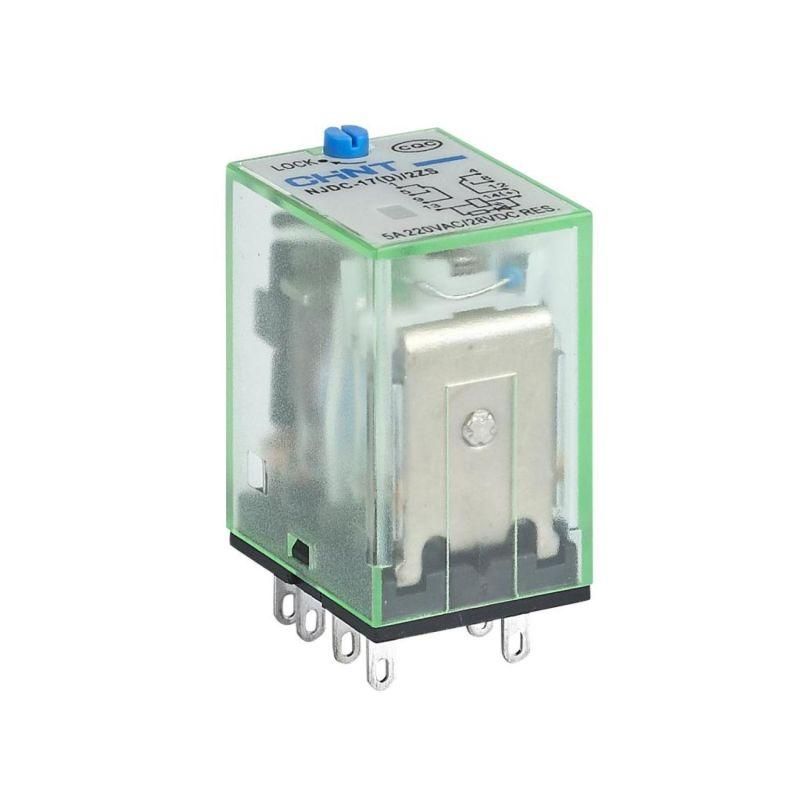

Реле промежуточное с кнопкой тестирования NJDC-17(D)/4ZS 4 конт. инд. LED 3А AC220В | 651069 CHINT

Реле промежуточное с кнопкой тестирования NJDC-17(D)/4ZS 4 контакта с индикатором LED 3А AC220В от бренда CHINT предназначено для управления слаботочными цепями в автоматических системах. Модель с штекерным подключением и индикацией состояния удобна для быстрой диагностики и замены, особенно в панелях управления с ограниченным доступом.

Назначение и область применения

Это промежуточное реле используется для усиления сигнала между управляющим устройством (например, ПЛК или терморегулятором) и нагрузкой. Подходит для коммутации цепей с током до 3 А при переменном напряжении 220 В. Часто применяется в системах автоматизации: станках, конвейерах, системах освещения, HVAC, щитах распределения энергии. Кнопка тестирования позволяет проверить работоспособность без отключения питания, что снижает время простоя при обслуживании.

Технические характеристики

• Номинальный ток: 3 А
• Тип тока: переменный (AC)
• Номинальное напряжение: 220 В
• Количество контактов: 4 (все - нормально разомкнутые, тип 4ZS)
• Тип переключения: моностабильный (возврат в исходное состояние после снятия напряжения)
• Индикация: светодиодный индикатор состояния (горит при включенном питании катушки)
• Подключение: штекерный разъем (быстрая установка и замена)
• Защита корпуса: IP20 (защита от прикосновений и крупных частиц, не защищено от воды)
• Поляризация: обязательная правильная полярность подключения катушки
• Конструкция: принудительно управляемые контакты - гарантируют надежное размыкание даже при заклинивании

Совместимость и монтаж

Реле NJDC-17(D)/4ZS совместимо с цоколями серии NJDC17. Устанавливается в стандартные DIN-рейки через фиксирующий механизм. Штекерный разъем обеспечивает быстрый монтаж и демонтаж - достаточно вынуть реле из гнезда и вставить новое. Для работы требуется наличие подходящего патрона (не входит в комплект). Обязательно соблюдайте полярность при подключении катушки - неверное подключение может повредить внутреннюю схему.

Безопасность и стандарты

Реле соответствует требованиям безопасности для оборудования класса IP20. Принудительно управляемые контакты обеспечивают безопасное разъединение цепи даже при механическом отказе. Соответствует стандартам IEC/EN 61810-1 для промежуточных реле. Не предназначен для использования во взрывоопасных средах или местах с высокой влажностью.

Преимущества

• Кнопка тестирования с самоблокировкой - можно проверить работу контактов без отключения питания
• Светодиодный индикатор наглядно показывает состояние катушки - ускоряет поиск неисправностей
• Прозрачная крышка позволяет визуально контролировать положение контактов
• Принудительно управляемые контакты предотвращают “зависание” в замкнутом состоянии
• Универсальный штекерный интерфейс - совместим со многими моделями патронов серии NJDC17

Ограничения применения

• Не использовать в условиях повышенной влажности, пыли или воздействия жидкостей - степень защиты IP20 недостаточна
• Недопустимо применение для постоянного тока (DC) - рассчитано только на переменный ток 220 В
• Не рекомендуется для частых включений более 1000 раз в час - возможен преждевременный износ контактов
• Обязательно соблюдать полярность подключения катушки - обратное подключение может вызвать выход из строя
• Нет нормально замкнутых контактов - нельзя использовать там, где нужна аварийная замыкающая функция

Примеры использования

• Управление светильниками в промышленных помещениях через ПЛК
• Коммутация тепловентиляторов в системах охлаждения оборудования
• Переключение режимов работы конвейеров в ответ на сигнал с датчиков
• Автоматическое отключение насосов при достижении заданного уровня
• Резервирование каналов управления в распределительных щитах

Практические советы

• При замене реле NJDC-17(D)/4ZS всегда используйте тот же тип цоколя - совместимость зависит именно от него, а не от внешнего вида
• Проверьте напряжение сети перед установкой - превышение 220 В может привести к пробою катушки
• Для длительной эксплуатации в пыльных зонах рекомендуется дополнительно герметизировать место установки
• Индикатор LED горит только при наличии напряжения на катушке - он не указывает на состояние контактов
• При использовании в системах с высокой частотой переключений регулярно проверяйте контакты на признаки подгорания
