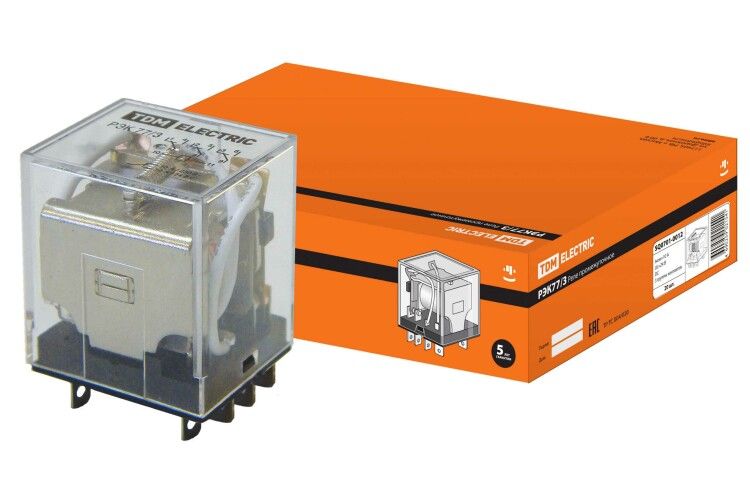

Реле РЭК77/3 10А 24В DC | SQ0701-0012 TDM

Реле РЭК77/3 10А 24В постоянного тока от TDM ELECTRIC - это компактное устройство для надёжной коммутации слабых нагрузок в системах автоматизации, где требуется частое включение и выключение. Подходит для управления оборудованием с питанием от постоянного тока до 24 В.

Назначение и область применения

Реле РЭК77/3 10А 24В постоянного тока используется для дистанционного включения и отключения электрических цепей малой и средней мощности через управление катушкой. Его применяют там, где нужна высокая долговечность при многократных переключениях - например, в системах автоматики зданий, насосах, вентиляции, отоплении, освещении и других устройствах с импульсным режимом работы.

Технические характеристики

• Номинальное напряжение катушки: 24 В постоянного тока
• Максимальный коммутируемый ток: 10 А
• Тип контактов: нормально разомкнутые (NO)
• Количество контактов: 1
• Класс защиты: IP20 (защита от доступа пальцев и крупных предметов, но не от пыли и воды)

Совместимость и монтаж

Реле РЭК77/3 10А 24В постоянного тока монтируется на DIN-рейку шириной 35 мм, что позволяет легко установить его в распределительном щите. Для подключения используются клеммы с зажимами под провода сечением до 2,5 мм2. Управление осуществляется подачей напряжения 24 В постоянного тока на выводы катушки - при этом контактная группа замыкается и включает нагрузку.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств низковольтной автоматики. Напряжение катушки 24 В постоянного тока считается безопасным для обслуживания без специальных средств защиты. Однако не предназначен для работы во взрывоопасных средах или в условиях повышенной влажности без дополнительной защиты корпуса.

Преимущества

• Высокая механическая износостойкость - рассчитано на большое количество коммутаций
• Устойчивость к помехам благодаря гальванической развязке между управляющей цепью и силовой
• Простота установки на стандартную DIN-рейку
• Надёжная работа при температуре от -25C до +55C

Ограничения применения

• Не предназначено для коммутации переменного тока - работает только с постоянным током 24 В
• Имеет степень защиты IP20 - нельзя использовать в сырых, пыльных или открытых помещениях без дополнительного кожуха
• Максимальный ток 10 А - не подходит для управления мощными нагревательными элементами или двигателями свыше 2,5 кВт
• Не рекомендуется для частых включений при индуктивных нагрузках выше 100 мГн без демпфирующих цепей

Примеры использования

• Управление насосом в системе водоснабжения по сигналу от датчика уровня
• Переключение светильников в системе умного дома по расписанию
• Включение вентилятора в HVAC-системе при достижении пороговой температуры
• Автоматическое отключение зарядного устройства после завершения цикла

Практические советы

• При подключении нагрузки проверьте её тип: реле РЭК77/3 10А 24В постоянного тока оптимально для резистивных и слаботочных индуктивных нагрузок
• Для увеличения срока службы используйте фрикционные диоды параллельно индуктивным нагрузкам
• Убедитесь, что напряжение на катушке точно 24 В +-10% - превышение может повредить обмотку
• При монтаже в щитах соблюдайте минимальный зазор вокруг реле - обеспечьте свободную циркуляцию воздуха для предотвращения перегрева
• Проверяйте целостность контактов периодически - особенно при работе с частыми включениями
