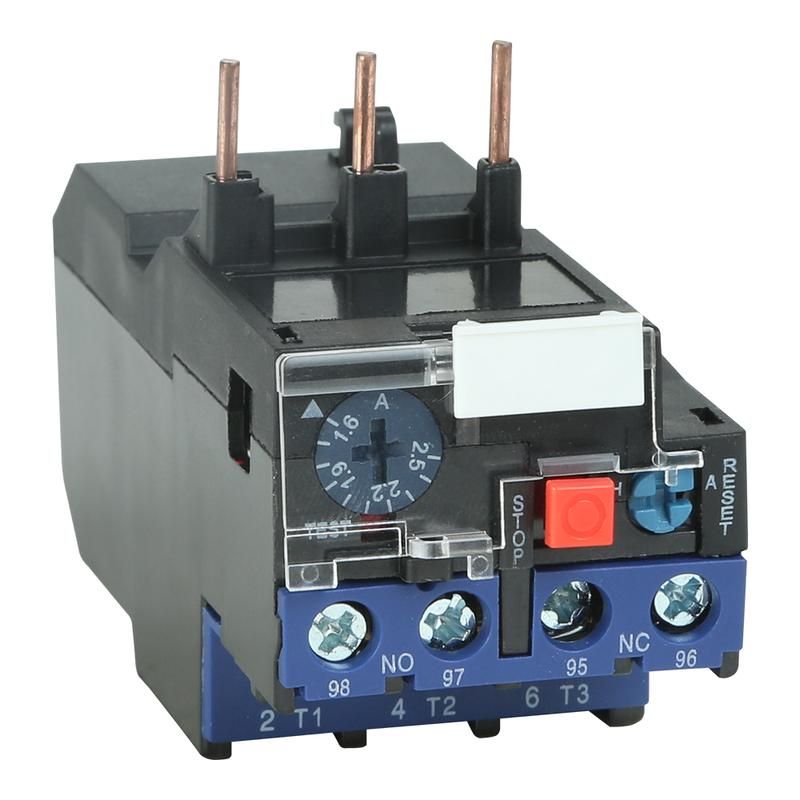

Реле тепловое OptiStart E LRE01-32A-(0,1-0,16A) | 330313 КЭАЗ

Реле тепловое OptiStart E LRE01-32A-(0,1-0,16A) КЭАЗ предназначено для защиты электродвигателей от перегрузок и обрыва фазы. Это надёжное решение для промышленного оборудования, где важна точная и быстрая реакция на аварийные режимы работы.

Назначение и область применения

Реле тепловое OptiStart E LRE01-32A-(0,1-0,16A) КЭАЗ защищает электродвигатели переменного тока от длительных перегрузок, перекоса фаз, обрыва одной из фаз, затяжного пуска и заклинивания ротора. При возникновении таких ситуаций реле отключает питание двигателя, предотвращая повреждение обмоток.

Подходит для использования в системах управления: лифтами, кранами, насосами, вентиляторами, тепловыми завесами, печами, станками, системами АВР и осветительными установками с высокой нагрузкой.

Технические характеристики

• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока.
• Номинальный ток: 32 А - максимальный ток, который может проходить через основные контакты без повреждений.
• Уставка тока: 0,1–0,16 А - диапазон регулировки порога срабатывания; подбирается под реальный ток двигателя.
• Класс защиты: CLASS 10 A - время срабатывания при 7,2-кратном токе уставки составляет 5–10 секунд, что соответствует требованиям для чувствительной защиты малых двигателей.
• Количество контактов: 3 нормально замкнутых (НО) + 1 нормально разомкнутый (НЗ) - используются для сигнализации и управления цепями отключения.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды; требует установки в закрытом щите.
• Способ монтажа: непосредственное крепление - устанавливается прямо на контакторы серии OptiStart E без дополнительных платформ.
• Тип присоединения: винтовое - провода зажимаются в клеммах с помощью отвертки.

Совместимость и монтаж

OptiStart E LRE01-32A-(0,1-0,16A) КЭАЗ совместим только с контактными аппаратами серии OptiStart E. Он крепится механически и электрически напрямую на контактор того же семейства - адаптеры и переходники не требуются.

Монтаж выполняется на DIN-рейку или непосредственно на корпус контактора. Подключение силовых проводов - винтовое, момент затяжки не должен превышать рекомендованный производителем (обычно 0,5–0,8 Нм). Убедитесь, что провода зачищены на 8–10 мм и не имеют оголённых жил вне клеммы.

Не допускается установка реле в условиях повышенной влажности, прямого попадания воды или в открытых шкафах - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

Реле соответствует международным стандартам IEC/EN 60947-4-1 и ГОСТ Р 50030.4.2. Сертифицировано для использования в промышленных системах с напряжением до 690 В. Класс защиты CLASS 10 A гарантирует соответствие требованиям к чувствительности при защите маломощных двигателей.

Преимущества

• Автоматическое отключение при обрыве фазы - даже если ток ниже уставки, реле сработает сразу, исключая перегрев двигателя.
• Высокая точность срабатывания благодаря классу 10 A - идеально для двигателей с низкими токами (до 0,16 А).
• Компактная форма и прямая совместимость с контактными аппаратами OptiStart E снижают количество элементов в сборке и ускоряют монтаж.
• Чёткая индикация срабатывания - рычаг выступает при отключении, позволяя быстро определить причину остановки.

Ограничения применения

• Не применяется для защиты однофазных двигателей без трёхфазного питания - требуется наличие всех трёх фаз для корректной работы.
• Не предназначен для частотного управления - несовместим с преобразователями частоты, так как не распознаёт гармонические искажения.
• Не используется в условиях температур выше +60 C или ниже −25 C - выход за пределы рабочего диапазона влияет на точность срабатывания.
• IP20 не позволяет использовать устройство во влажных помещениях без дополнительной защиты (например, герметичного шкафа).

Примеры использования

• Лифт: реле защищает двигатель подъёмника от перегрузки при перевозке сверхнормативного веса.
• Циркуляционный насос: при заклинивании крыльчатки реле отключает питание до перегрева обмоток.
• Конвейер: при затяжном запуске после перебоя питания реле сработает раньше, чем сгорят катушки двигателя.
• Система АВР: в составе комплекса защиты реле контролирует работу резервного двигателя при отключении основного питания.

Практические советы

• Перед установкой проверьте ток двигателя - он должен находиться внутри диапазона 0,1–0,16 А. Для больших значений выбирайте другую модель реле.
• Настройка уставки осуществляется винтом на передней панели. После изменения обязательно проведите тестовое включение под нагрузкой.
• После срабатывания реле необходимо вручную вернуть рычаг в положение “вкл” - автоматический возврат отсутствует.
• Обязательно используйте реле только с контактными аппаратами OptiStart E. Совмещение с другими сериями может привести к некорректному отключению или отказу защиты.
• Регулярно проверяйте состояние клемм - ослабленные контакты вызывают нагрев и ложные срабатывания.
